复刻Cosworth赛车发动机连杆三维设计

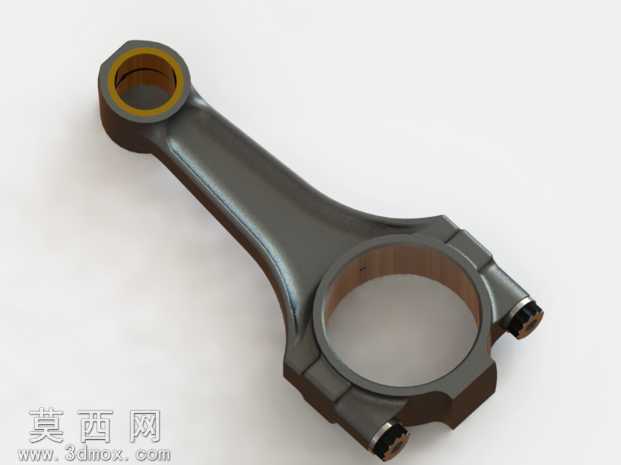

本作品为复刻1970年Cosworth赛车所使用的发动机连杆三维模型，建模过程围绕连杆的实际工况与结构特征展开，首先通过参考历史实物的测绘数据确定整体比例，以SolidWorks为建模载体，先绘制连杆杆身的纵向中心基准面，勾勒出从小头端到大头端的过渡轮廓，采用变截面工字梁结构还原杆身的轻量化设计特征，兼顾建模精度与结构还原度。小头端建模时精准还原衬套安装的环形内孔结构，预留出铜质衬套的装配间隙，大头端采用分体式斜切结构设计，还原连杆盖与杆身的定位止口、螺栓安装孔位特征，对螺栓头部的六角结构、端面倒角细节都做了精细化还原，保证装配结构的完整性。材质渲染阶段，杆身主体赋予锻钢材质效果，调整金属粗糙度参数还原锻件表面的哑光金属质感，小头端的衬套部分赋予黄铜材质，通过调整金属反射率与色泽参数，区分衬套与杆身的材质差异，大头端的连接螺栓赋予发黑处理的钢材质感，还原紧固件的表面处理特征。建模过程中对连杆的过渡圆角做了重点处理，大小头与杆身衔接处的圆弧过渡完全参照实物的应力优化结构，避免应力集中的结构缺陷，杆身表面的拔模斜度、分型线细节也做了对应还原，让模型更贴近真实锻造零件的外观特征。整体建模遵循机械设计的尺寸规范，各部分孔径、中心距、壁厚参数均参考同类型赛车连杆的设计标准，既还原了经典赛车配件的外观特征，也保证了模型结构的合理性，可用于发动机结构教学、经典赛车配件展示、曲柄连杆机构运动仿真等场景，能够直观展现高性能发动机连杆的结构设计特点与工艺细节。
