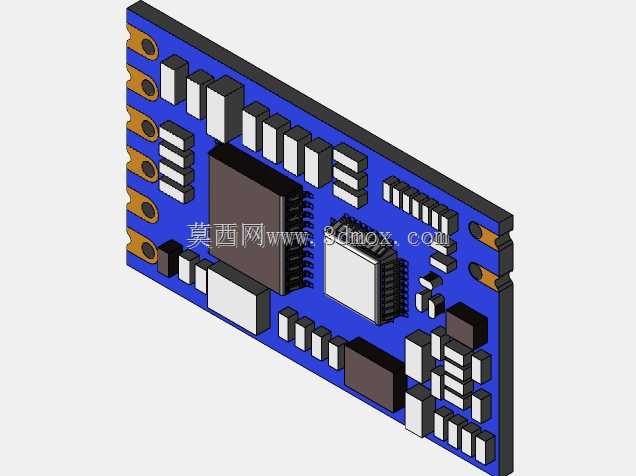

Dorji DRF4432D20I无线射频收发模块结构设计

在工业无线数据采集、智能楼宇传感组网、野外低功耗遥测终端这类场景里，射频收发模块的结构合理性直接决定了整机的装配效率与长期运行可靠性，这款Dorji DRF4432D20I模块的三维结构设计，完全围绕板载集成式通讯部件的实际落地需求展开。从设计思路上看，模块采用标准FR-4环氧玻纤基板作为承载基底，所有阻容、芯片、射频匹配元件全部采用表贴工艺布局，基板两侧预留的半孔焊盘是核心安装边界，这类设计既支持回流焊批量贴片到主控载板，也能通过排针插接实现快速调试替换，不需要额外设计转接固定结构。模块的外形尺寸控制在紧凑型板卡范畴，长宽边界适配多数小型传感终端的内部安装空间，厚度方向仅考虑表贴元件的最高凸起高度，主处理芯片与射频前端芯片的布局做了分区隔离，数字电路部分与射频匹配电路之间预留了足够的铺地隔离带，避免数字信号串扰影响射频收发灵敏度。实际用途上，这款模块承担的是设备间的无线数据透传功能，工作在免申请的ISM频段，不需要复杂的通讯协议配置就能实现点对点、点对多点的数据交互，在结构设计时特意将射频匹配网络的元件排布靠近板边天线连接位，缩短射频走线长度，减少传输路径上的信号损耗，板载的去耦电容全部紧贴对应芯片的电源引脚布置，降低电源纹波对模块工作稳定性的影响。安装边界方面，模块两侧的半孔焊盘间距符合通用2.54mm排针间距标准，工程师在设计载板时可以直接按照焊盘坐标制作封装，不需要额外测绘尺寸，基板四角没有预留固定螺丝孔，是因为这类模块本身重量极轻，依靠焊盘的焊接强度就足以满足常规振动场景下的固定需求，若应用在高振动的工业车载场景，也可以在载板对应位置增加限位卡扣，贴合模块基板侧边实现辅助固定。元件布局上，高度较高的屏蔽罩与大尺寸电容集中布置在基板中部区域，低矮的阻容元件围绕核心芯片排布，既避免了回流焊时的元件立碑风险，也让整个模块的顶面平整度更好，在做整机三防涂覆时不会出现涂料堆积的死角。从三维建模的还原度来看，所有表贴元件的高度、焊盘尺寸都严格按照实际物料的规格书制作，射频走线的转角、过孔位置都和实际量产板卡一致，结构工程师在做整机内部布局时，可以直接调用这个模型做干涉检查，不需要反复打样验证模块与周边结构件的间隙，尤其是在做紧凑型手持终端、小型传感节点这类内部空间紧张的设备时，精准的模块模型能大幅缩短结构迭代周期，避免因为元件尺寸估算偏差导致的装配干涉问题。
