桌面夹装式网络摄像头整体结构设计

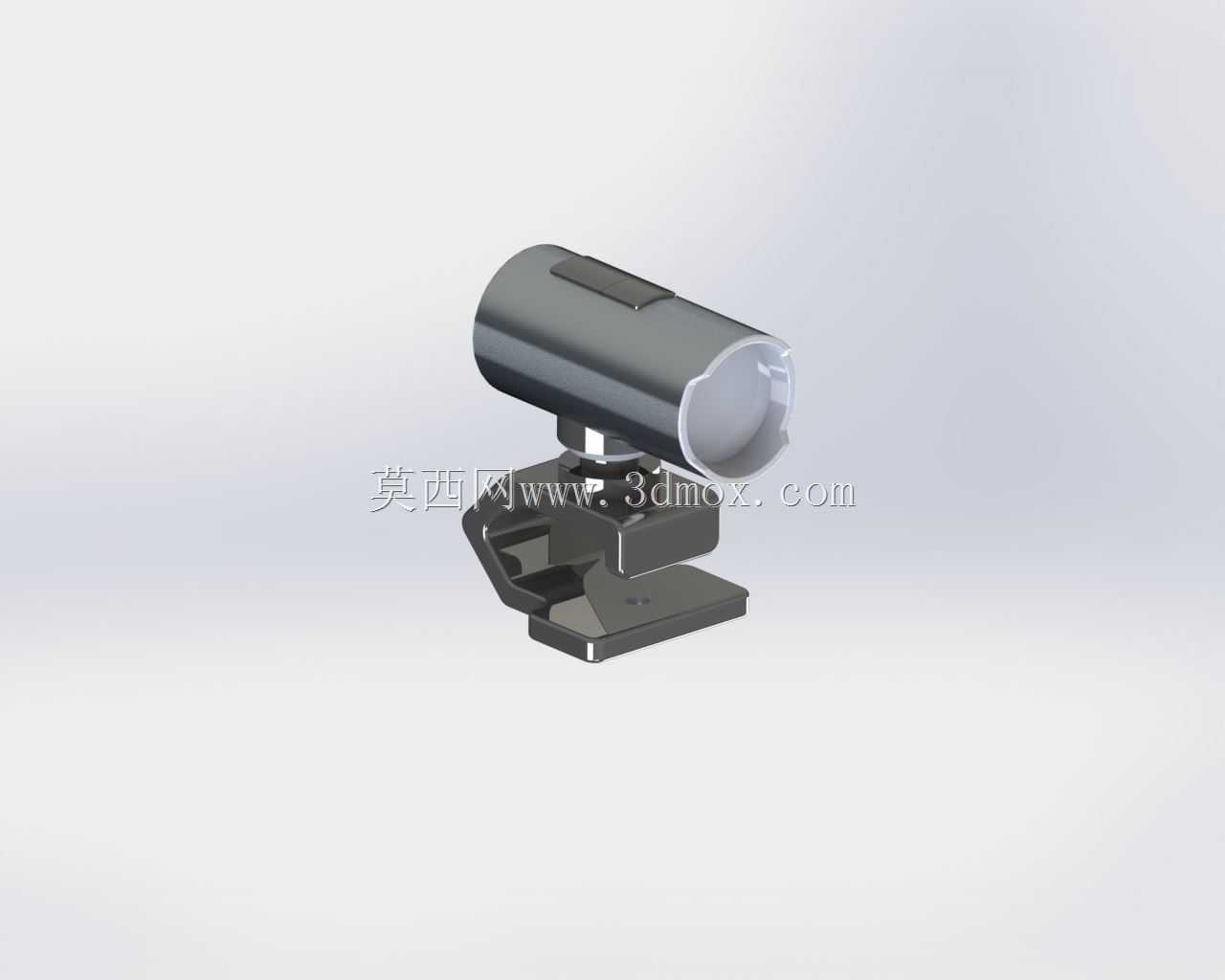

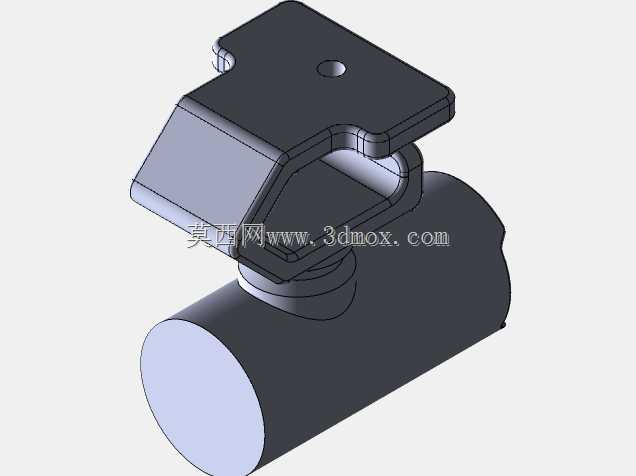

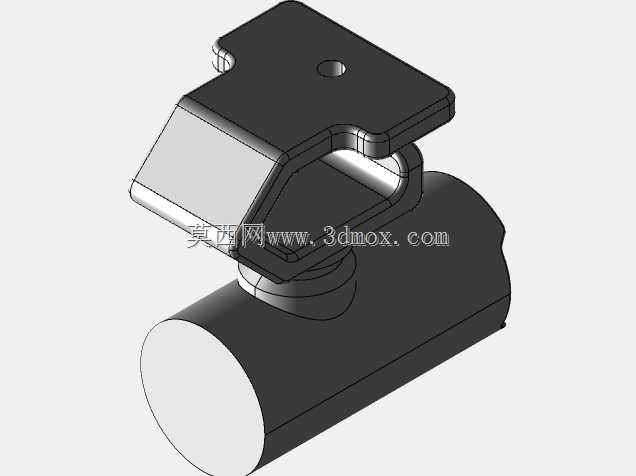

这款夹装式网络摄像头的结构设计，首先围绕桌面办公、远程会议、居家网课这类高频使用场景展开，核心要解决普通桌面摆放式摄像头易移位、占用桌面平整空间、角度调节受限的实际问题。整体结构分为镜头筒体、万向调节关节、夹装底座三个核心部分，镜头筒体采用圆柱流线型外壳，内部预留影像传感器、对焦模组、补光元件的安装腔体，筒体前端做内凹式镜头保护边，避免日常摆放时镜头镜面直接接触桌面产生刮擦，筒体侧面预留拾音元件的开孔位，保证声音采集的通透度，同时不会破坏筒体整体的外观完整性。中间的万向调节关节是结构设计的核心，采用阻尼式球头连接结构，既可以实现水平方向360度旋转，也能完成俯仰角度近180度的调整，阻尼力矩经过匹配设计，调整到任意角度后都能保持稳定姿态，不会出现镜头自重下滑偏移的问题，关节处的走线采用内藏式设计，避免线材外露拉扯影响调节手感，也能减少线材磨损老化的风险。底部的夹装底座采用C型夹结构，夹口开合范围覆盖常规桌面、显示器边框、笔记本屏幕上沿的常见厚度，夹口内侧贴有软质防滑垫，夹紧时不会刮伤夹持面的漆面或屏幕表面，底座底部也预留了平放支撑的平面，当没有合适的夹持位置时，也可以直接平稳放置在水平台面上使用。设计过程中优先考虑日常使用的操作便利性，镜头筒体的重心落在调节关节的轴线上，减少调节时的偏载力矩，夹装结构的扳动部分做了圆弧过渡，手动开合夹口时不会硌手，整体外壳的拼接缝都对齐在结构棱线上，减少外观面的拼接痕迹。需要注意的是该模型为整体外观结构参考，未做内部元器件的精确尺寸适配，实际生产开模时需要根据选定的传感器、PCB板尺寸微调内部腔体的安装位，夹装底座的弹簧力矩需要根据夹口最大开合行程做匹配，保证最薄夹持位置也有足够的夹紧力，不会因为设备碰撞导致摄像头掉落。整个结构没有复杂的异形曲面，常规注塑工艺即可完成外壳生产，装配环节采用卡扣加少量螺丝固定，生产组装效率较高，适合批量量产的数码外设类产品结构参考。
