树莓派单板计算机开发板结构设计

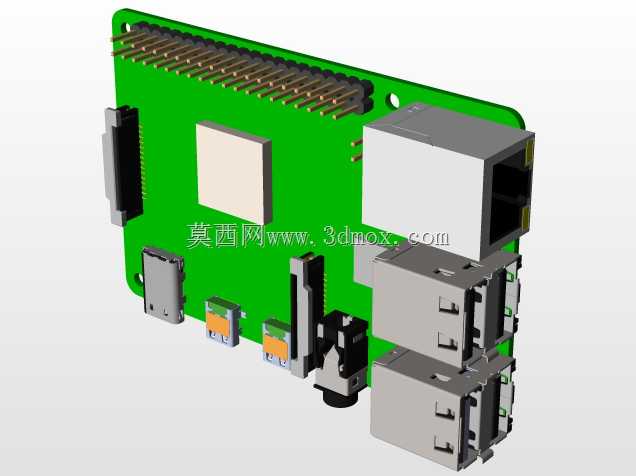

这款单板计算机的结构设计围绕嵌入式开发场景的实际使用需求展开，在紧凑的板型空间内完成了核心运算单元、外设接口、供电模块的合理排布，可直接应用于物联网终端搭建、智能硬件原型开发、小型自动化设备控制、编程教学实验等多种场景，作为嵌入式系统的核心控制载体，能够为外接传感器、执行器、显示模块提供稳定的硬件连接与运算支撑。设计过程中优先考虑了实际装机的安装边界，板体四角预留标准固定孔位，可直接适配通用开发板外壳、导轨安装支架以及嵌入式设备的内部安装位，板体边缘的排针引脚采用统一间距排布，兼容市面主流的扩展板、杜邦线连接需求，无需额外转接即可完成外设拓展。板载接口的布局经过多轮迭代优化，以太网接口、USB接口、音视频接口集中排布在板体单侧，既方便外接设备插拔操作，也能避免接线时与另一侧的排针扩展区域产生干涉，核心处理器区域预留充足的散热空间，可适配常规尺寸的散热片或小型散热风扇，满足长时间高负载运算下的散热需求。存储卡槽、供电接口的位置选取避开了高频接线区域，插拔操作不会影响其他外接设备的连接稳定性，板体上的接口高度差经过精准核算，所有外接插头接入后不会出现相互挤压、遮挡相邻接口的情况。从结构设计角度看，整个板型的元器件排布遵循信号流向最优原则，高速信号接口与核心运算单元的走线距离尽可能缩短，降低信号传输损耗，接口的固定结构做了加强处理，频繁插拔也不会出现焊盘脱落的问题，板体边缘做了圆角处理，避免装配过程中划伤操作人员或损坏外接导线。这款开发板的结构尺寸适配绝大多数嵌入式项目的安装空间要求，既可以直接裸露使用完成快速原型验证，也可以装入配套外壳作为长期运行的控制核心使用，各个接口的标识位置清晰，装配接线时能够快速识别接口定义，减少接线错误概率。
