卧式承压储罐压力容器三维结构设计

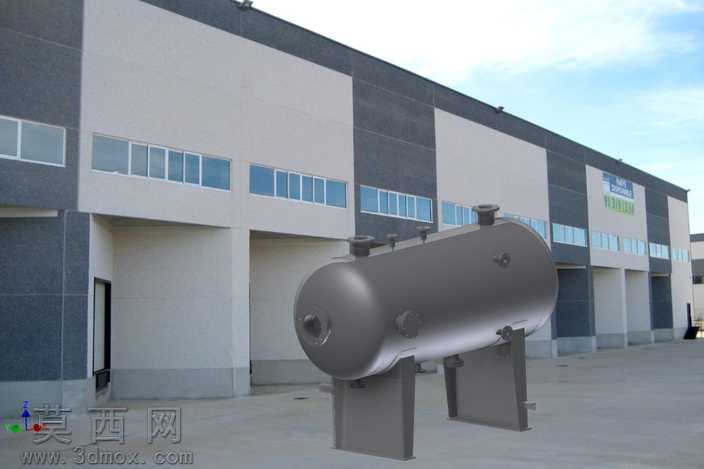

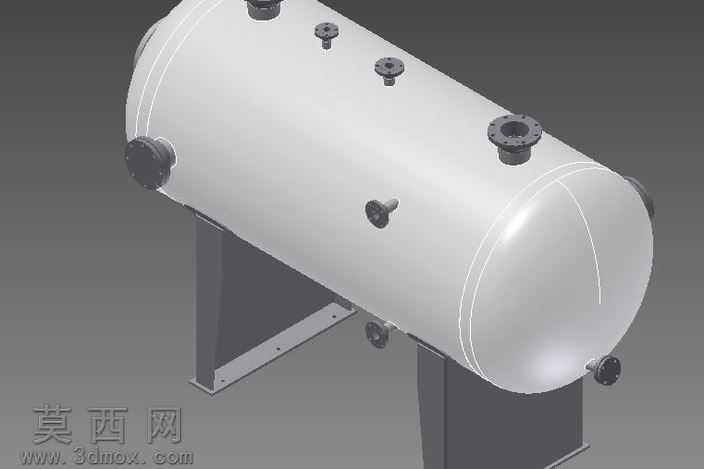

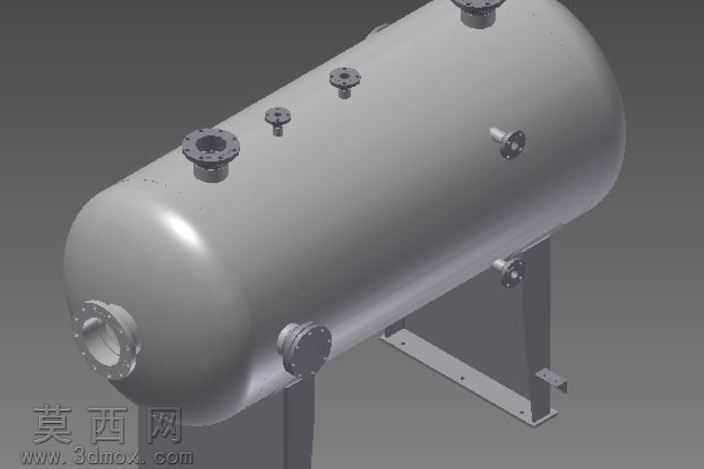

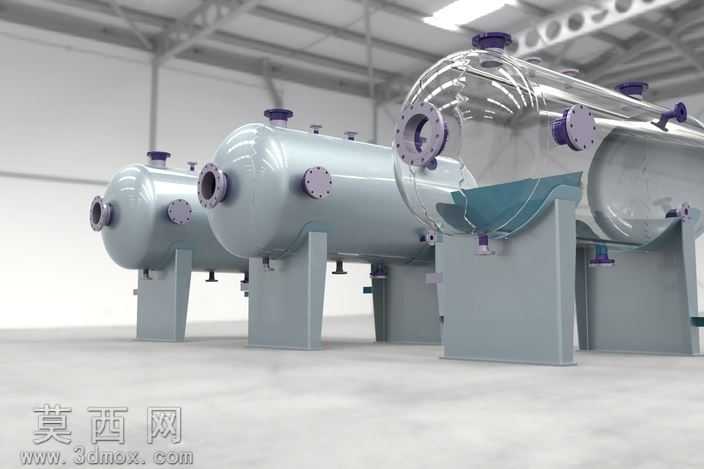

本作品为卧式压力容器三维结构设计，整体采用卧式圆柱罐体搭配两端标准椭圆封头的经典承压结构形式，建模过程严格遵循压力容器设计的结构规范，对罐体各部分的壁厚、接口位置、支撑结构进行了精准的参数化建模。建模阶段首先完成罐体主体的曲面构建，通过旋转特征生成两端椭圆封头，与圆柱筒体进行布尔合并形成密封的承压腔体，所有筒体与封头的衔接处均做了圆滑过渡处理，避免应力集中问题，符合承压设备的结构设计要求。罐体表面设置了多组不同规格的法兰接口，分别分布在罐体顶部、侧部与端部位置，不同口径的法兰对应不同的工艺连接需求，每个法兰都还原了螺栓孔分布、密封面凸台的细节结构，接口与罐体的焊接位置做了贴合处理，还原真实焊接装配的结构形态。罐体底部设计了两组鞍式支撑结构，支撑座采用型钢焊接的结构形式，带有安装固定的底板与螺栓孔位，支撑座与罐体的接触位置做了弧形贴合面设计，保证支撑受力均匀，同时在支撑座与罐体之间设置了加强筋结构，提升整体支撑的结构强度。材质渲染阶段，罐体主体采用哑光碳钢金属材质，还原工业压力容器常用的钢材表面质感，法兰密封面做了精加工的金属光泽处理，支撑结构采用同系列钢材材质，整体渲染效果贴近工业现场真实设备的视觉表现。设计过程中充分考虑了压力容器的结构合理性，各接口的位置排布符合工艺操作与检修的空间需求，支撑结构的间距设置符合卧式罐体的受力分布要求，所有结构细节都还原了真实压力容器的制造与装配逻辑，可用于压力容器结构教学、工艺方案展示、相关设备选型参考等场景，模型整体结构完整，细节还原度高，各部件的装配关系清晰明确，能够直观展现卧式压力容器的整体构造与各部分的连接形式。
