圆形车载超低音扬声器结构设计

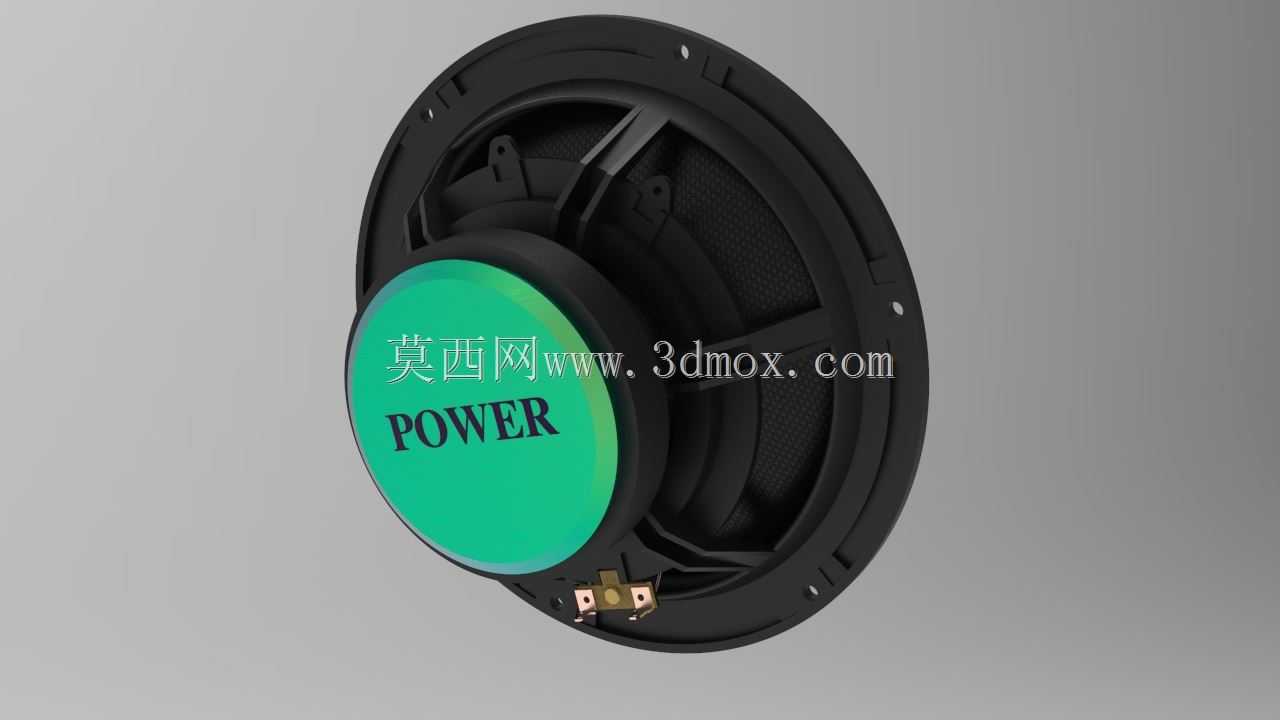

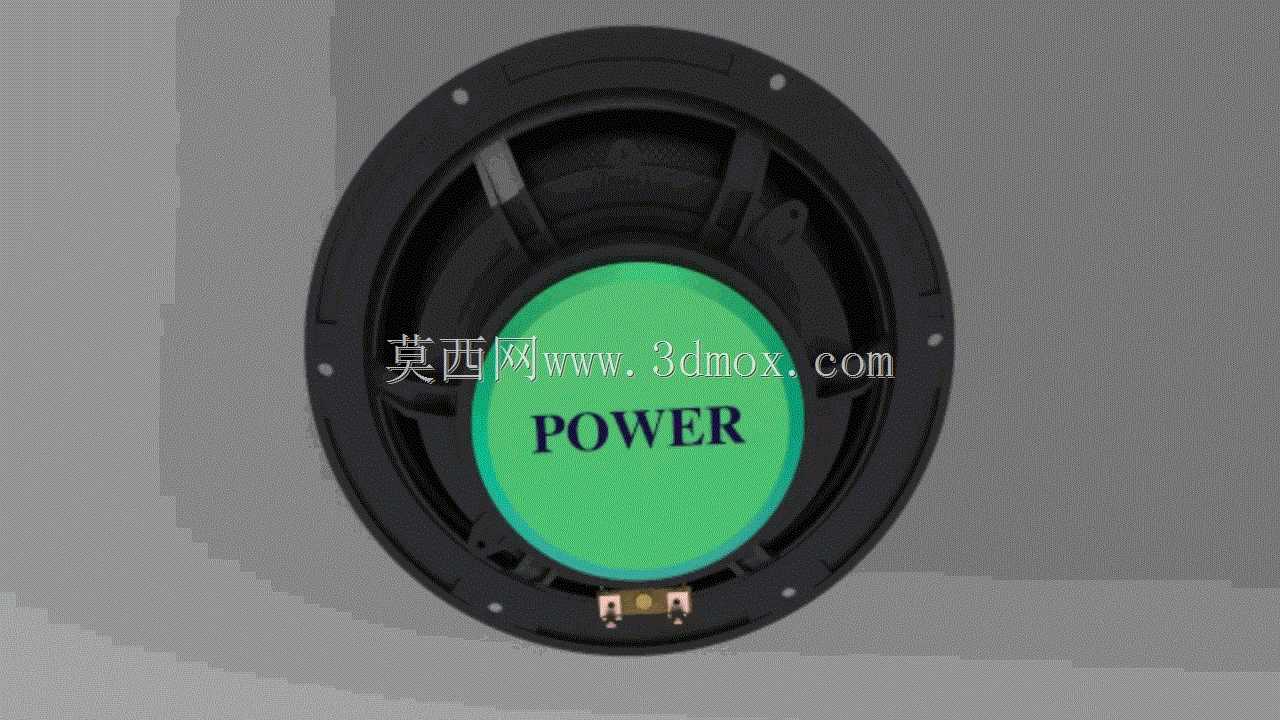

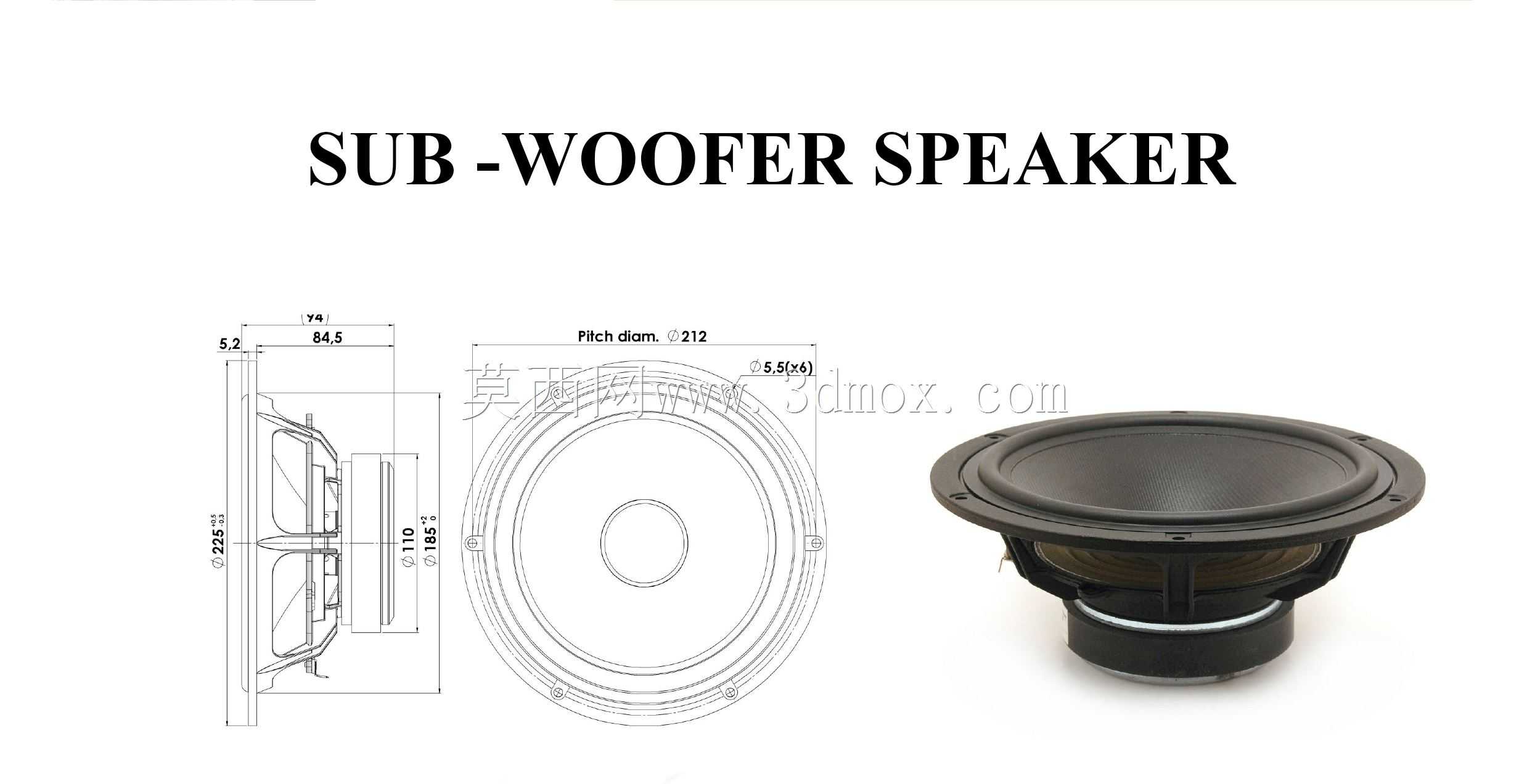

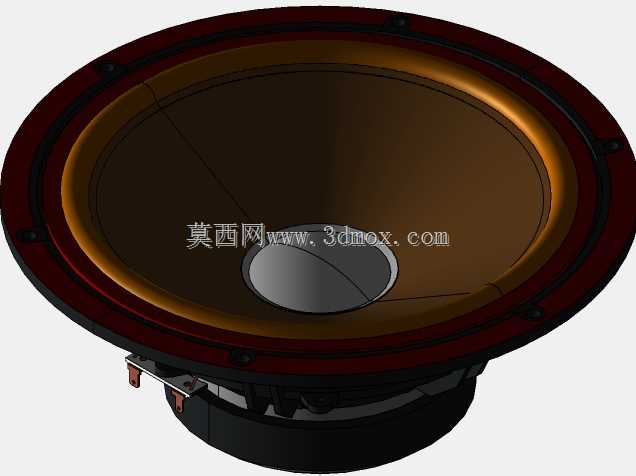

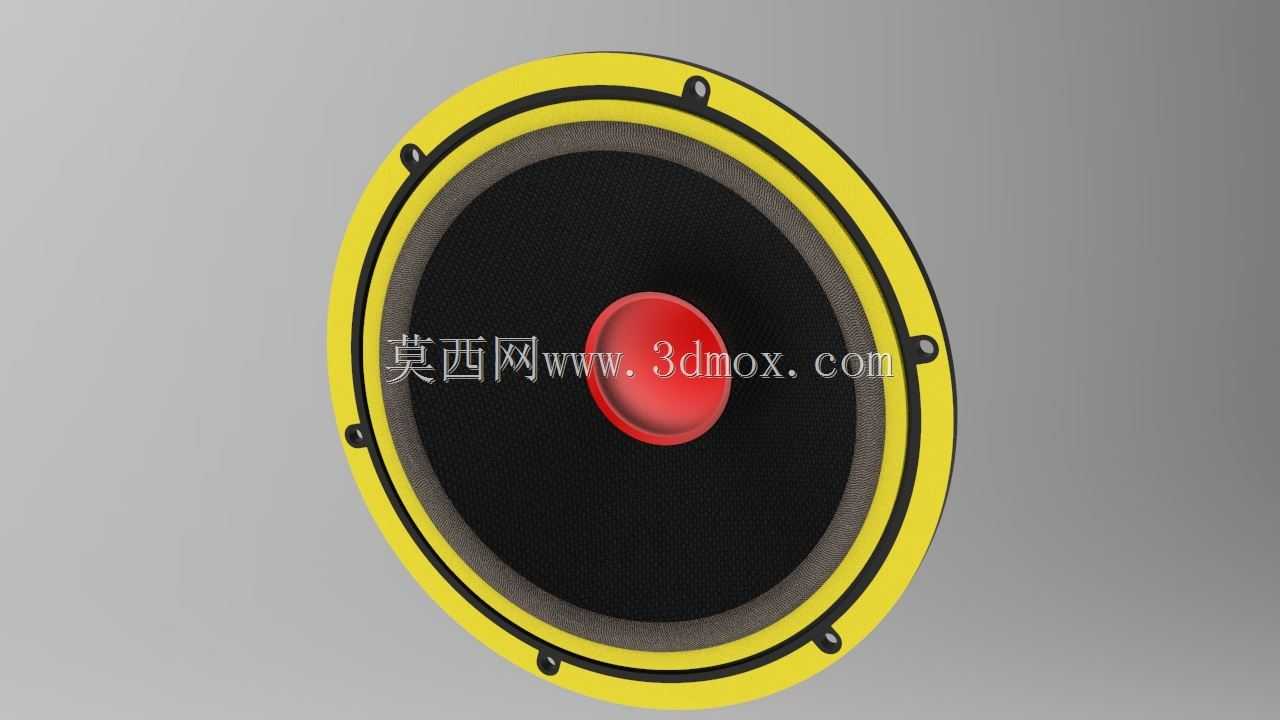

这款超低音扬声器的结构设计，首先围绕车载音响改装、家用影音系统搭建这类核心应用场景展开，在做三维结构搭建时，最先要敲定的是安装边界的适配性——这类圆形低音单元常被嵌入汽车门板、后备箱倒模或者家用音箱的密闭/倒相箱体中，所以盆架外圈的安装孔位采用等角度均匀排布，孔位间距匹配主流6.5英寸规格低音单元的通用安装尺寸，安装面预留了密封胶圈的嵌装槽，避免装配后出现声短路影响低频下潜效果。从功能特性来看，单元中心的防尘帽采用亮面硬质设计，除了阻挡灰尘进入磁隙影响音圈运动，还能对锥盆分割振动起到一定的抑制作用，锥盆采用复合纸质加阻尼涂层的结构思路，在保证低频响应速度的同时，减少大动态下的盆裂失真。盆架选用高强度ABS加玻纤的材质构型，三维建模时特意在支架辐条位置做了加强筋结构，既可以降低大音量工作时的盆架谐振，又能控制整体重量，不会给安装位带来额外的承重负担。接线端子设置在单元下侧的居中位置，端子片采用带锁扣的插片结构，方便音响线材的快速插拔，同时端子周边做了挡胶结构，打胶密封时不会渗到接线触点上影响导通效果。磁路部分的结构设计上，采用外置式铁氧体磁钢的构型，建模时给磁钢和T铁、华司的配合预留了标准的胶合公差，磁隙宽度控制在合理区间，既保证音圈有足够的线性运动行程，又能让磁隙内的磁场强度足够均匀，减少低频输出的非线性失真。折环采用高顺性的橡胶材质，折环的波纹弧度经过反复调整，在保证长冲程运动支撑性的同时，能提供合适的阻尼系数，避免单元工作时出现过冲或者回弹滞后的问题。定位支片（弹波）的支撑位置和折环形成双支撑结构，保证音圈在磁隙内始终保持居中状态，不会出现擦圈的故障，支片上的浸胶纹路设计也能提供线性的恢复力，让大动态低频输出时的控制力更稳定。在做整体结构校验时，还要考虑单元的背部安装深度，这个深度尺寸直接决定了嵌入式安装时需要预留的腔体空间，建模时把磁钢、盆架、接线端子的背部突出量都做了精准的尺寸约束，适配多数常规车载安装位的深度余量，不需要额外做过多的切割改造。另外盆架上的泄压孔位置也做了针对性排布，能让锥盆背部运动时的气流顺畅排出，不会在腔体内形成紊流产生异常风噪，影响实际听感。
