光电鼠标内部主控电路板结构设计

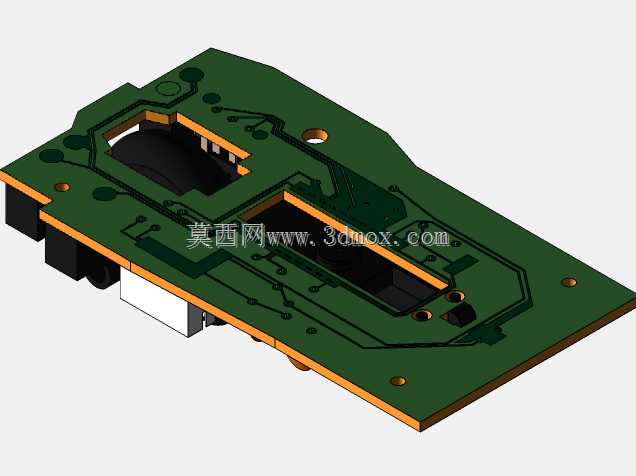

这款鼠标主控电路板的结构设计，完全贴合常规有线光电鼠标的内部装配逻辑，在日常办公、家用娱乐、电竞外设等场景的鼠标产品开发中都能适配。从实际装配的角度出发，板体轮廓完全匹配鼠标上下壳的内部安装卡槽，边缘预留的固定孔位对应鼠标底壳的定位柱，装配时不需要额外做结构裁切，能直接卡入壳体内完成初步定位，板边与壳体内壁的间隙控制在0.3mm以内，既不会出现装配松动晃动感，也不会因为公差挤压导致板体变形。板上的元件布局充分考虑了鼠标的实际使用功能，靠前的开槽位置对应光学引擎的安装位，刚好对准底壳的透光孔，能保证发光管与感光元件的光路无遮挡，避免出现光标定位漂移、丢帧的问题；靠后的开槽对应滚轮组件的安装空间，滚轮编码器的焊盘位置精准对齐，装配滚轮时不需要额外调整走线位置。板上的走线布局做了分层处理，电源线路与信号线路分开排布，避免按键触发、滚轮滚动时的信号干扰，左右微动开关的焊盘位置对应鼠标按键的触发柱，按键按压时的力臂传递路径直接，不会出现按键空程、触发延迟的问题。接口位置预留了USB线材的焊盘，出线口对应鼠标壳尾部的走线槽，线材装配后可以直接通过卡槽做防拉扯固定，避免日常使用中线材被拽动导致焊盘脱落。整个板体的厚度采用常规消费类电子PCB的通用厚度，边缘做了圆角处理，装配时不会刮伤鼠标壳体的内部筋位，板上预留的电容、电阻焊盘位置都避开了壳体的加强筋，不会出现元件顶壳的问题。在做结构验证时，这款PCB可以直接适配常见的对称型鼠标外壳，不需要重新调整元件位置，能缩短外设产品的开发周期，对于做鼠标结构改型、硬件方案迭代的工程师来说，能直接作为结构参考基准，快速完成外壳与内部硬件的匹配校验，减少反复打样调整的次数。
