方程式赛车钢管式空间桁架底盘结构

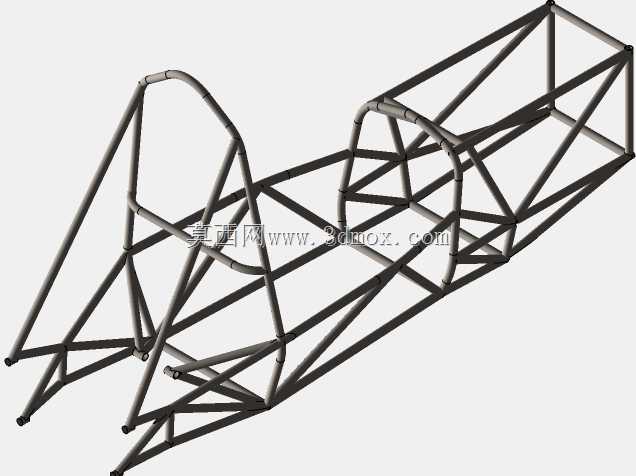

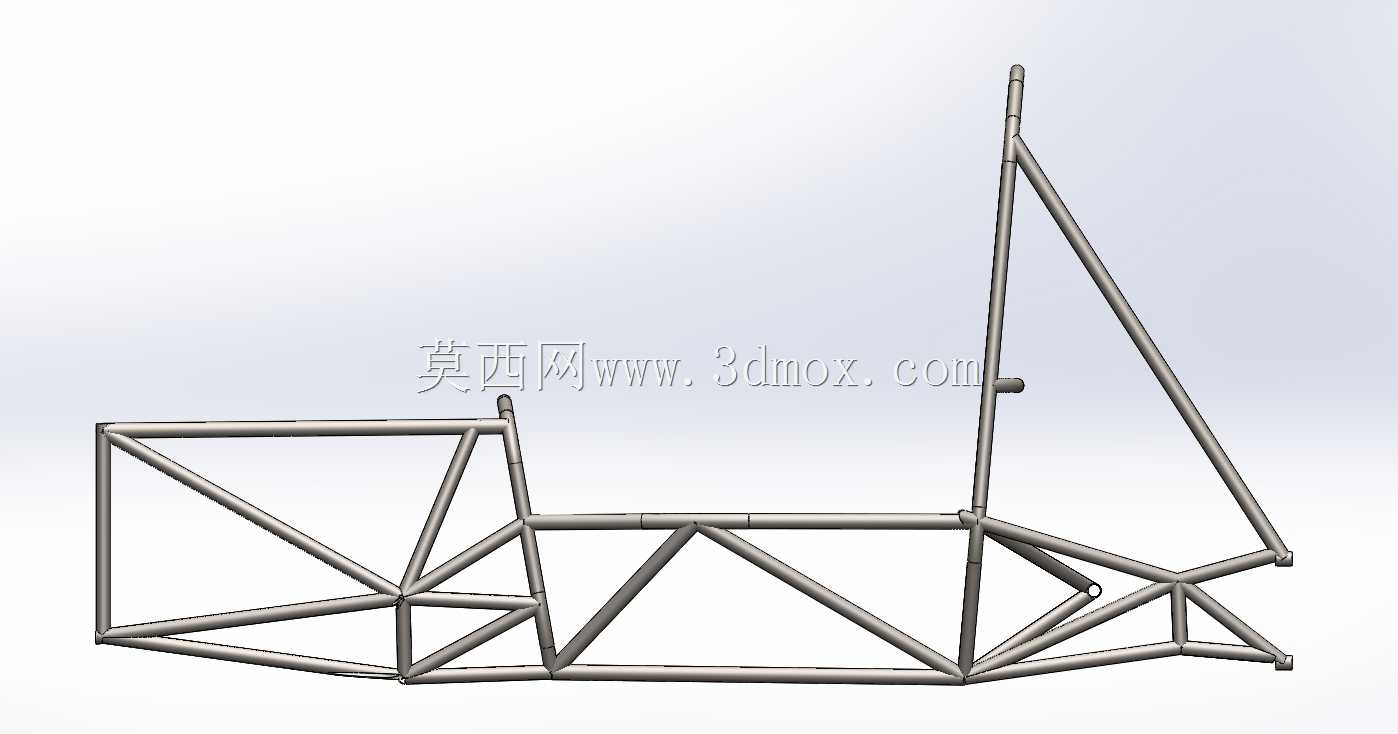

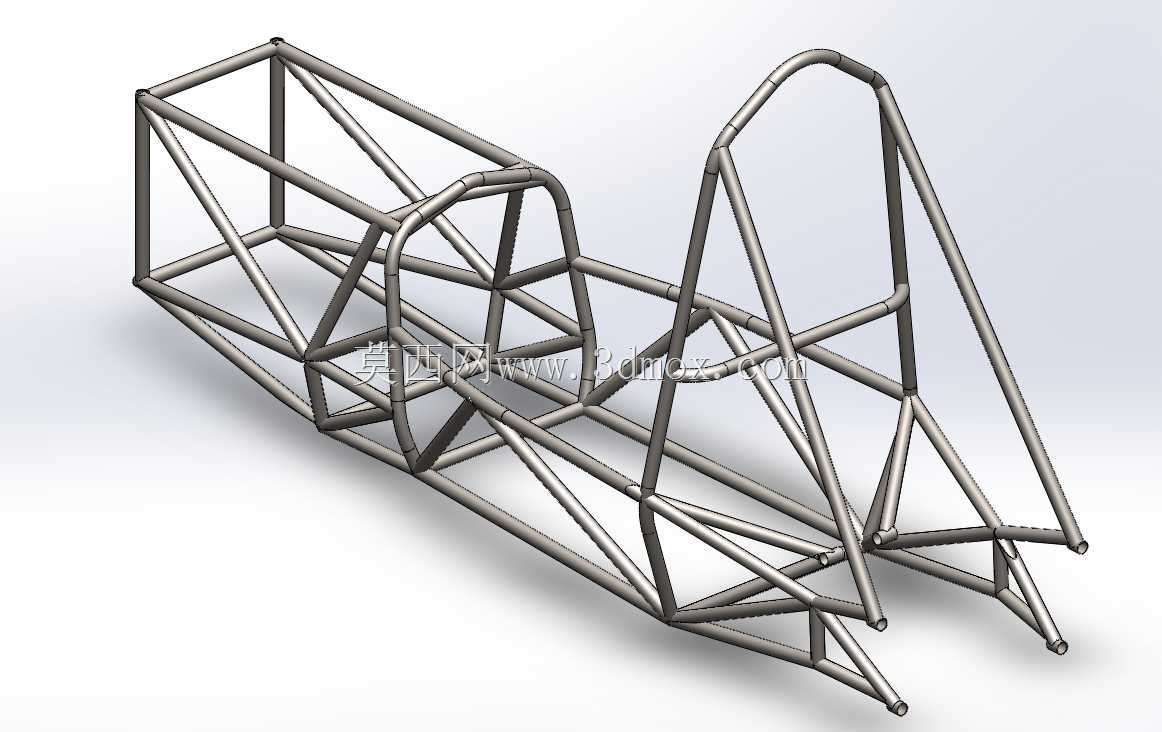

这套钢管桁架结构是专为方程式赛事车辆开发的主承载底盘，核心定位是满足学生方程式赛事的整车承载需求，适配单座后置动力布局的赛车开发场景，可直接作为整车各系统的安装基体，覆盖悬架硬点固定、动力总成承载、驾驶舱防护、燃油系统安装等全场景安装需求。从结构设计逻辑来看，整体采用不等径薄壁合金钢管拼接而成的空间桁架构型，完全区别于民用车辆的冲压焊接承载式车身，所有载荷通过管件的轴向拉压实现传递，没有多余的冗余承力结构，在控制整备质量的前提下实现了极高的扭转刚度，能够满足赛事工况下大侧向加速度、急加速急制动带来的复杂载荷输入，避免车架出现不可逆的塑性变形。设计阶段优先锁定了驾驶舱的生存空间边界，前部防滚环、主防滚环、侧边防撞结构的管件规格做了差异化加强，在碰撞工况下能够通过管件的有序溃缩吸收冲击能量，保证驾驶舱内部的生存空间不被侵入，完全符合方程式赛事的安全规则要求。悬架安装硬点在建模阶段做了参数化预留，可根据不同的悬架几何设定、轮距轴距调整需求快速迭代硬点位置，不需要对主桁架结构做大规模改动，适配不同调校取向的赛车开发需求，不管是追求赛道极速的高速调校，还是追求灵活转向的小赛道调校，都可以通过调整硬点位置的局部管件走向实现适配。动力舱区域的桁架结构预留了多组安装接口，可适配不同规格的动力总成、传动系统、散热系统的安装固定，管件之间的连接节点全部采用相贯线焊接设计，建模阶段已经完成了所有管件的相贯切口拟合，实际生产时可直接导出管件切割参数，不需要二次做切口拟合，大幅缩短车架的加工制作周期。驾驶舱区域的桁架走向充分考虑了人机工程边界，预留了驾驶员坐姿空间、方向盘操作空间、踏板安装空间，同时兼顾了安全带安装点的固定强度，所有安全带安装硬点都做了局部加强，能够满足碰撞时的安全带拉力载荷要求。车架前部的桁架结构预留了前防撞块、前悬总成、转向机构的安装空间，后部桁架延伸结构可直接固定后悬、差速器、排气系统，整车所有外覆盖件的安装点也可通过在桁架上焊接小支架实现固定，不需要在主承力管件上额外打孔削弱结构强度。
