桌面手动弹射弹球游艺装置结构设计

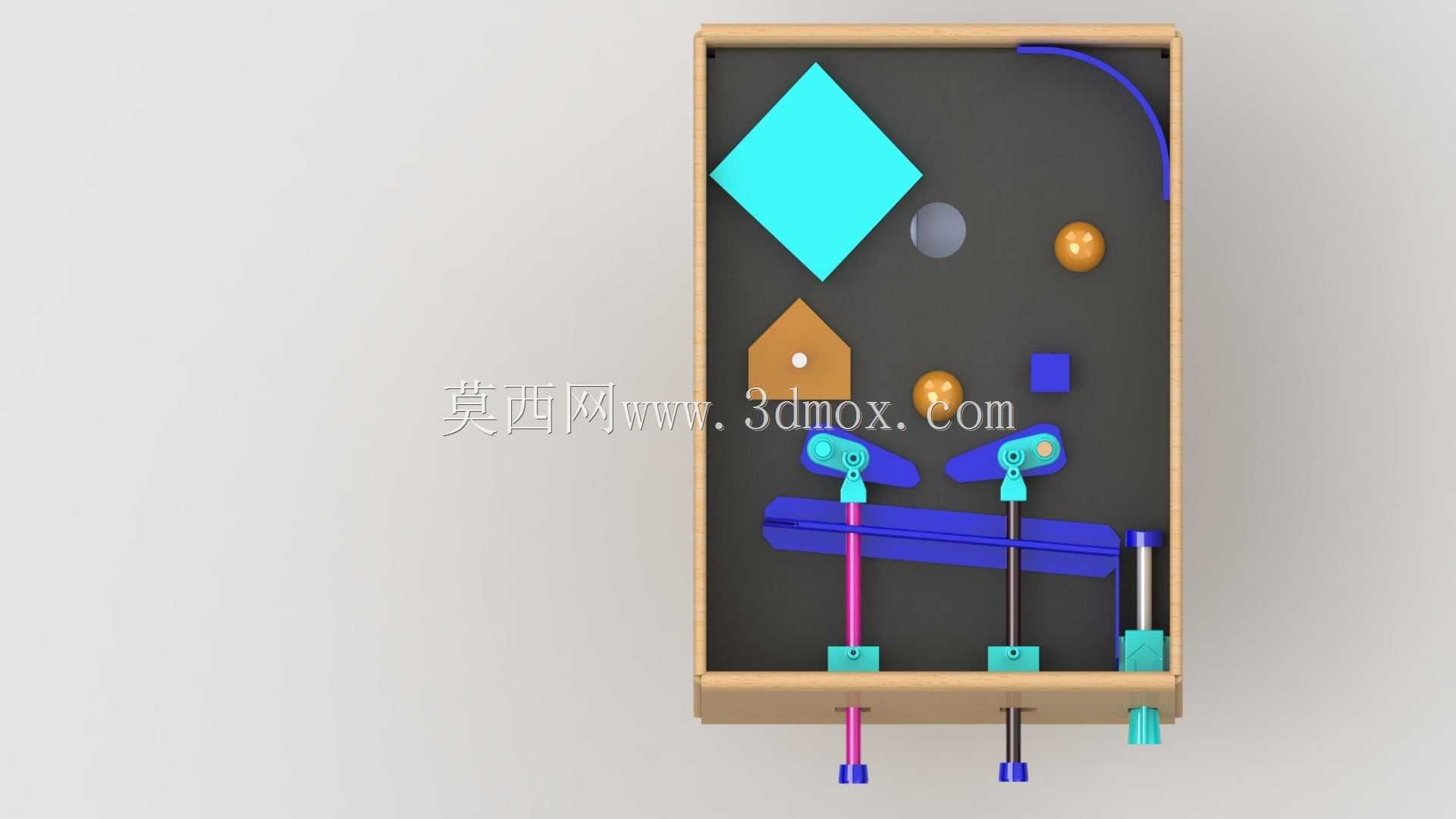

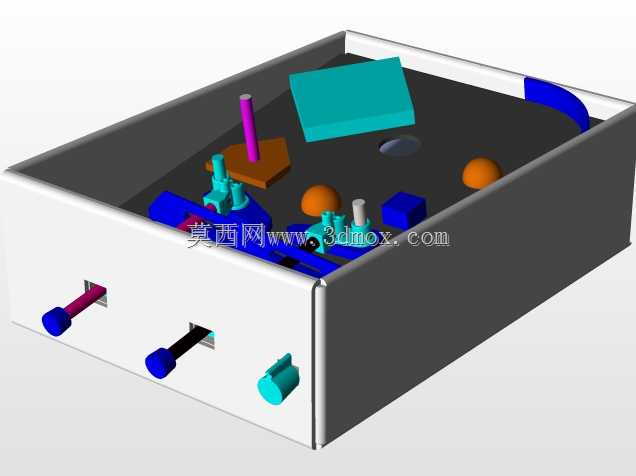

这款手动弹球装置的核心应用场景覆盖桌面休闲游艺、科普教具展示两大方向，既可以作为休闲场景下的互动游艺道具，也能作为机械结构教学的演示载体，直观展示弹射、碰撞、导向类机械结构的运动逻辑。装置整体采用立式框体结构，外框采用木质围合结构形成封闭的弹球运动腔体，所有功能组件均集成在腔体内部的安装基板上，安装边界贴合框体内侧尺寸，无需额外预留外部安装空间，可直接放置于水平桌面使用。

从功能特性来看，装置右侧设置手动弹射组件，通过拉杆压缩内置弹性元件，释放后将弹珠沿导向轨道送入腔体内部；腔体下部设置两组可手动操控的挡板机构，通过腔体下方伸出的操纵杆带动挡板绕固定轴摆动，可在弹珠下落过程中击打弹珠改变其运动轨迹，避免弹珠直接落入底部回收区域。腔体内部设置多组不同形状的碰撞导向结构，包括菱形导向块、弧形导向轨、五边形碰撞块、圆形定位凸台以及方形阻挡块，不同结构的碰撞角度、安装位置经过反复调试，可让弹珠在碰撞后产生无规则的运动路径，提升互动过程的趣味性。

设计过程中优先考虑手动操作的力反馈适配，弹射组件的弹性元件刚度经过匹配，既保证弹珠能获得足够的初速度在腔体内完成多次碰撞，也避免弹力过大导致弹珠冲击框体造成结构损坏；下部挡板的摆动角度设置了机械限位，防止操纵幅度过大导致挡板与周边结构发生干涉。所有运动部件的铰接位置均预留了合理的配合间隙，保证手动操作时无卡滞感，同时避免间隙过大导致的结构晃动。腔体内部的碰撞结构均采用圆角过渡处理，减少弹珠碰撞过程中的动能损耗，同时避免尖锐棱角对弹珠表面造成磨损。弹珠回收通道直接连通弹射组件的入料位置，弹珠落入底部后可直接进入待发射位置，无需手动取放即可完成连续操作。
