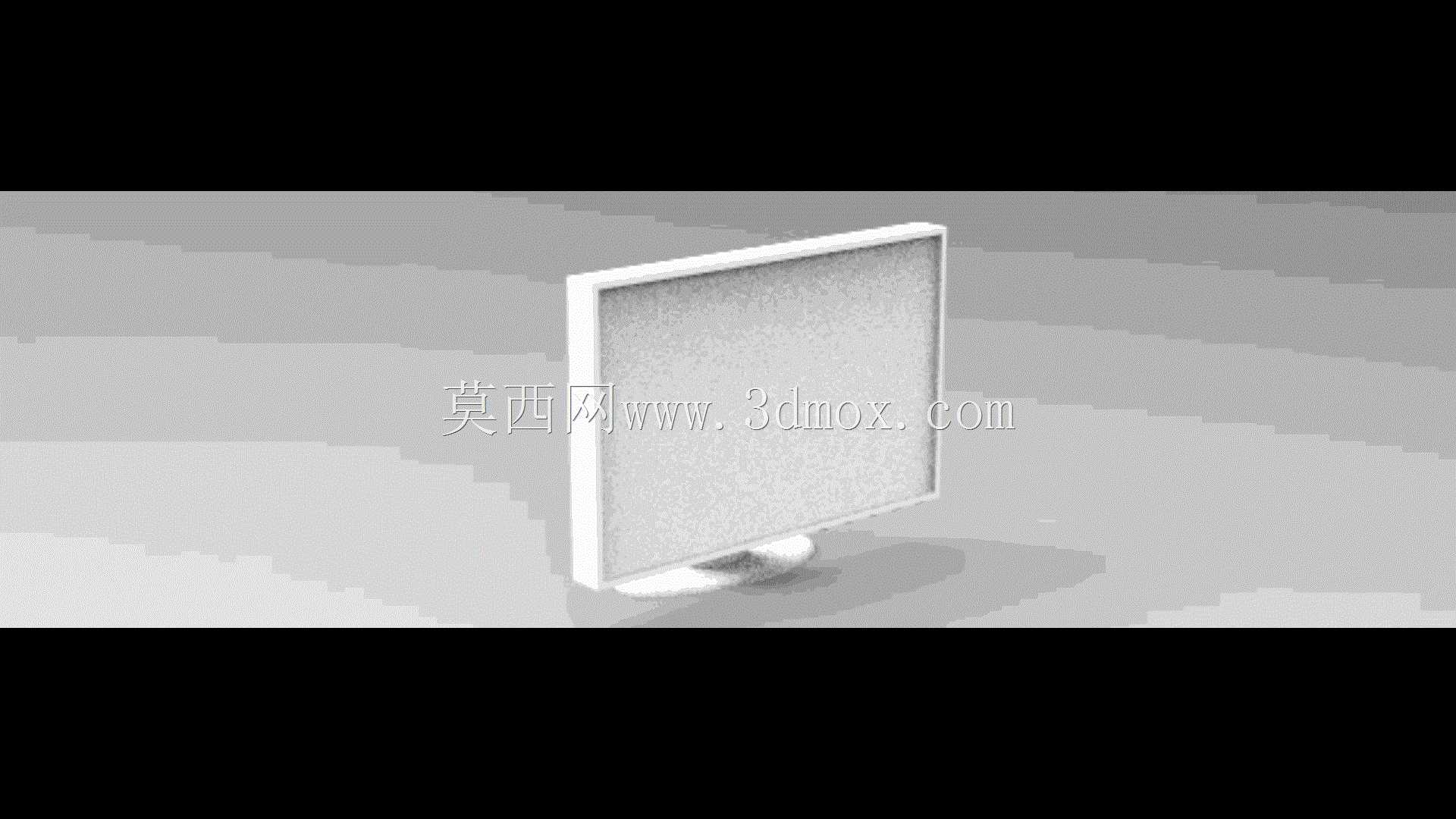

11英寸LED电脑显示屏幕结构设计

在日常办公、工业工位人机交互、小型嵌入式操控终端的场景里，小尺寸桌面显示屏的选型与结构适配一直是结构工程师常接触的需求，这款11英寸LED电脑屏幕的三维结构，刚好覆盖了这类紧凑型显示终端的设计参考需求。从实际使用场景来看，这类尺寸的屏幕不会占用过多桌面纵深空间，适合工位面积有限的办公场景、工业设备旁的嵌入式操控工位、小型收银结算终端配套显示，甚至是便携移动工作站的配套显示单元，相比大尺寸屏幕，它的视距适配更灵活，操作人员在近距离操作时不需要频繁转动颈部调整视角，长时间使用的视觉疲劳度更低。从设计思路上看，这款屏幕的结构做了窄边框的优化处理，屏幕显示区域的占比更高，在有限的外轮廓尺寸下尽可能扩大有效显示面积，背部的壳体采用圆弧过渡处理，没有尖锐的棱角，既可以避免安装、搬运过程中磕碰划伤操作人员，也能优化内部元器件的排布空间，给驱动板、供电模块、信号传输接口预留足够的安装位，同时兼顾壳体的结构强度，不会因为边框过窄导致壳体受力易变形。底座部分采用了经典的圆盘支撑结构，支撑面的接触面积足够，放置在光滑桌面时的稳定性更好，不会因为轻微触碰就出现晃动倾倒，同时底座与屏幕主体的连接结构预留了俯仰角度调节的转动空间，使用者可以根据自身坐姿、视距调整屏幕的倾斜角度，找到最舒适的观看视角。外形尺寸上，这款屏幕的外轮廓为288mm×185mm×25mm，这个厚度尺寸属于轻薄型设计，不管是桌面放置还是嵌入到设备柜体的安装位，都不会占用过多的纵深空间，安装边界的适配性很强，做嵌入式安装时只需要按照外轮廓尺寸预留对应的开孔，再预留出背部接线的弯折空间即可，不需要额外扩大安装开孔尺寸。从功能特性来看，LED背光的设计让屏幕的显示亮度更均匀，功耗相比传统的CCFL背光屏幕更低，长时间运行的发热量更小，不需要额外设计复杂的散热风道，依靠壳体的自然散热就能满足长时间稳定运行的需求，背部的接口排布集中在下方区域，接线后线材可以顺着支架向下梳理，不会出现线材杂乱缠绕的情况，不管是桌面明装还是柜体暗装，都能保持布线的整洁。在做这类小型显示终端的配套结构设计时，这个三维模型可以直接作为尺寸校核的参考，核对屏幕安装位的开孔尺寸、支撑结构的连接点位、接口位置的避让空间，减少前期测绘的工作量，也能避免因为尺寸估算偏差导致的安装干涉问题，尤其是在做非标设备的人机交互界面配套时，直接参考成熟的屏幕结构尺寸来设计设备的安装面板，能大幅缩短设计周期，降低试装阶段的适配问题。
