1U规格Mini-ITX紧凑型工控机箱结构设计

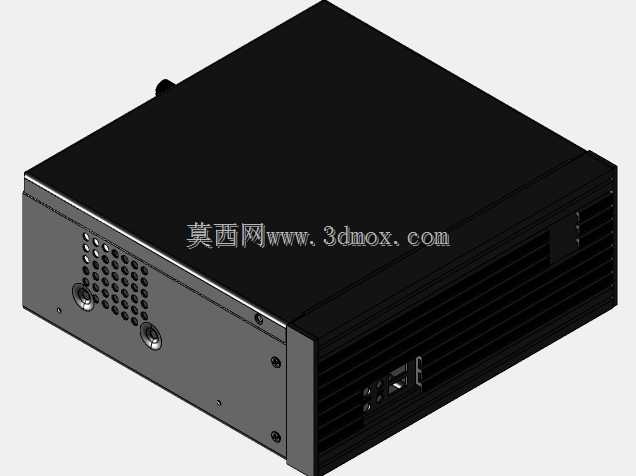

这款1U高度的Mini-ITX机箱，主要面向机架式工业控制设备、边缘计算节点、嵌入式小型服务器这类对安装空间有严格限制的应用场景，适配标准19英寸机柜安装，单U的高度设计可以在有限的机柜垂直空间内堆叠更多设备，大幅提升机柜空间利用率。从结构设计来看，箱体采用拼接式钣金结构，主体外壳为一体弯折成型的金属板材，兼顾结构强度与轻量化需求，前面板区域预留了USB等常用外设接口的安装位，方便现场调试时外接键鼠、存储设备等外设，无需将设备从机柜抽出即可完成基础操作。后部IO区域对应ITX主板的后置接口位做了精准开孔，同时预留了通风孔阵列，配合侧面的通风格栅形成前后贯通的散热风道，在无主动风扇的被动散热场景下也能保证箱内硬件的热量及时排出，适配低功耗工业主板的长期稳定运行需求。机箱的安装边界完全遵循1U机架式设备的通用尺寸规范，两侧预留了标准机架挂耳的安装位，可直接固定在标准机柜立柱上，内部空间严格匹配Mini-ITX主板的安装孔位，同时预留了对应高度的硬件安装空间，可适配薄型散热器、小尺寸电源这类1U规格专用配件，不会出现硬件干涉的问题。设计过程中优先考虑了工业场景下的长期使用可靠性，板材边缘做了折边处理，既提升了箱体的结构刚性，也避免安装维护时割伤操作人员，箱体拼接处采用螺丝固定，拆解维护时无需特殊工具即可快速打开侧板，对内部硬件进行更换或检修。通风孔的排布避开了内部主板的核心发热区域正上方，避免灰尘直接掉落在核心元器件上，同时保证气流可以顺着风道流经CPU、内存等主要发热部件，带走工作时产生的热量。接口开孔的公差控制在合理范围内，既保证主板接口可以顺利伸出，也不会出现缝隙过大导致防尘性能下降的问题，整体结构紧凑，没有多余的冗余空间，在满足硬件安装、散热、维护需求的前提下，将整机体积压缩到最小，非常适合空间受限的工业现场、弱电井、小型机房这类场景使用。
