多卡位Micro SD适配器收纳盒结构设计

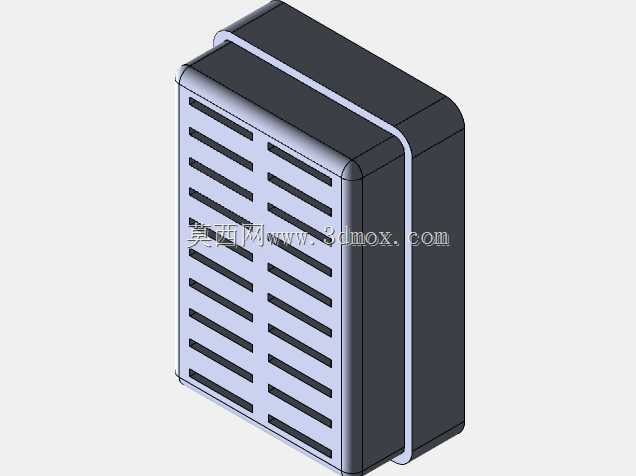

日常电子调试、嵌入式开发、数码设备运维场景中，零散的Micro SD适配器极易因随意堆放出现引脚积灰、壳体磕碰、插片变形的问题，这款多卡位收纳结构正是针对这类现场痛点完成的结构设计。整体采用带圆角的长方体壳体构型，所有棱边均做R2.5的圆角过渡，既避免注塑生产时的应力集中问题，也能消除日常取放时的锐边刮手隐患，壳体外部的闭合止口采用整圈凸凹槽配合，扣合后错位量控制在0.1mm以内，无需额外卡扣即可实现稳定扣合，日常放置在工具包、器材箱内不会因颠簸自行散开。壳体正面排布的多组长条格栅并非装饰结构，一方面是为了减少壳体整体的塑料用料，降低成型后的缩痕风险，另一方面格栅形成的镂空结构可以让盒内空间保持空气流通，避免南方高湿环境下适配器金属引脚出现氧化锈蚀的问题，同时格栅的凸起筋条也能提升壳体正面的结构强度，承受1.5kg的垂直压力时不会出现明显凹陷变形。内部卡位采用等距排布的插槽结构，单槽宽度适配标准Micro SD适配器的厚度尺寸，槽与槽之间的间隔筋厚度为1.2mm，每个卡位都做了15度的导入倒角，取放适配器时无需精准对位即可顺利滑入槽位，单盒可容纳20个标准尺寸的Micro SD适配器，卡位的夹持力经过结构校核，既不会因为夹持过紧导致取放卡滞，也不会因为夹持力不足让适配器在盒内晃动窜动。设计过程中充分考虑了注塑成型的工艺要求，壳体所有侧壁均保留1度的脱模斜度，内部筋位厚度控制在主体壁厚的0.6倍，避免壁厚不均导致的成型缺陷，整体外形尺寸适配常规器材柜的抽屉分格，也可以直接放入标准尺寸的零件收纳盒内做二级分类存储，不管是电子维修工位的零散配件规整，还是外出调试携带的器材收纳，都能快速完成适配器的分类存放，需要取用对应规格的适配器时无需翻找零散堆料，大幅提升现场作业的效率。壳体的闭合面没有额外设计锁扣结构，依靠止口的过盈配合实现闭合，单手即可完成开盒操作，在戴薄劳保手套的场景下也能顺利操作，适配工业现场的实际使用需求。
