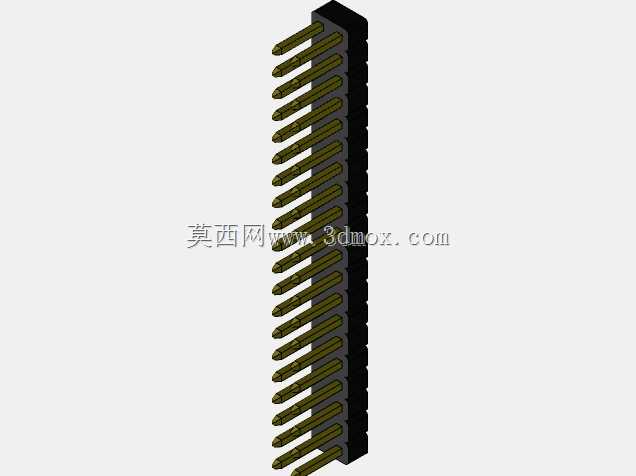

20x2规格双排公头排针连接器结构

在电子设备的板级互连场景里，这类20x2规格的公头排针是极为常用的互连元件，日常做工控板卡、嵌入式开发板、小型测控模块的结构设计时，经常会用到这类接插件来实现板间信号与小电流供电的连通。从实际使用的角度看，这类排针的核心作用是在两块平行排布的PCB板之间建立稳定的物理连接与电气通路，相比飞线焊接的方式，排针搭配对应母座的连接形式拆装更便捷，后期维护更换板卡时不需要反复拆焊走线，能大幅降低现场运维的操作难度。

设计这类排针的三维结构时，首先要明确安装边界：整个排针的塑壳基座宽度适配2.0mm的引脚间距，两排引脚的中心距为5.0mm，单根插针的直径匹配常规母座的夹持簧片尺寸，插针的接触端做了圆弧导向处理，装配时能顺利导入母座插孔，避免插针歪斜顶弯的问题。塑壳基座采用耐高温的绝缘材质，在波峰焊或者回流焊的制程中不会出现形变偏移，每根插针与塑壳的结合位置做了防脱结构，避免插拔过程中插针被从塑壳中带出。

从选型适配的角度看，这类20x2的排针总共有40个有效连接点位，足够覆盖多数中小型功能板卡的信号传输需求，插针的尾部采用直插设计，适配标准厚度的PCB板安装孔，焊接后插针与板面的垂直度有明确公差要求，避免与母座对接时出现单边受力接触不良的问题。实际装配时需要注意，排针塑壳的底部要与PCB板面预留微小间隙，避免焊接时助焊剂残留渗入塑壳与板面的缝隙，长期使用后出现绝缘性能下降的问题。

在做整机结构布局时，这类排针的安装位置要避开板上的高大元器件，同时要预留足够的手指操作空间，方便拆装时顺利插拔对接的母座排线。插针的镀金层厚度根据使用场景的不同有对应要求，在经常需要插拔的测试设备场景下，会选择镀金层更厚的型号来提升耐磨性能，减少接触电阻的波动；在固定安装很少拆卸的量产设备中，常规镀层的型号就能满足长期使用的可靠性要求。建模过程中要严格控制每根插针的位置度公差，相邻插针的中心距偏差不能超过行业通用公差范围，否则批量焊接时会出现插针对不准安装孔的问题，影响生产装配效率。
