2mm厚钣金折弯成型ATX电脑机箱结构设计

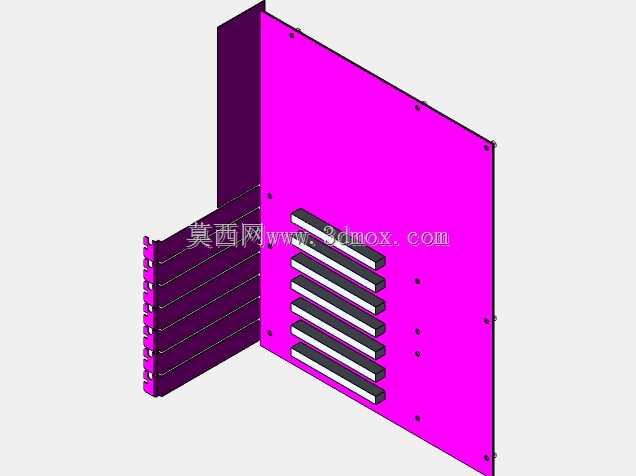

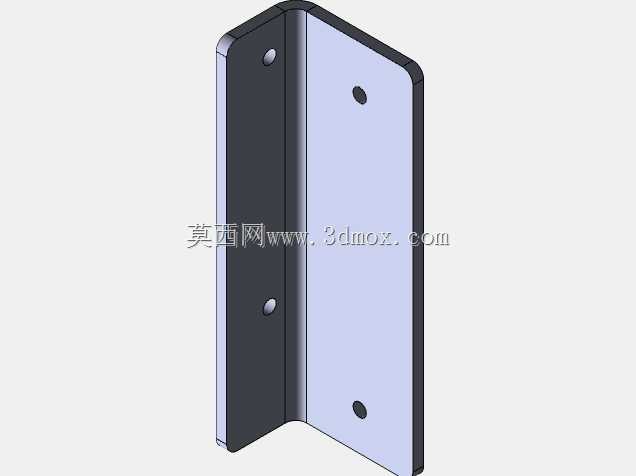

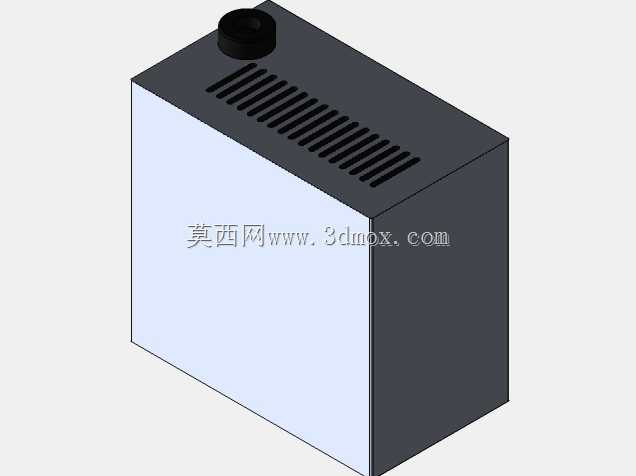

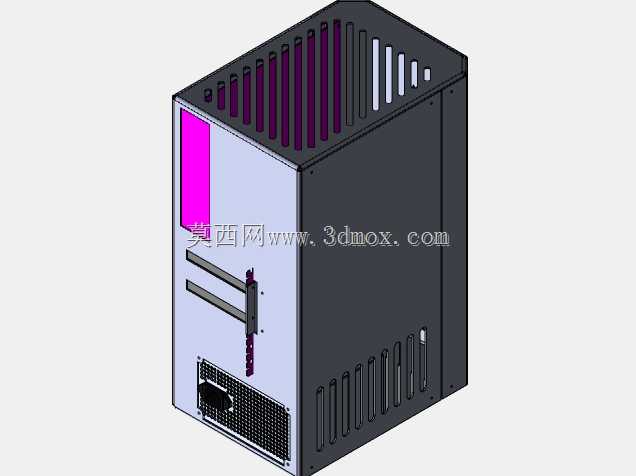

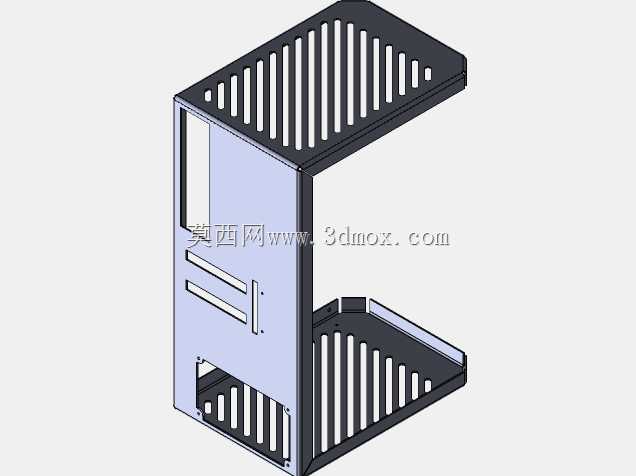

这款ATX规格电脑机箱采用2mm厚度金属板材经折弯工艺加工成型，整体为立式长方体结构，在桌面办公、家用娱乐、小型工作站等场景中承担核心硬件承载与防护作用，可兼容标准ATX主板、ATX规格电源、常规长度独立显卡及多块3.5/2.5英寸存储设备，满足多数DIY装机、商用整机的硬件安装需求。设计阶段优先考虑钣金加工的工艺可行性，所有折弯边预留合理的折弯避空位，避免板材折弯时出现开裂、干涉问题，各拼接边的公差配合控制在钣金加工常规精度范围内，无需额外二次加工即可完成组装。机箱顶部开设多组长短不一的通风栅格，对应机箱内部向上的散热风道，可快速排出CPU、显卡区域聚集的热空气；前面板预留光驱位扩展槽、前置IO安装位，下部设置大面积冲孔网进风区，可适配120mm规格进风风扇，形成前后贯通的散热通路；侧板采用快拆式结构设计，无需额外工具即可拆卸完成硬件安装与日常维护，后部预留标准主板IO挡板位、PCI扩展槽位、电源安装位及排风风扇位，完全匹配ATX硬件的安装尺寸边界。机箱内部设置主板支撑铜柱安装点位、硬盘架安装位、电源固定位，各点位的位置度公差严格按照ATX机箱行业通用规范设定，避免出现主板安装错位、显卡与硬盘架干涉、电源无法装入等问题；板材边缘全部做卷边或去毛刺处理，防止组装及使用过程中划伤操作人员，各连接位采用抽牙铆钉或螺丝固定，保证整体结构的刚性，避免搬运过程中出现钣金变形、焊点脱落问题。从结构设计角度看，这款机箱的钣金拆分逻辑合理，单块板材的折弯次数控制在常规加工能力范围内，无需特殊模具即可完成量产加工，通风孔的排布兼顾散热效率与电磁屏蔽要求，栅格宽度控制在合理范围内，既保证通风量又能减少内部电磁辐射外泄，整体尺寸适配常规电脑桌下方的主机放置位，不会出现尺寸过大无法放入常规主机位的问题，同时内部空间预留足够的背线空间，方便装机时整理线材，优化内部风道走向。
