港口吊装设备用三角连接吊耳结构

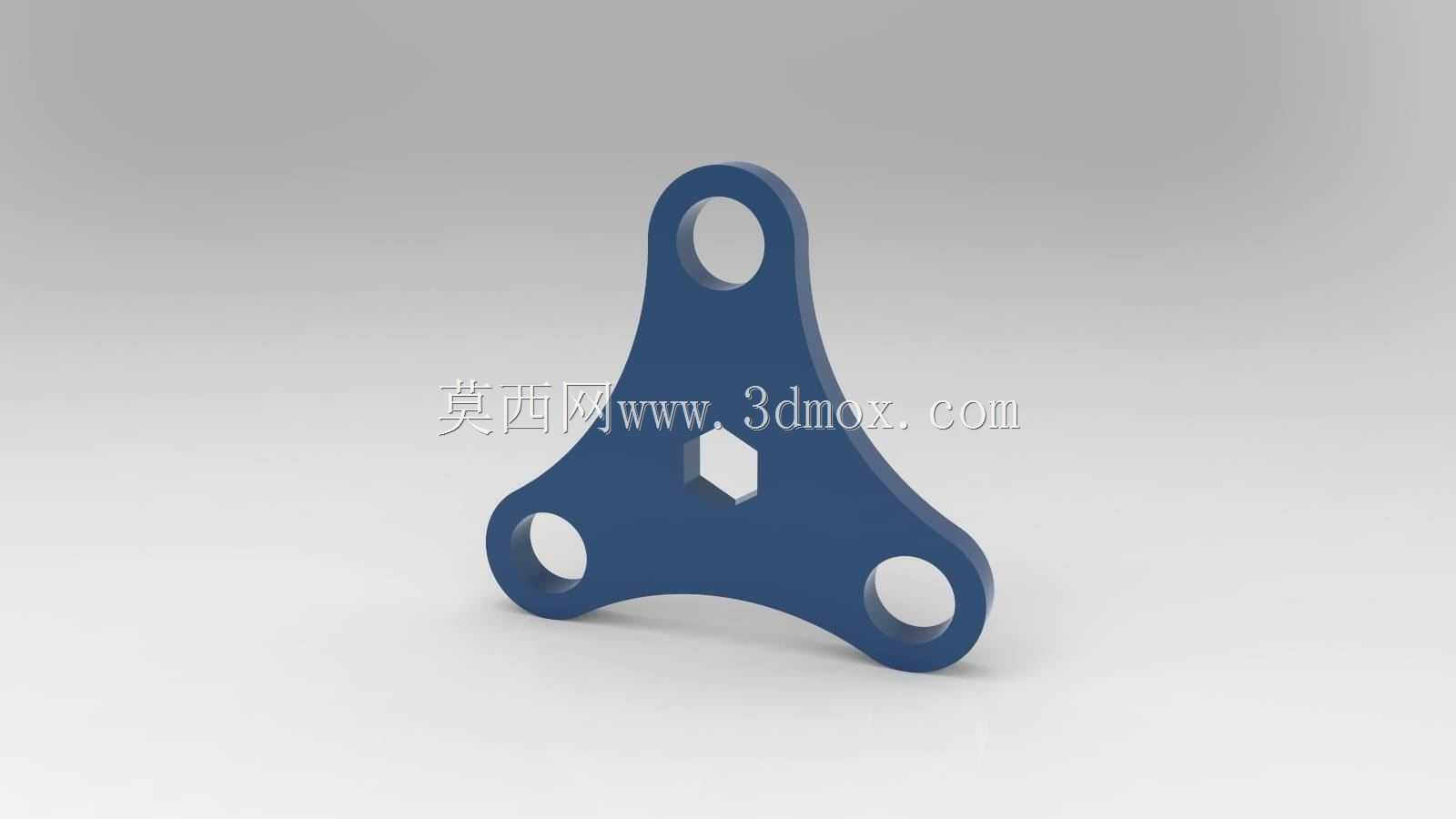

这类三角结构连接件主要应用在港口起重吊装设备的传力路径中，作为多向受力的转接节点使用，常见于吊具与钢丝绳索具的衔接位置、卫星式吊点的分力承载部位，能够同时承接三个方向的拉拽载荷，避免单吊点受力偏载引发的索具磨损、载荷集中问题。从结构设计来看，整体采用等边三角布局，三个端部分别设置同轴度公差严格控制的圆形通孔，孔位边缘做了倒圆角处理，消除应力集中隐患，中心位置的六边形通孔既可以作为安装对位的工艺孔，也能穿入六角轴类零件实现周向防转，减少连接件在受载过程中的转动窜动。设计过程中首先根据港口吊装的额定载荷计算各截面的抗弯、抗拉强度，三个臂的截面厚度保持一致，从中心向端部孔位平滑过渡，没有突变的直角结构，避免长期交变载荷下出现疲劳裂纹。安装边界方面，三个端部孔的中心距按照常用港口吊具的标准接口尺寸匹配，孔的内径适配常规规格的卸扣销轴，安装时可直接通过销轴与相邻构件铰接，不需要额外加工转接衬板，中心六边形孔的对边尺寸与标准六角棒料公差匹配，穿入定位轴后可快速完成三个臂的角度对位，降低现场安装的调整难度。实际使用中，这类连接件能够将单根主吊索的拉力均匀分散到三个分支吊点上，在港口集装箱吊装、重型设备转场作业中，可适配不同角度的吊索布置，当吊点存在小幅角度偏差时，三角结构的刚性能够抵消偏载带来的附加弯矩，保护索具和被吊构件不受额外载荷冲击。结构表面做了氧化处理，能够适应港口高盐雾、高湿度的作业环境，减少锈蚀对构件强度的影响，三个臂的过渡曲面经过圆弧优化，不会对接触的钢丝绳产生切割性磨损，延长索具的使用寿命。建模过程中对各孔位的位置度、端面垂直度做了参数化约束，修改孔距、臂厚、孔径参数时可快速生成不同载荷等级的衍生型号，适配1吨到10吨不同级别的吊装作业需求，安装时三个孔位的铰接间隙控制在合理范围，既保证铰接转动的灵活性，又避免间隙过大带来的吊装冲击。
