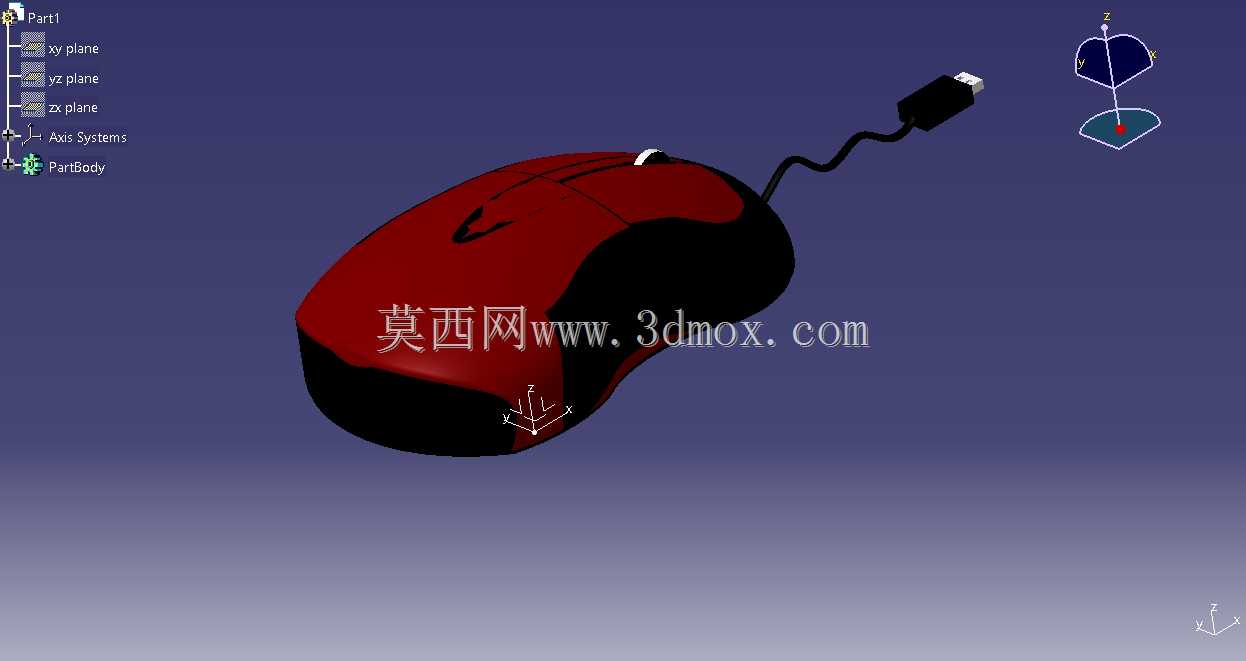

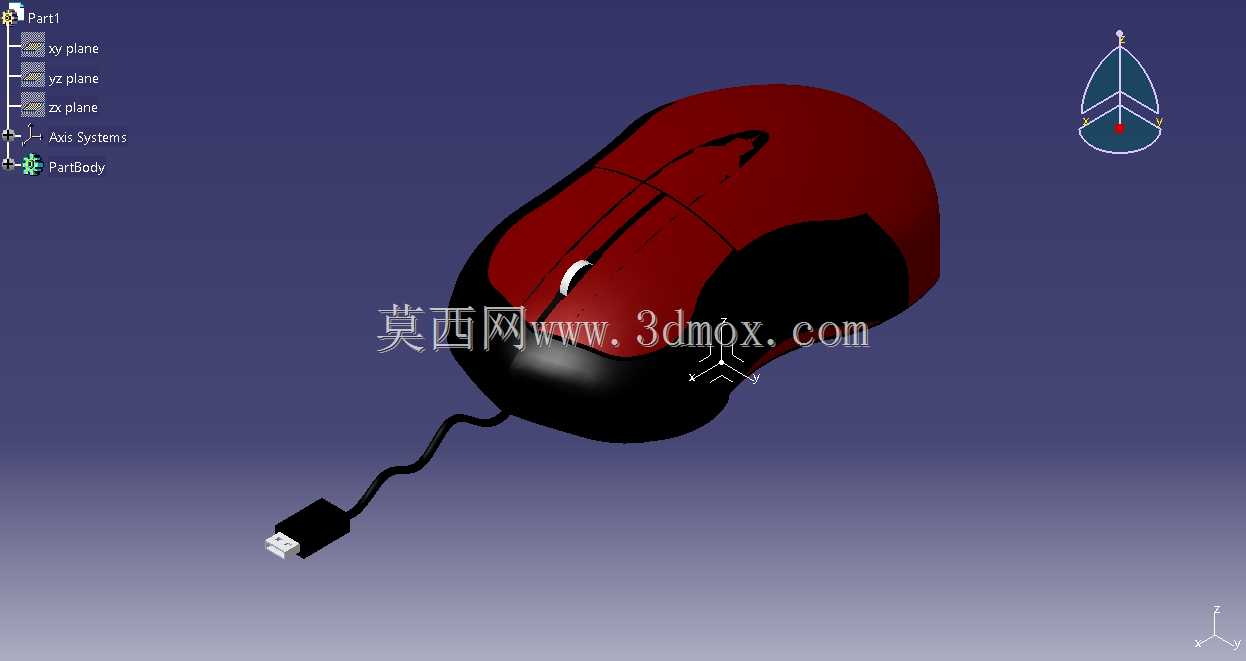

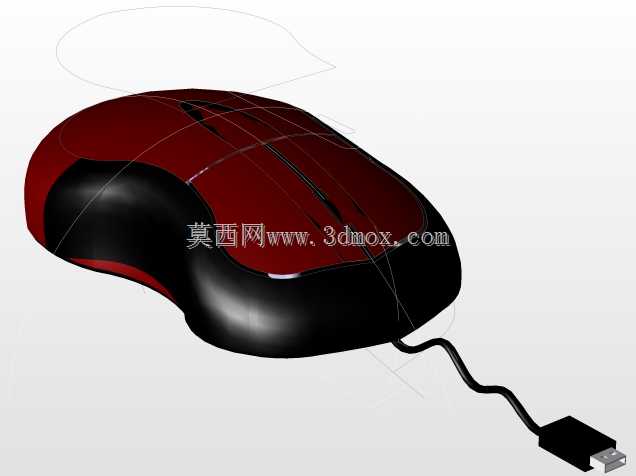

有线光电鼠标外观结构三维数模

这款有线鼠标的三维数模，完整还原了日常办公场景下最常用的输入外设结构细节，建模过程中优先考虑了日常握持的人机交互边界，整体上盖采用贴合手掌自然弧度的曲面设计，左右按键与上盖做一体化过渡处理，减少分体按键的缝隙积灰问题，同时在拇指握持的侧裙位置做了内收的凹陷处理，匹配日常趴握、抓握两种主流握持姿势的手掌贴合度，长时间操作时能降低手腕部的受力负荷。从结构设计逻辑来看，数模完整拆分了上盖、按键区、滚轮组件、下盖、线材出线口几个核心部分，滚轮位置设置在左右按键的中轴线上，高度略高于按键平面1.5mm，滚动时的行程限位在数模里做了明确的结构预留，方便后续做内部编码器的装配匹配。线材从鼠标前端居中位置引出，出线口做了锥形的防弯折结构设计，能避免日常使用中反复弯折导致的线材内部线芯断裂问题，USB接头部分也做了标准尺寸的还原，匹配通用USB接口的插拔尺寸边界。在实际应用场景中，这类鼠标结构数模可用于数码外设的结构开发验证，在开模前通过三维数模核对各部件的装配间隙，确认外壳曲面的脱模斜度是否符合注塑工艺要求，同时也能用于人机交互课程的教学演示，帮助学习者理解手持输入设备的曲面建模思路。数模的外形尺寸参考了常规办公鼠标的通用规格，整体长度控制在110mm左右，最宽处约60mm，最高处的拱起高度约35mm，适配绝大多数成年用户的手掌尺寸，底部的脚垫安装位也做了对应的凹槽预留，四个角的脚垫位置对称分布，保证鼠标在桌面滑动时的受力均匀，不会出现倾斜卡滞的问题。建模时对表面的分模线做了隐藏式处理，沿着鼠标侧面的曲面自然过渡，避免外露分模线影响握持手感，左右按键的触发行程预留了0.8mm的按压空间，匹配常规微动开关的按压高度参数，不需要额外调整结构就能适配通用的鼠标内部元器件。
