伺服超声波传感器安装固定支架结构

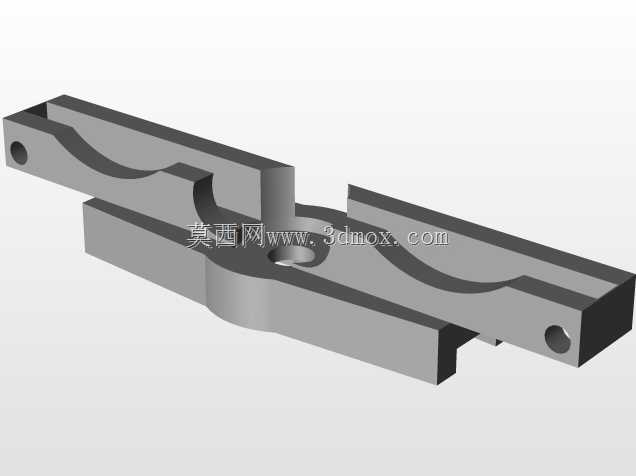

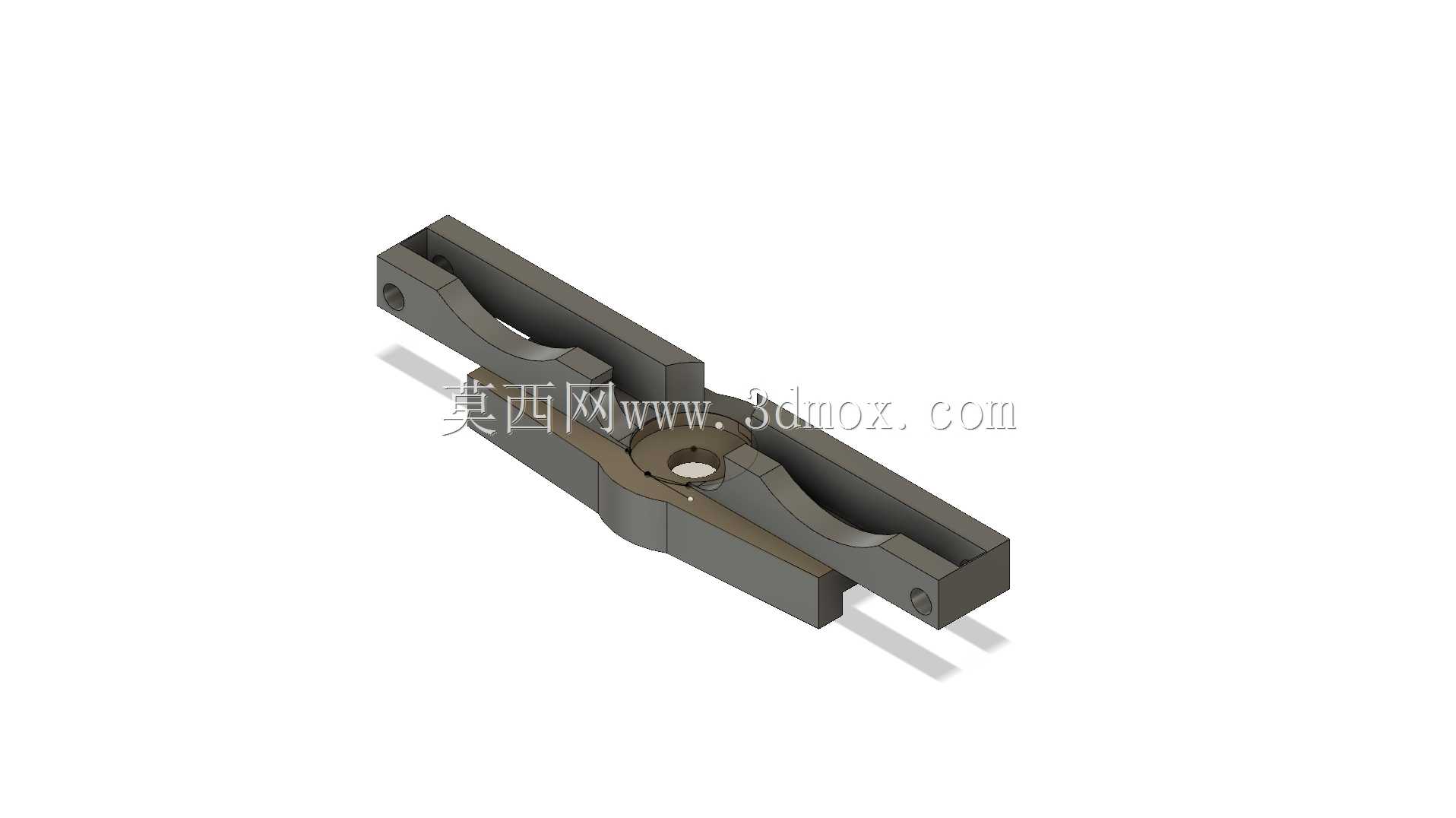

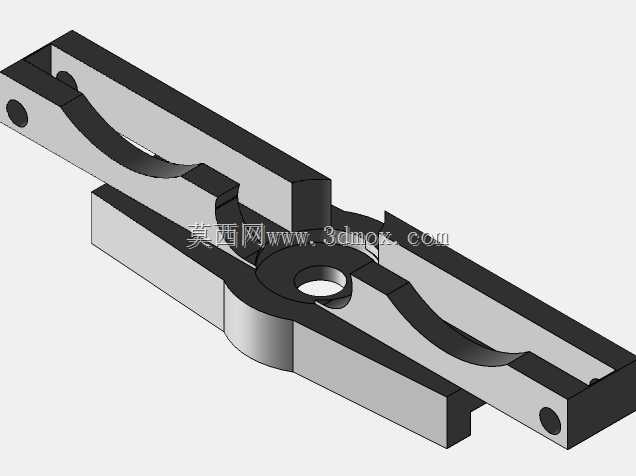

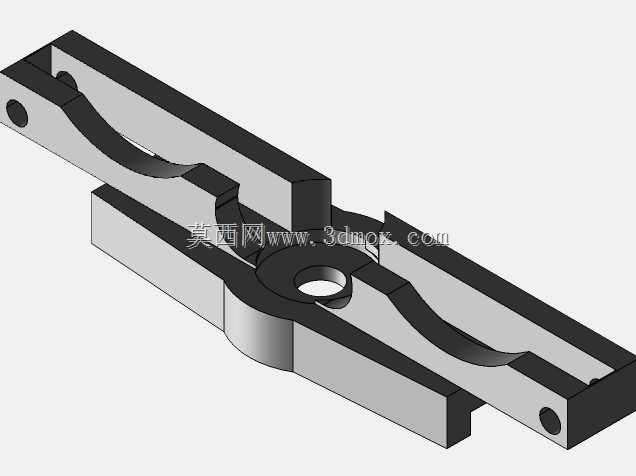

在自动化产线的工件到位检测、位置反馈环节，传感器安装支架的适配性直接决定检测精度与长期运行稳定性，这款安装结构主要用于集成伺服执行端与超声波检测单元，解决两类部件在狭小设备空间内的同轴定位、刚性固定需求。从实际应用场景来看，这类结构常部署在非标自动化设备的进料工位、位移检测工位，既要承载超声波传感器的检测端，保证检测面与被测工件的距离、角度符合量程要求，又要衔接伺服驱动的运动端，随伺服动作完成动态位置下的连续检测，避免检测盲区与信号偏移。设计过程中优先考虑了安装边界的适配性，整体采用长条形一体化铣削成型结构，主体沿长度方向设置对称的弧形避让槽，既可以避开设备内部的走线、相邻运动部件的干涉区域，又能在不额外增加整体宽度的前提下，预留传感器接线的走线空间，中部的沉孔安装位专门匹配超声波传感器的标准安装外径，孔位边缘做了倒角处理，避免安装时刮伤传感器外壳的密封层，两端的固定孔位采用沉头设计，安装后螺栓头不会突出结构表面，防止运动过程中剐蹭周边管线或工件。结构的壁厚经过受力校核，在伺服往复运动的启停惯性下不会产生形变，保证传感器检测面的位置度偏差控制在允许范围内，避免因支架震颤导致超声波检测信号跳变。安装时需要先将超声波传感器嵌入中部定位孔，通过侧面的紧定螺钉完成径向固定，再将支架整体通过两端的安装孔固定在伺服滑台的动子端，调整检测面与被测面的垂直角度后锁紧固定螺栓，即可完成装配，不需要额外加工转接板，能够直接适配多数常规规格的伺服运动模组安装孔距，减少现场改装的工作量。结构表面做了发黑防锈处理，适配车间内多油污、多粉尘的运行环境，长期使用不会出现锈蚀卡滞的问题，后期维护时仅需松开紧定螺钉即可快速更换传感器，不需要整体拆卸支架，大幅缩短设备停机维护的时间。
