夏季鞋用足部保护软垫三维结构设计

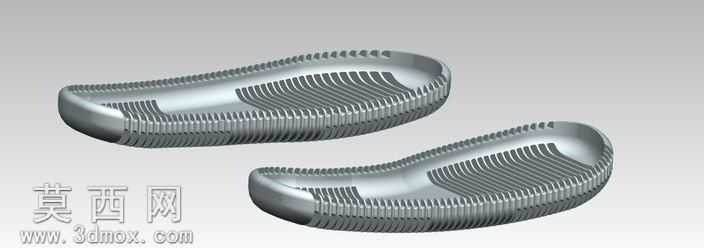

本作品为适配夏季鞋履使用的足部保护软垫三维模型，建模阶段围绕足部贴合度、夏季使用的透气散热需求、缓冲防护性能三大核心方向展开设计。首先通过三维软件完成人体足底轮廓的曲面拟合，精准复刻足底自然弧度，保证软垫置入鞋腔后能够完全贴合足底受力区域，避免行走过程中出现移位、硌脚的问题。模型整体采用一体化曲面建模思路，边缘做平滑过渡处理，厚度从足弓支撑区域到前后掌受力区域做渐变设计，既保证足弓位置有足够的支撑力缓解久站疲劳，也让前后掌位置保留合适的形变空间实现缓冲效果。结构设计上，软垫表面排布了密集的纵向格栅式镂空结构，该结构一方面可以在行走受压时产生可控的弹性形变，吸收地面对足部的冲击力，实现对足底的软防护，另一方面格栅之间的贯通空隙可以形成空气流通通道，快速导出鞋内的闷热湿气，解决夏季穿鞋易闷汗的痛点。材质设定阶段，模拟常用的高弹透气EVA材质属性，调整材质的反光度与粗糙度参数，渲染后呈现出哑光磨砂的软质材料质感，格栅结构的边缘做微小圆角处理，避免尖锐棱边在使用过程中产生异物感。设计过程中反复调整格栅的排布密度与深度，在保证软垫整体结构强度、不会因长期踩踏出现塌陷变形的前提下，最大化提升透气性能与缓冲性能，同时严格控制软垫整体厚度，避免置入鞋内后出现挤脚、顶脚的问题，适配各类夏季鞋履的内部装配空间。模型的所有曲面都经过连续性检查，不存在破面、重叠面等建模问题，可直接用于后续的3D打印样件验证、模具开模生产等环节，完整还原了夏季足部保护软垫的实用结构与设计细节。
