高精度RTK定位GNSS接收板卡结构设计

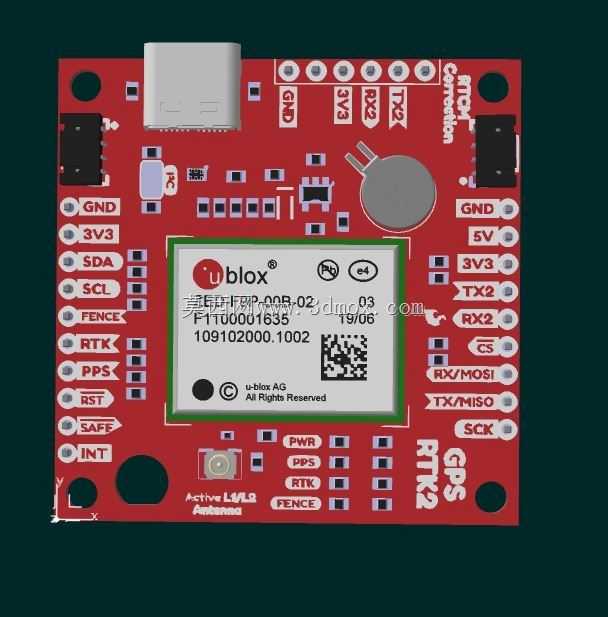

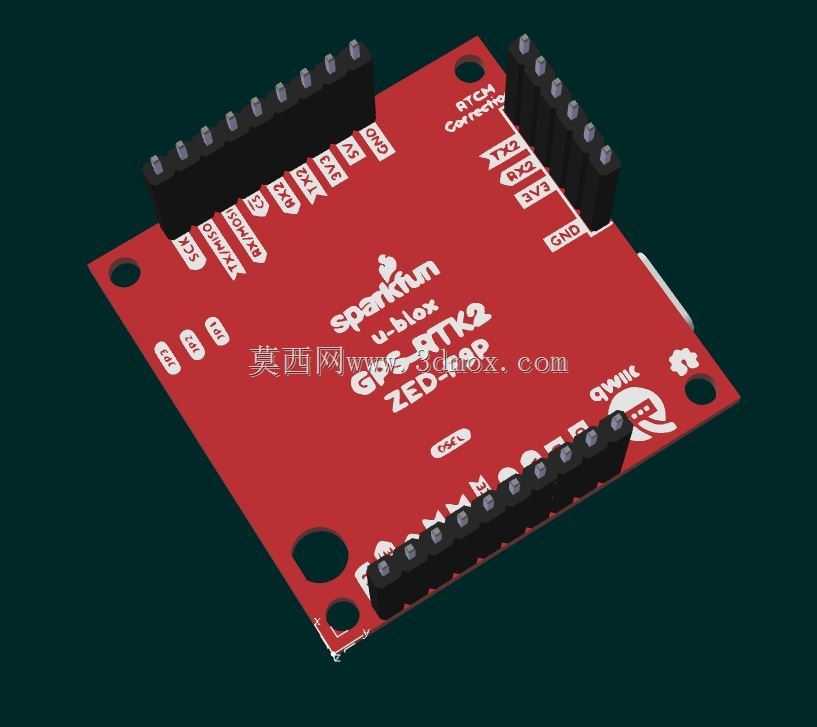

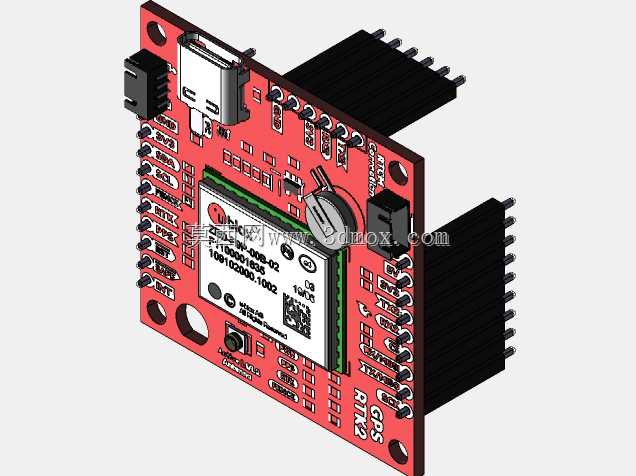

这款厘米级定位接收板的结构设计，首先要适配户外测绘、农机自动驾驶、无人机航测、无人车导航这类对定位精度要求严苛的场景，在这些工况里，定位数据的稳定性直接决定作业质量，比如农机自动走直线作业时，厘米级的定位偏差才能保证垄沟对齐不重播漏播，无人机航测做POS数据解算时，稳定的RTK固定解才能省去大量外业像控点布设工作。从结构布局来看，板卡采用标准排针引出接口，两侧排针的间距、引脚伸出长度都做了统一适配，既可以直接插在配套的载板上做集成开发，也能通过飞线方式接入自定义硬件系统，板边预留的安装孔位完全匹配通用电子模块的安装孔距，不管是用铜柱固定在设备舱内，还是用尼龙扎带绑定在机架上都能适配，不会出现孔位对不上需要二次打孔的问题。板载的核心定位模块周边做了净空处理，避免周边高频电路对卫星信号接收造成干扰，备份电池的位置选在了板卡边角区域，更换时不需要拆卸周边接插件，用镊子就能直接抠出更换，不会碰掉周边的贴片元件。Micro USB接口布置在板边侧方，接插调试线的时候不会和上方的排针产生干涉，就算板卡叠装在其他载板上，也能留出足够的插拔空间。信号接收天线的馈点位置做了阻抗匹配设计，对应的板层做了铺地隔离，减少信号传输过程中的损耗，就算外接较长的馈线也能保证信号强度。板卡整体的外形尺寸控制在常规开发板兼容范围内，厚度方向包含排针的总高度也做了限制，在紧凑的设备舱内安装时不会和其他结构件产生空间冲突，所有贴片元件的高度都低于排针的顶面高度，叠装时不会出现元件被压坏的情况。从结构可靠性角度考虑，板卡四角做了圆弧倒角处理，安装时不会划伤操作人员的手，也不会刮坏设备内部的线材，接插件的焊接位置都做了焊盘加大处理，频繁插拔调试时不容易出现焊盘脱落的问题，复位按键的位置避开了常用接插区域，调试时不会出现误触导致模块重启的情况。
