带防护外壳的DB25连接器结构设计

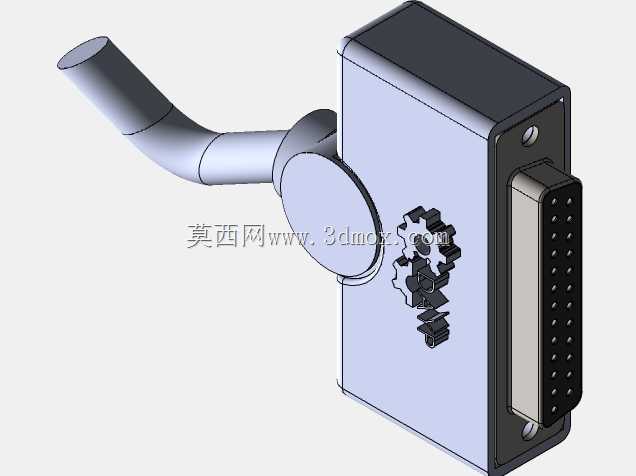

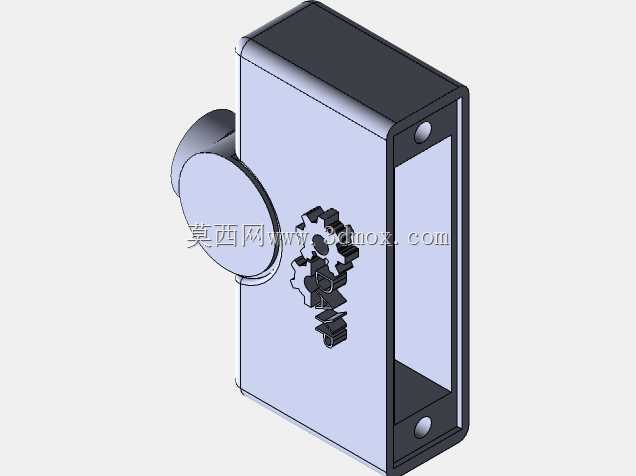

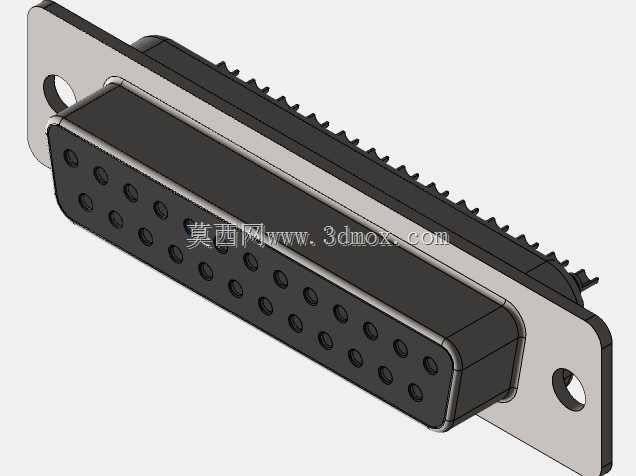

在工业控制、测试测量以及老旧外设通讯场景中，DB25接口至今仍有稳定的应用需求，这类多针接口常被用于并行数据传输、工业信号转接场景，裸露的插针在设备装配、日常运维过程中很容易出现磕碰弯折、积尘受潮的问题，直接影响接口的接触可靠性与使用寿命，带一体化外壳的DB25结构设计，正是针对这类现场痛点完成的结构优化方案。从实际使用场景出发，这款带壳DB25的外壳采用矩形盒式结构，主体壁厚均匀，适配常规注塑或金属冲压加工工艺，外壳一侧预留了标准DB25公头/母头的伸出避让位，接口伸出高度与常规焊线式DB25接头的安装尺寸匹配，不会出现与设备面板接口对位偏差的问题；外壳另一侧设计了开放式的走线腔，足够容纳25根线芯的焊接端、线卡以及屏蔽层压接结构，装配时可以先完成线缆与插针的焊接、线卡固定，再扣合上下外壳，通过外壳上下两端预设的两个沉头安装孔，用螺丝完成壳体锁紧，不需要额外增加固定结构，装配效率比传统无壳接头高出不少。设计过程中特意将外壳的边缘做了R角过渡处理，避免装配和运维时锐边划伤操作人员，同时壳体侧面预留了锁止结构的安装位，可适配常规DB接口的面板固定螺丝，在插接到设备面板后可以通过两侧的螺丝完成接头锁止，避免设备运行过程中受振动影响出现接头松脱、接触不良的问题。外露的传动调节结构集成在壳体侧方，采用齿轮啮合的调节结构，可实现接头插合深度的微调，对于部分公差偏大的老旧设备接口，能通过微调保证所有插针完全接触到位，避免个别针脚接触不良导致的信号传输故障。从安装边界来看，这款带壳DB25的整体外形尺寸控制在常规DB25接头安装空间范围内，宽度方向比裸接头增加的尺寸不超过10mm，不会挤占设备面板上相邻接口的安装空间，可直接替换现有设备上的无防护DB25接头，不需要对设备面板的开孔尺寸做任何修改，适配性较强。外壳内部还预留了屏蔽层的压接位置，金属材质外壳可直接压接线缆屏蔽层，实现全链路电磁屏蔽，在工业现场有变频器、伺服电机等强电磁干扰源的场景下，能有效降低外界电磁干扰对信号传输的影响，保证并行信号传输的稳定性。
