计算机显卡鼓风式冷却叶轮结构设计

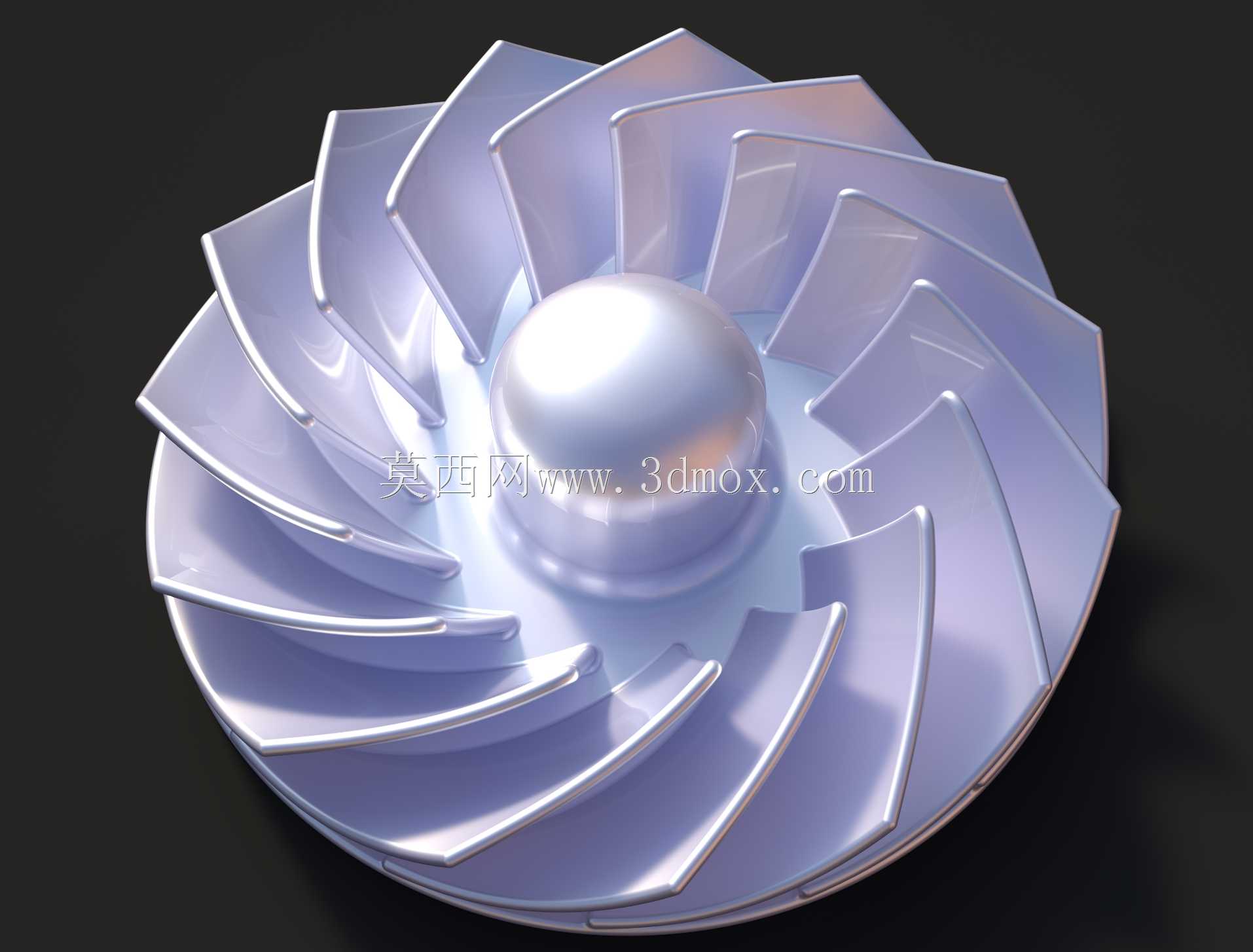

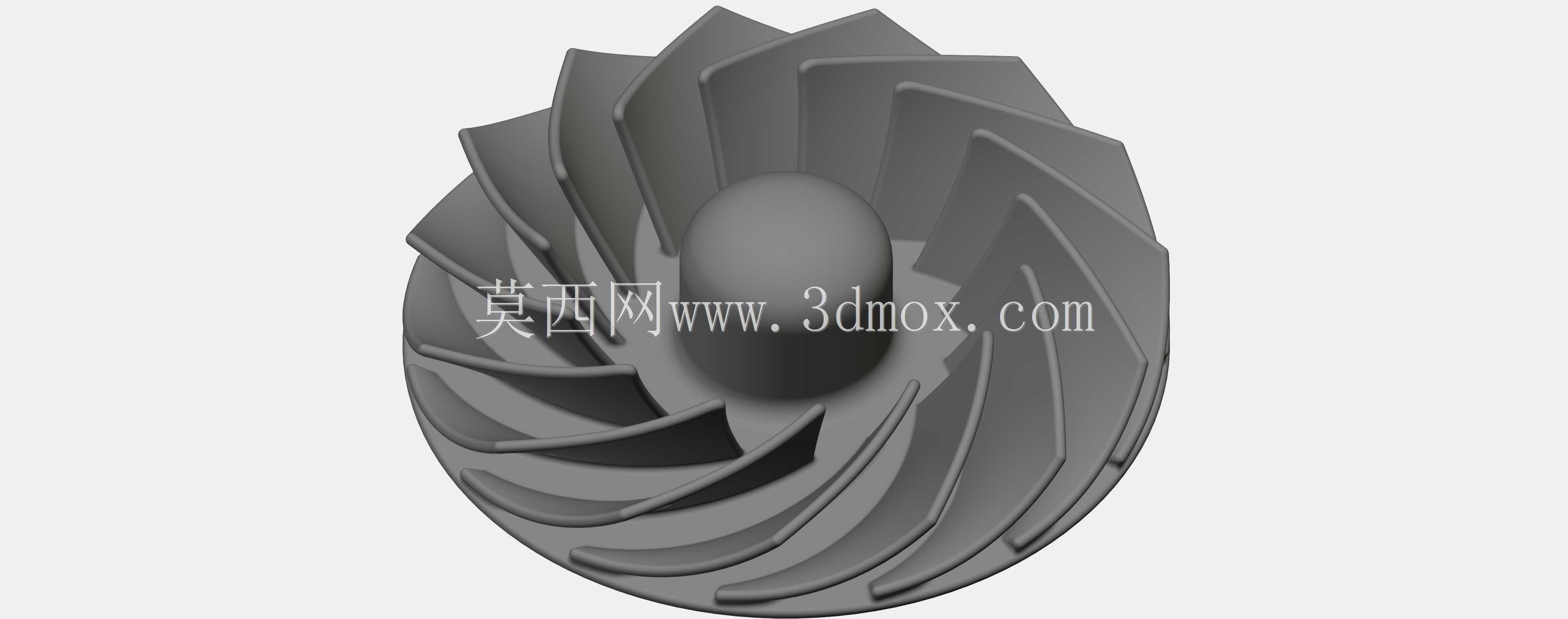

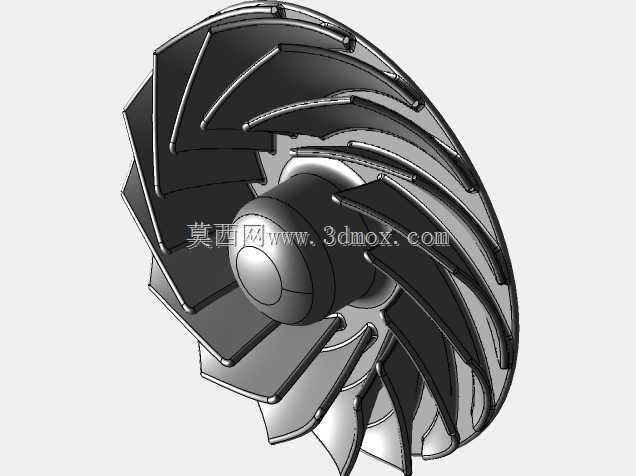

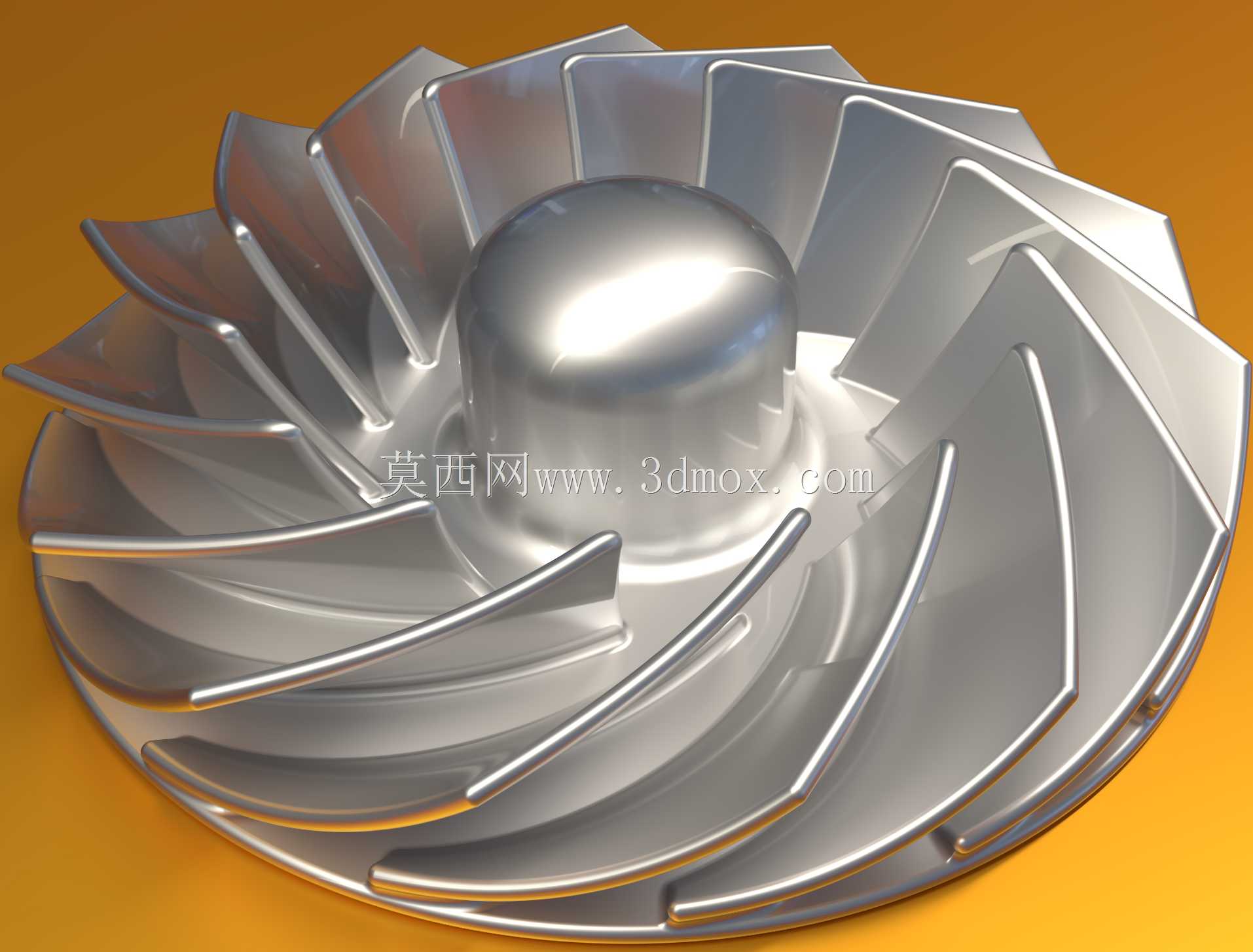

这款叶轮主要面向计算机显卡鼓风式冷却场景设计，作为鼓风式冷却风扇的核心做功部件，其结构设计直接决定散热风道的风压、风量输出特性，适配高功耗计算硬件的散热需求。从实际应用场景来看，这类叶轮多用于紧凑型鼓风式散热模组中，区别于轴流风扇的直吹式送风，鼓风结构可将气流沿叶轮径向导出，能够在狭窄的显卡鳍片间隙内形成足够风压，将鳍片上积聚的热量快速带出，避免高负载工况下显卡核心因积热出现降频。设计过程中首先围绕安装边界做了尺寸约束，叶轮整体的轮毂直径、叶片外圆尺寸严格匹配常规显卡散热模组的蜗壳内腔空间，轮毂中心的安装轴孔尺寸适配常用的散热风扇电机输出轴，轴向安装高度控制在模组预留的装配间隙内，不会与显卡PCB板、散热鳍片、外壳盖板产生装配干涉。叶片采用后向式曲面构型，每片叶片的进风侧做了圆滑导角处理，可降低气流进入叶道时的冲击损失，叶片沿轮毂周向均匀排布，相邻叶片间的流道宽度经过反复调整，既保证足够的通流面积提升风量输出，又能通过流道的渐缩结构提升出口风压，适配高密度鳍片的风阻特性。轮毂采用圆弧顶的凸面结构，可引导轴向进入的气流平滑转向径向流道，减少轮毂中心区域的气流涡流损失，降低叶轮运转时的气动噪音。叶片的前缘与后缘厚度做了差异化设计，前缘厚度稍大保证结构强度，避免高速旋转时出现叶片形变，后缘做薄处理减少气流脱离时的尾迹损失，提升气动效率。叶轮整体的动平衡特性在设计阶段就做了考量，叶片的周向排布角度、单叶片质量分布均做了对称校准，可适配每分钟数千转的高转速工况，减少运转时的振动量，延长配套电机的使用寿命。从安装适配性来看，叶轮与蜗壳的配合间隙控制在合理范围内，既不会因间隙过大出现气流回流损失，也不会因间隙过小导致叶轮运转时与蜗壳内壁产生刮擦，适配常规显卡散热模组的装配公差要求。这类叶轮除了显卡散热场景外，也可适配小型电子设备的鼓风散热、紧凑型通风设备的送风单元，其曲面叶片的设计思路也可为小尺寸高压离心叶轮的结构设计提供参考，建模过程中对叶片曲面的曲率连续性做了严格控制，保证曲面顺滑无突变，可直接用于后续的开模生产或者结构仿真验证。
