以太网POE注入器网络供电结构设计

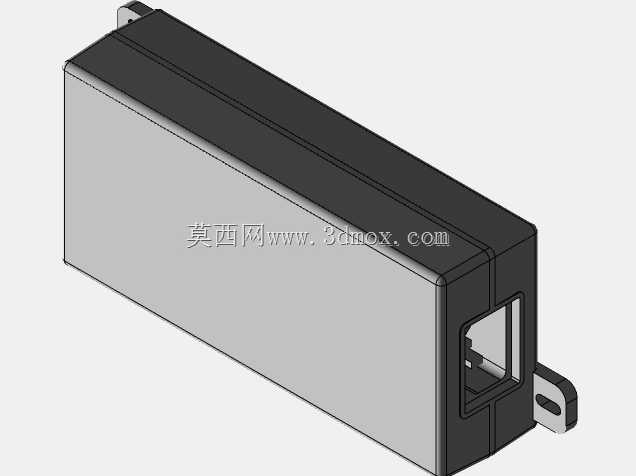

这款POE注入器的结构设计，核心围绕局域网布线场景下的网线供电需求展开，在安防监控、无线AP部署、工业以太网终端组网等场景中，这类设备承担着在不改动原有以太网布线结构的前提下，将数据信号与直流供电信号耦合到同一条网线上传输的作用，省去终端设备单独布设供电线路的工序，大幅降低现场施工的布线成本与后期维护难度。从结构设计逻辑来看，整体采用长方体封闭式壳体布局，壳体主体做了分件设计，上盖与底座通过卡扣配合实现装配，无需额外螺丝固定，既可以提升产线装配效率，也能在后期维护时快速开盖检修内部电路。壳体侧面预留的标准RJ45接口位置做了沉台限位设计，接口安装后端面与壳体外表面齐平，既可以避免接口受外力磕碰移位，也能保证网线水晶头插入后卡扣完全锁止，不会出现松脱接触不良的问题。壳体单侧延伸出带安装孔的固定耳，安装孔位做了沉头处理，使用螺丝固定到机柜理线架、墙面安装板或者设备箱内壁时，螺丝头部不会突出于安装耳表面，避免剐蹭周边线缆。壳体的边角全部做了小圆角过渡处理，没有尖锐的直角棱边，一方面是注塑生产时可以改善塑料熔体的流动填充效果，减少缺胶、应力集中导致的壳体开裂问题，另一方面在现场布线施工时也能避免锋利棱边划伤施工人员的手部或者割破线缆绝缘层。壳体表面做了细磨砂纹理处理，既可以减少日常使用中指纹、灰尘的附着，也能提升壳体的耐磨性能，长期使用不会出现明显的划痕影响外观。从安装边界来看，整体壳体的长宽高比例适配标准弱电箱的理线空间，固定耳的孔位间距匹配常规机柜安装条的通用孔距，既可以单独壁挂安装，也能和其他网络设备并排固定在标准机柜内，不会占用额外的冗余空间。内部腔体的预留空间刚好容纳POE供电电路板与隔离变压器模块，腔体内部设置了多个定位柱，电路板安装时直接对准定位柱压入即可完成限位，不需要额外打胶固定，同时定位柱的高度经过精准计算，保证电路板上的发热元件与壳体内壁保留足够的散热间隙，长时间满负荷工作时热量可以通过壳体均匀散出，不会出现局部积温过高导致的元件性能衰减。接口位置的壳体边缘做了导向斜面，网线水晶头插入时可以顺着斜面顺利对准接口，不需要反复调整对位，提升现场接线的操作效率。
