透明外壳DDC泵头结构设计方案

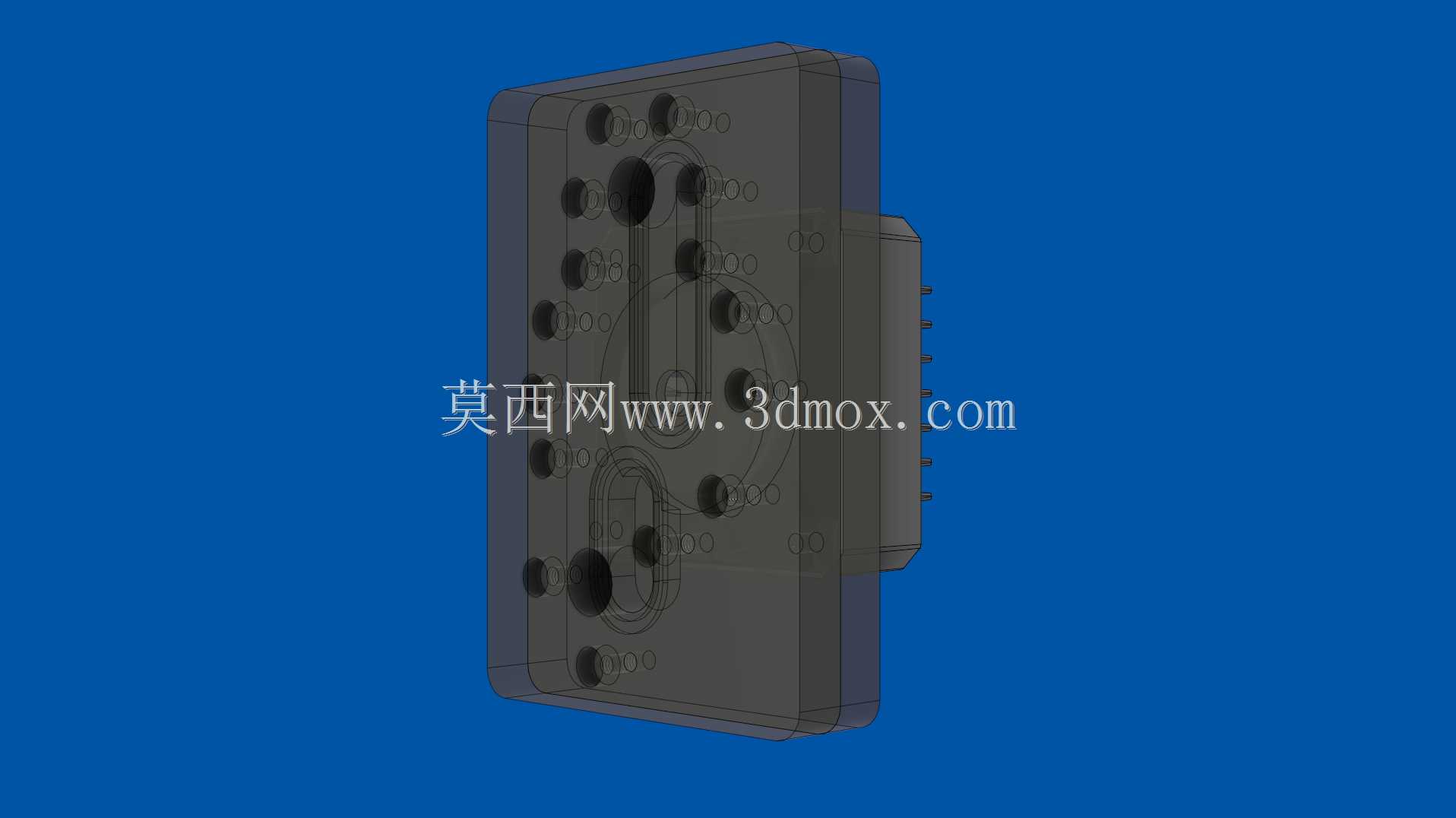

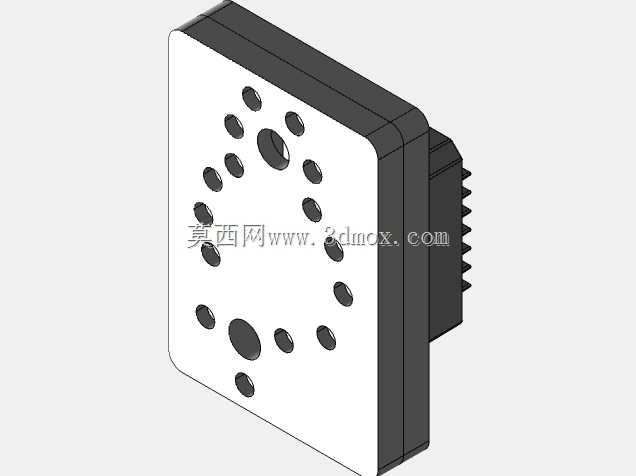

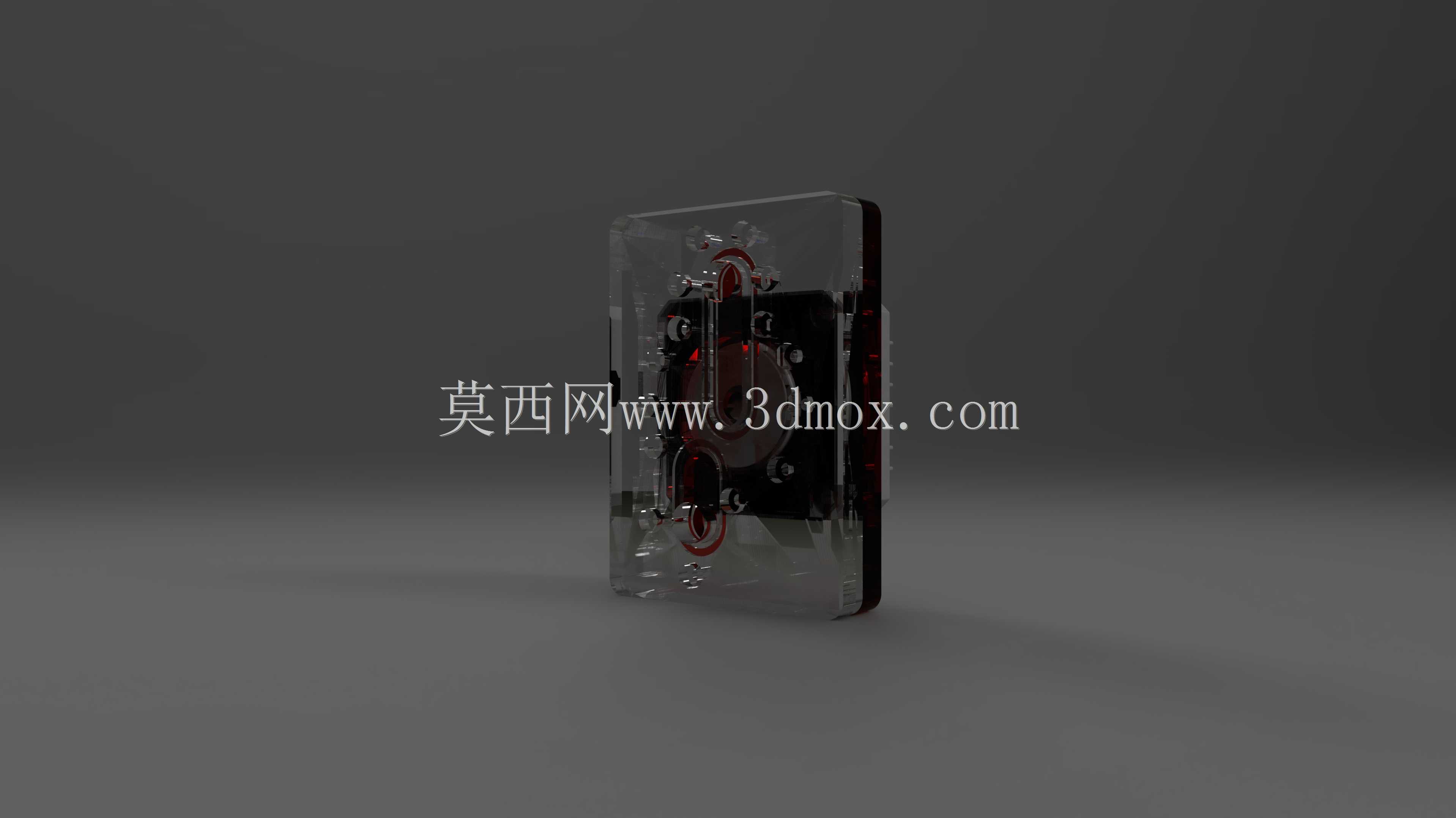

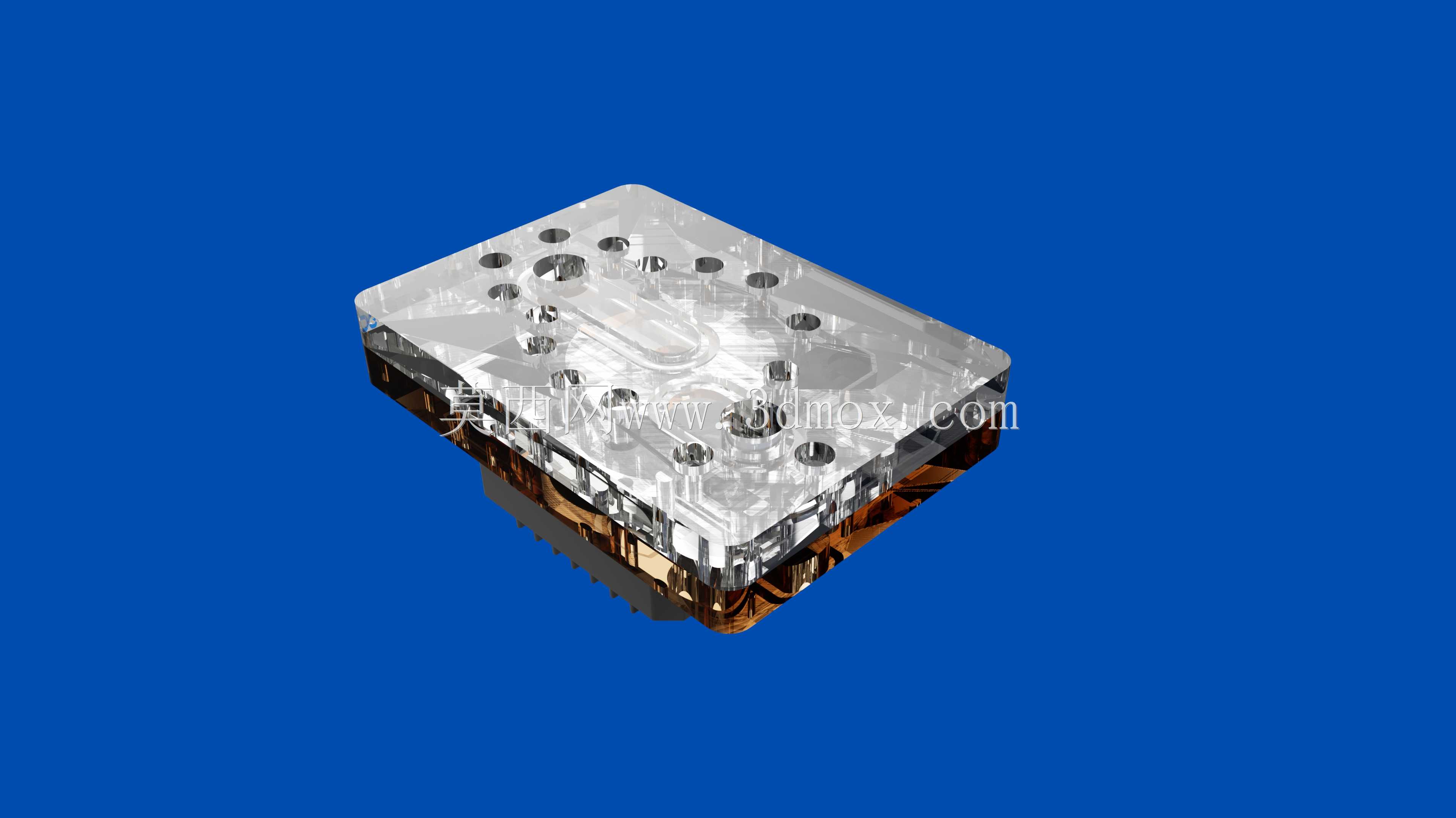

这款泵头结构主要面向小型闭环液冷循环场景设计，可适配桌面级切削设备冷却回路、小型电子设备液冷散热系统这类对泵体体积、运行稳定性有较高要求的应用场合，实际使用中可直接串入流体回路，为冷却介质提供稳定的循环动力，避免回路出现气阻、流量不足导致的散热或冷却失效问题。从结构设计逻辑来看，整体采用薄型方体布局，将叶轮驱动组件、流道腔体整合在透明壳体内部，透明外壳的设计并非仅为展示效果，实际使用中可直接观测内部叶轮运转状态、流体流动情况以及是否存在积气问题，日常运维时无需拆解泵体就能快速判断运行故障，大幅降低排查成本。壳体边缘做了等厚圆角处理，既避免薄壳结构注塑成型时出现应力集中导致的开裂问题，也能减少安装过程中边角磕碰造成的壳体损伤，进出液接口采用对称式布局设计，可适配不同方向的管路排布需求，安装时无需额外调整泵体朝向就能匹配现有回路的管路走向，有效压缩安装所需的空间边界。内部叶轮腔采用偏心流道设计，匹配DDC驱动结构的动力输出特性，能在低转速工况下保持足够的输出扬程，减少小流量回路里的湍流损耗，叶轮与壳体之间的配合间隙控制在合理范围，既避免运转过程中出现刮蹭异响，也能减少内泄漏提升泵体的容积效率。驱动组件的安装位做了嵌入式定位结构，装配时可直接将定子、转子组件卡入预设卡槽，无需额外做同轴度校准，能有效降低装配难度，提升批量组装的一致性。壳体外侧预留的安装固定位采用沉孔设计，安装后固定螺丝端面不会突出壳体表面，避免周边管路或其他组件与螺丝端头发生干涉，整体厚度控制在极小范围内，可适配狭窄空间内的安装需求，不管是嵌入小型设备内部还是固定在设备侧壁，都不会占用过多的安装空间。流道的转弯位置全部做了圆弧过渡处理，减少流体在腔体内的沿程阻力，降低泵体运转时的流体噪音，同时也能减少杂质在流道拐角处的沉积，延长泵体的免维护运行周期。
