多功能集成式桌面智能读写终端结构设计

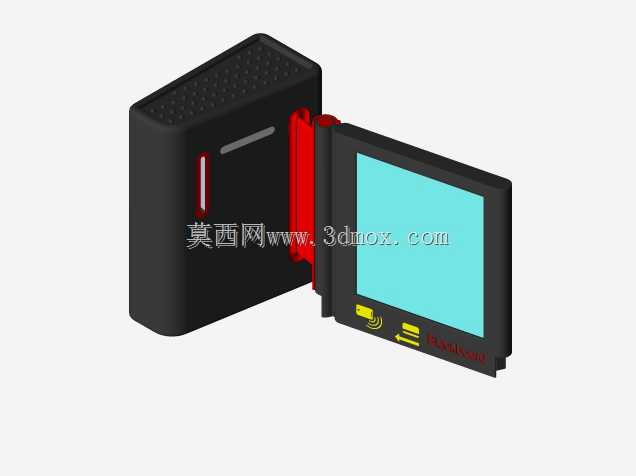

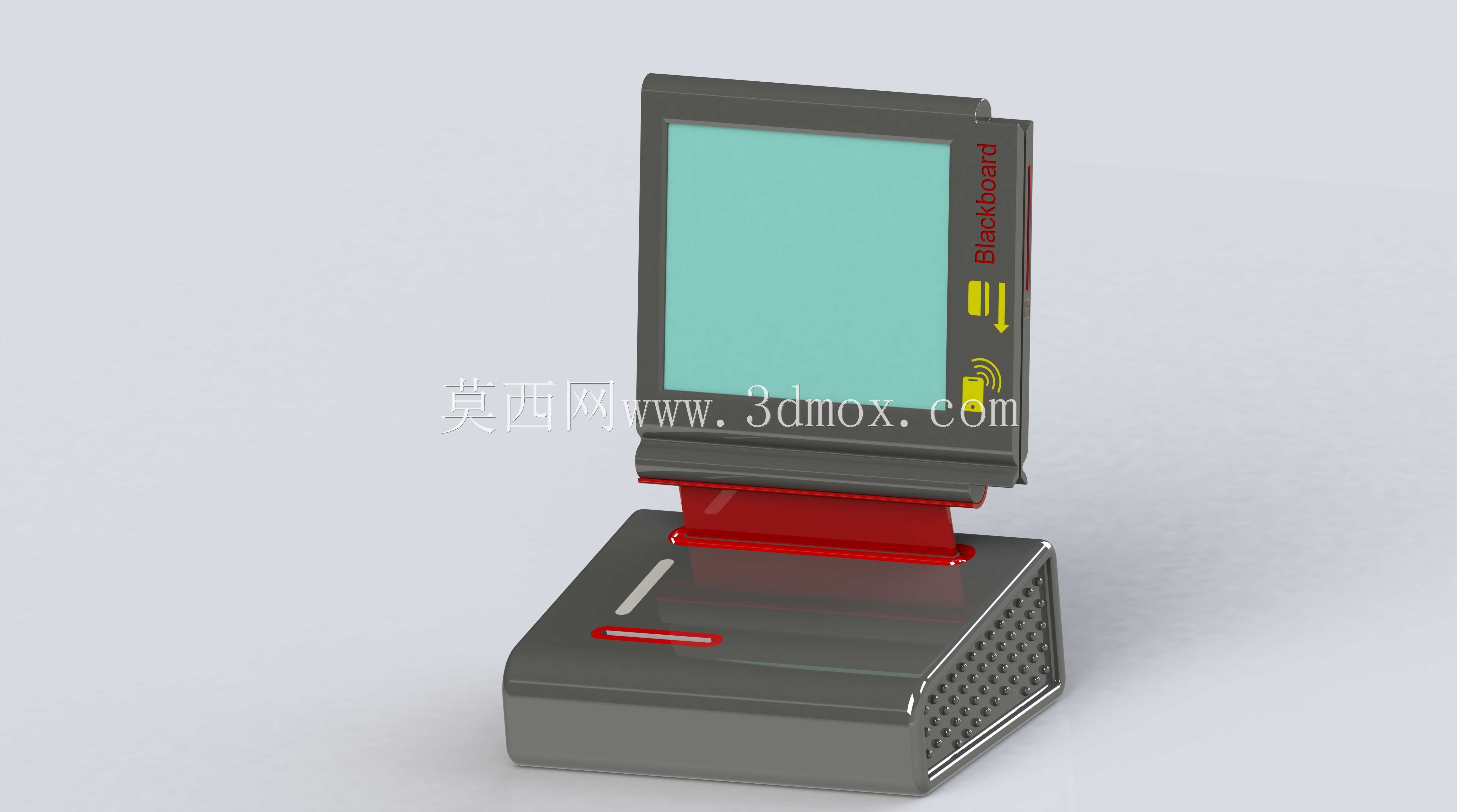

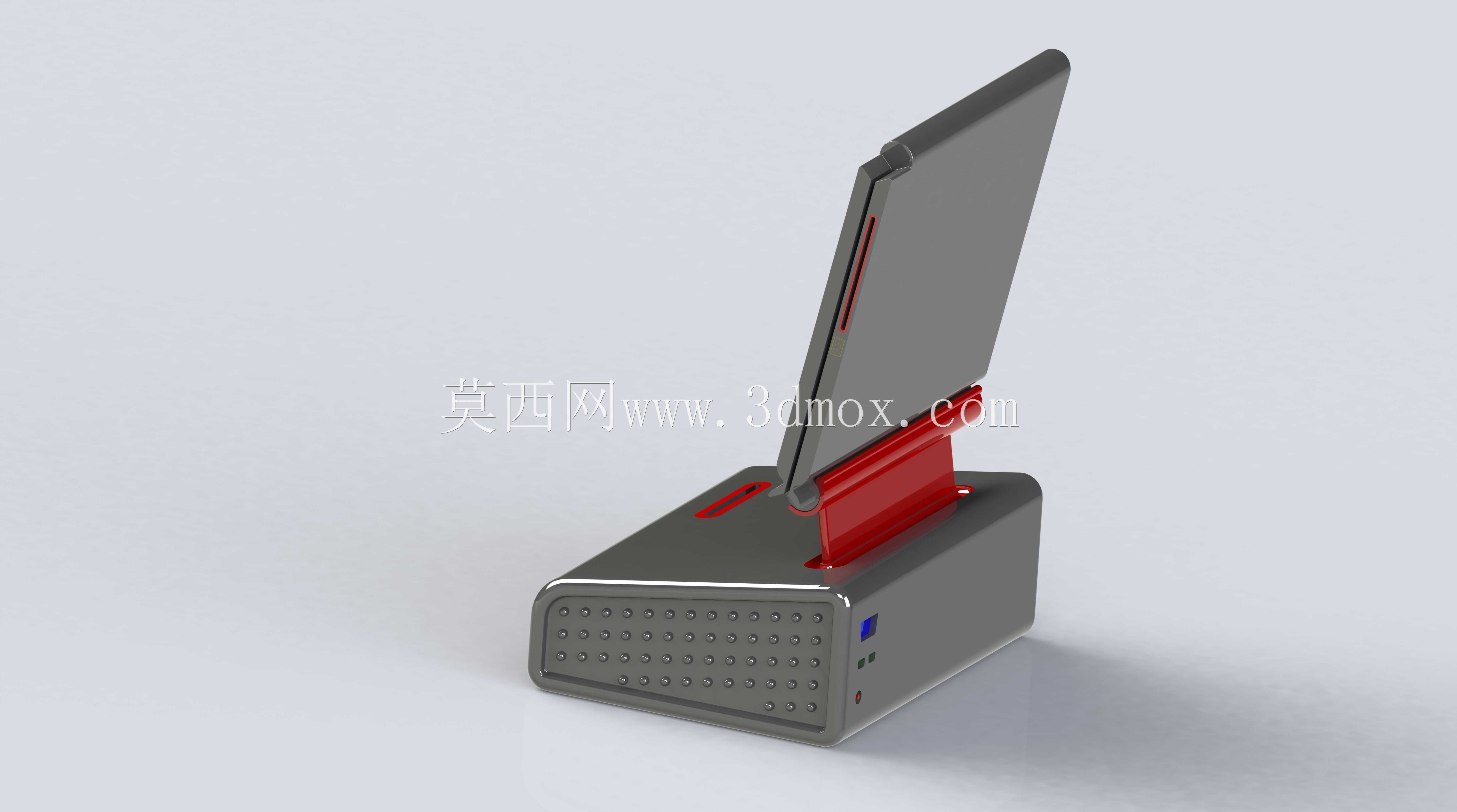

这款桌面式集成读写终端，主要面向政务办事大厅、社区服务网点、企业前台等需要多介质信息核验、凭证打印的高频服务场景，替代以往分散摆放的读卡器、打印机、信息显示屏等零散设备，压缩桌面占用空间的同时，简化办事人员的操作流程，减少不同设备间切换的操作步骤。设备采用上下分体式布局，下部为集成功能主机舱，上部为可调整俯仰角度的显示支架，整体底座采用梯形收边设计，放置在桌面时重心落在底座几何中心范围内，即使受到轻微外力触碰也不会出现侧翻，底座侧面预留的散热格栅采用矩阵式通孔设计，既保证内部电路工作时的热量自然散出，也能避免大尺寸杂物落入设备内部造成电路短路。上部搭载的7英寸液晶显示屏采用竖向安装布局，屏幕显示区域与垂直面保持15度左右的仰角，适配坐姿状态下操作人员的自然视线角度，无需刻意低头或抬头即可清晰读取屏幕显示内容，屏幕侧边集成的NFC感应区、磁条刷卡槽采用竖向排布，操作人员持卡片从上至下滑动即可完成磁条信息读取，靠近感应区即可完成非接触式卡片识别，操作动线符合日常使用习惯，无需刻意寻找识别区域。接口部分全部集中布置在底座后侧立面，包含2个迷你USB接口、1个串行232接口、电源输入插座，接线完成后所有线缆从设备后侧引出，不会干扰正面操作区域的使用，也能保持桌面布线整洁。设备外壳全部采用玻璃纤维增强塑料（GRP）模压成型，该材料具备较高的结构强度与抗冲击性能，长期高频使用下外壳不会出现开裂、变形问题，同时材料本身具备良好的耐腐蚀性，日常使用中接触消毒酒精、汗液等也不会出现表面腐蚀掉色的情况。设计过程中针对不同功能模块的电磁干扰问题做了分区隔离布局，将NFC读写模块、磁条读取模块与显示驱动电路、打印控制电路分别布置在底座内部的独立舱室，中间设置金属屏蔽隔层，避免不同模块工作时产生电磁干扰导致读卡失败、显示花屏、打印乱码等问题。打印模块出纸口设置在底座前侧斜面上，打印完成的凭证会顺着斜面自然送出，操作人员无需伸手到设备缝隙中取纸，出纸口旁设置的状态指示灯可以直观显示设备通电、联网、工作、故障等不同状态，方便运维人员快速排查设备问题。整体安装无需额外固定配件，直接放置在平整桌面即可使用，设备底部设置的防滑胶垫可以增大与桌面的摩擦力，避免操作刷卡时设备出现滑动，适配绝大多数常规服务台面的使用需求。
