十吨直臂式随车起重吊机三维设计模型

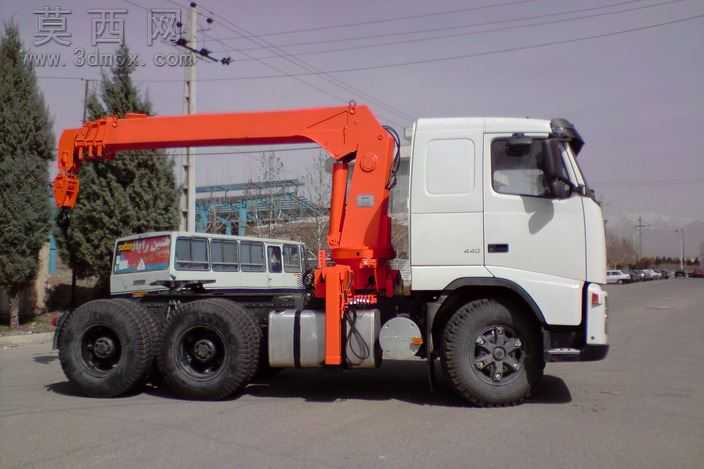

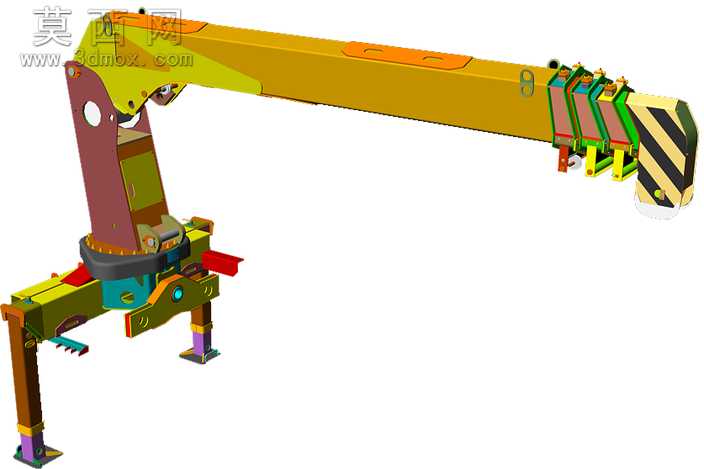

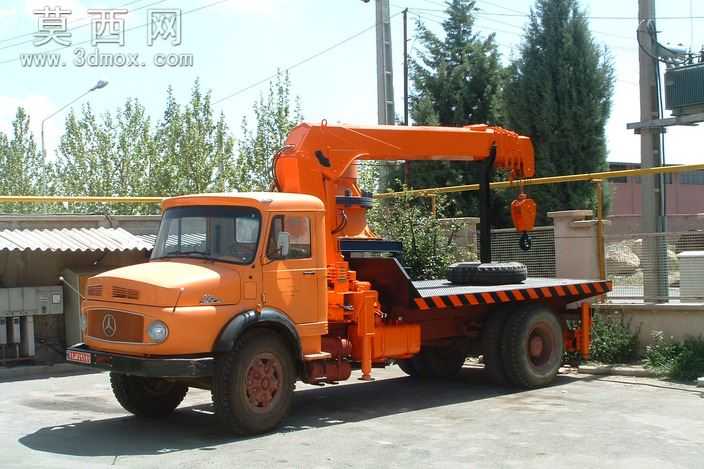

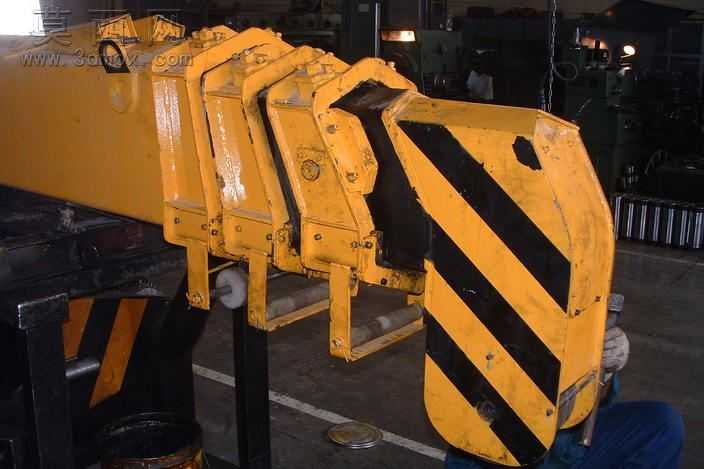

本模型为十吨额定载荷的直臂式随车起重机三维设计模型，整体采用自顶向下的参数化建模思路完成全结构搭建，完整还原了随车吊从回转基座、变幅支腿到多节伸缩臂架的全部机械结构，可直观呈现随车起重设备的整机布局与运动逻辑。建模过程中对各部件的装配约束做了精准定义，回转支承、变幅油缸、伸缩臂滑块、支腿伸缩结构均按照真实机械配合关系设置约束，可直接用于运动仿真验证，模拟吊机回转、变幅、臂架伸缩、支腿收放的全工况动作，校验各部件运动过程中的干涉情况。模型材质渲染贴合工程实际，基座与支腿结构采用高强度合金结构钢材质表现，臂架主体采用工程黄的涂装材质还原设备真实外观，臂端滑轮组、吊钩组件做了金属光泽与防滑警示涂装的区分，液压油缸、管路接头等细节部件也做了对应材质区分，渲染效果层次清晰，可直观区分不同功能的结构部件。结构设计上，模型完整呈现了多节伸缩臂的嵌套结构，臂间滑块定位、伸缩油缸排布、臂端防脱吊钩限位都做了精细化建模，回转基座的齿轮啮合结构、回转支撑安装位、变幅油缸铰接点均按照真实十吨吊机的载荷分布做了结构还原，四个可伸缩的H型支腿带有独立的垂直支撑油缸，可模拟作业时的支腿展开支撑状态，还原吊机作业时的稳定支撑结构。设计过程中充分考虑了随车吊的车载安装特性，基座安装接口尺寸符合通用载货汽车底盘的改装标准，臂架折叠收放后的整体轮廓满足道路行驶的尺寸要求，各铰接点的位置经过运动校核，保证收放过程无结构干涉，同时兼顾作业时的最大作业幅度与额定起升载荷的匹配性。模型各零部件均做了独立的结构分层，可直接导出工程图用于生产参考，也可用于起重机械的教学演示、结构优化设计参考，完整还原了中小吨位直臂随车吊的典型结构特征，具备较高的工程参考价值。
