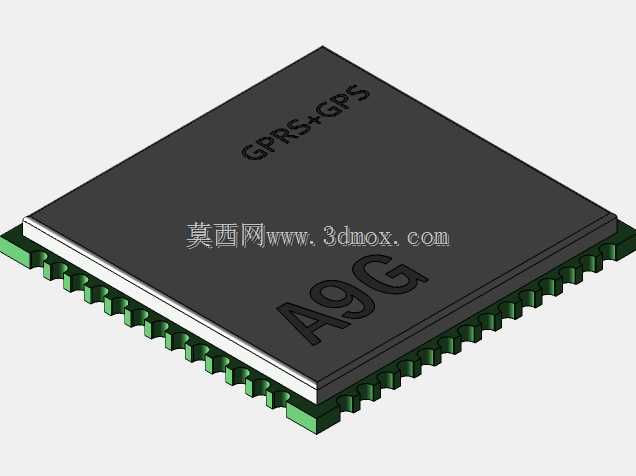

GPRS+GPS一体化A9G通讯模组结构设计

在物联网终端设备的硬件选型与结构适配环节，这类集成GPRS通讯与GPS定位功能的A9G模组，是低功耗广域数据传输场景里的核心元器件，常被用于车载定位终端、共享设备管控节点、远程环境监测采集终端、老人儿童防丢定位器这类需要同时实现位置上报与数据透传的设备中。不同于分体式的通讯加定位方案，该模组将两类功能集成在单颗QFN封装芯片内，能大幅缩减终端PCB的占用面积，给终端产品的小型化设计留出更多结构余量。从结构设计层面看，这类QFN封装的器件，建模时需要严格把控引脚的共面度参数，底部焊盘的尺寸公差要控制在贴片工艺允许的范围内，避免回流焊过程中出现虚焊、连锡的生产问题。模组本体的高度尺寸需要和终端外壳的内部净空做匹配，尤其是带金属屏蔽罩的终端结构，要预留足够的射频避让空间，不能让金属结构件遮挡GPRS与GPS的天线辐射区域，避免信号衰减影响通讯与定位精度。实际做整机结构适配时，还要考虑模组周边的器件布局，SIM卡座、射频匹配电路的摆放位置要和模组引脚对应，缩短高频信号的走线长度，减少信号传输过程中的损耗。该模组的SMS语音传输功能，也让它能适配需要远程语音告警的场景，比如工业设备的故障主动上报、智慧农业场景的异常状态语音提醒，不需要额外增加语音编解码芯片，就能实现基础的语音播报与通话功能。建模过程中，引脚的排布完全参照实际封装的引脚定义做还原，每个引脚的宽度、引脚间距都和实物尺寸保持一致，能直接导入PCB设计软件做封装匹配校验，也能用于终端产品的结构干涉检查，提前排查外壳、屏蔽罩与模组本体的装配冲突。做散热结构设计时，因为这类通讯模组在持续数据传输时会有一定的温升，建模时可以同步预留导热垫的安装位置，让模组工作时产生的热量能通过导热垫传导到终端外壳或者散热片上，保证长时间工作的稳定性。针对不同的安装场景，该模组的封装尺寸兼容主流的物联网通讯模组焊盘 footprint，在做产品迭代时，可以直接替换同封装的不同功能模组，不需要重新设计PCB结构，缩短产品的开发周期。在户外使用的终端设备中，还要考虑模组的工作温度范围适配，结构设计时要避免模组靠近设备内部的发热源，比如电源模块、功率器件，防止高温环境下模组出现工作异常。
