带双减震结构的自行车车架机理分析模型

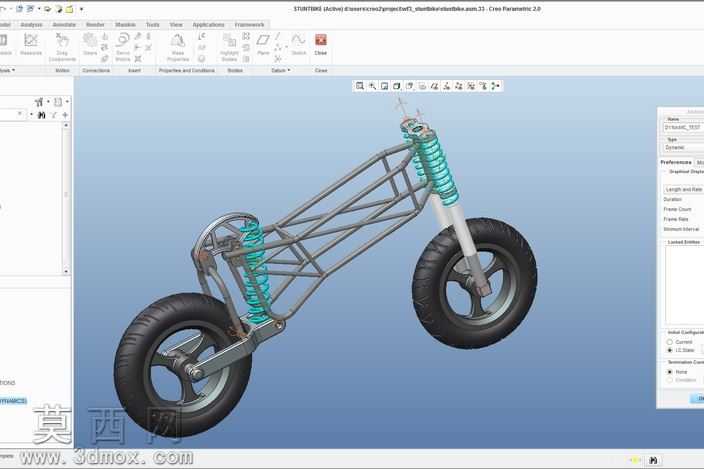

本模型为针对自行车骑行性能开展多学科优化分析所搭建的三维参数化模型，在PTC Creo Parametric环境中完成全结构建模与装配约束搭建，完整还原了带前后双减震配置的自行车核心承载结构。建模过程中首先以钢管桁架结构为核心搭建车架主体，采用空间线框搭建立体承载轮廓，通过等截面管材扫描生成每一根车架杆件，精准还原了桁架结构的受力传递路径，在保证结构强度冗余的前提下控制整体重量，适配轻量化设计需求。针对前后悬挂的减震系统，模型对螺旋弹簧与阻尼器做了精细化结构还原：弹簧部分采用螺旋扫描特征生成，精准还原了弹簧节距、线径、有效圈数等核心参数，阻尼器部分拆分出外筒、活塞杆、安装连接座等独立零件，还原了减震器与车架、摇臂的铰接安装结构，清晰展示了减震系统在骑行过程中吸收路面冲击的运动路径。行走部分的车轮模型还原了橡胶轮胎的胎面纹理、轮毂的辐条结构与轮轴安装位，前后轮分别与前叉、后摇臂完成同轴心装配约束，可模拟车轮转动、减震器压缩回弹的完整运动过程。模型搭建过程中为各零件赋予了对应材质属性：车架管材赋予金属钢材材质，减震弹簧赋予弹簧钢材质，轮胎赋予橡胶材质，阻尼器外筒赋予铝合金材质，在渲染视图中可直观区分不同功能部件的材质差异。设计层面围绕自行车骑行的多学科优化目标，将结构力学、振动学的分析逻辑融入建模过程，通过参数化关联可快速调整车架管件角度、减震器刚度阻尼参数、车轮轴距等核心变量，为后续开展减震性能分析、车架受力仿真、骑行平顺性优化提供精准的三维模型基础，完整呈现了自行车从结构设计到性能机理分析的数字化建模逻辑，可直观展示各部件的装配关系与运动机理，为自行车悬挂系统的优化设计提供可靠的三维数模支撑。
