利民C12Pro风扇替换式防震安装垫

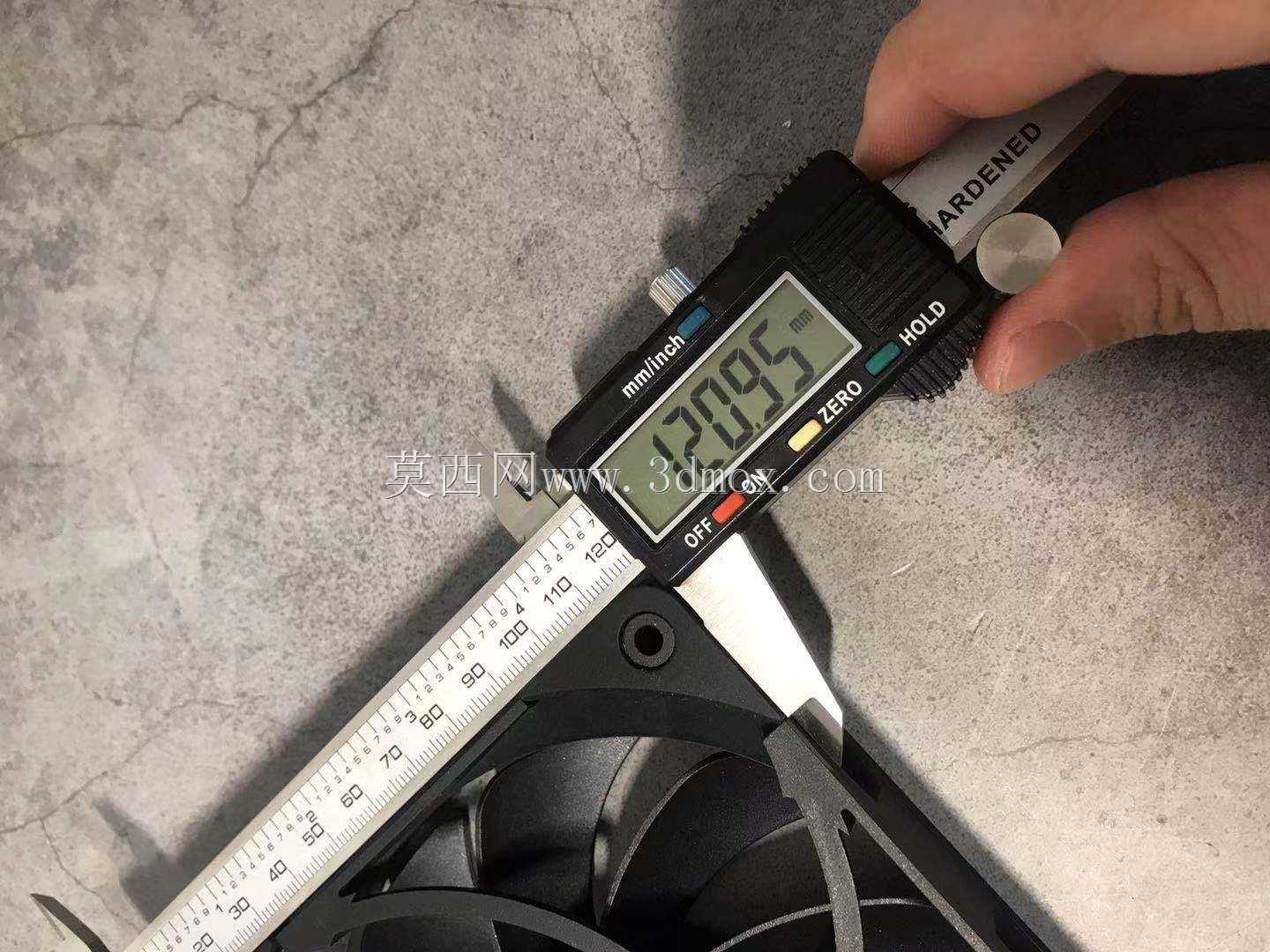

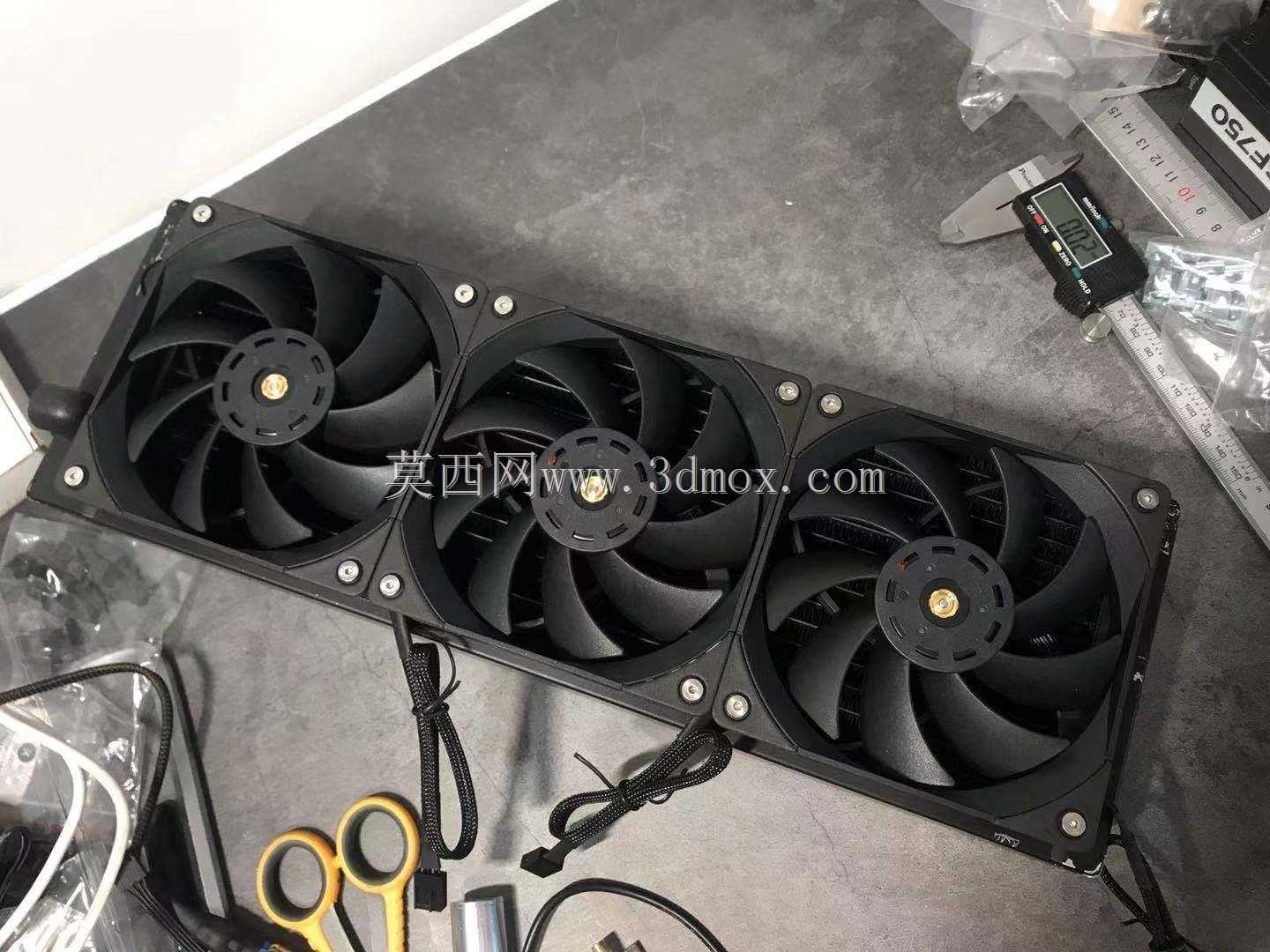

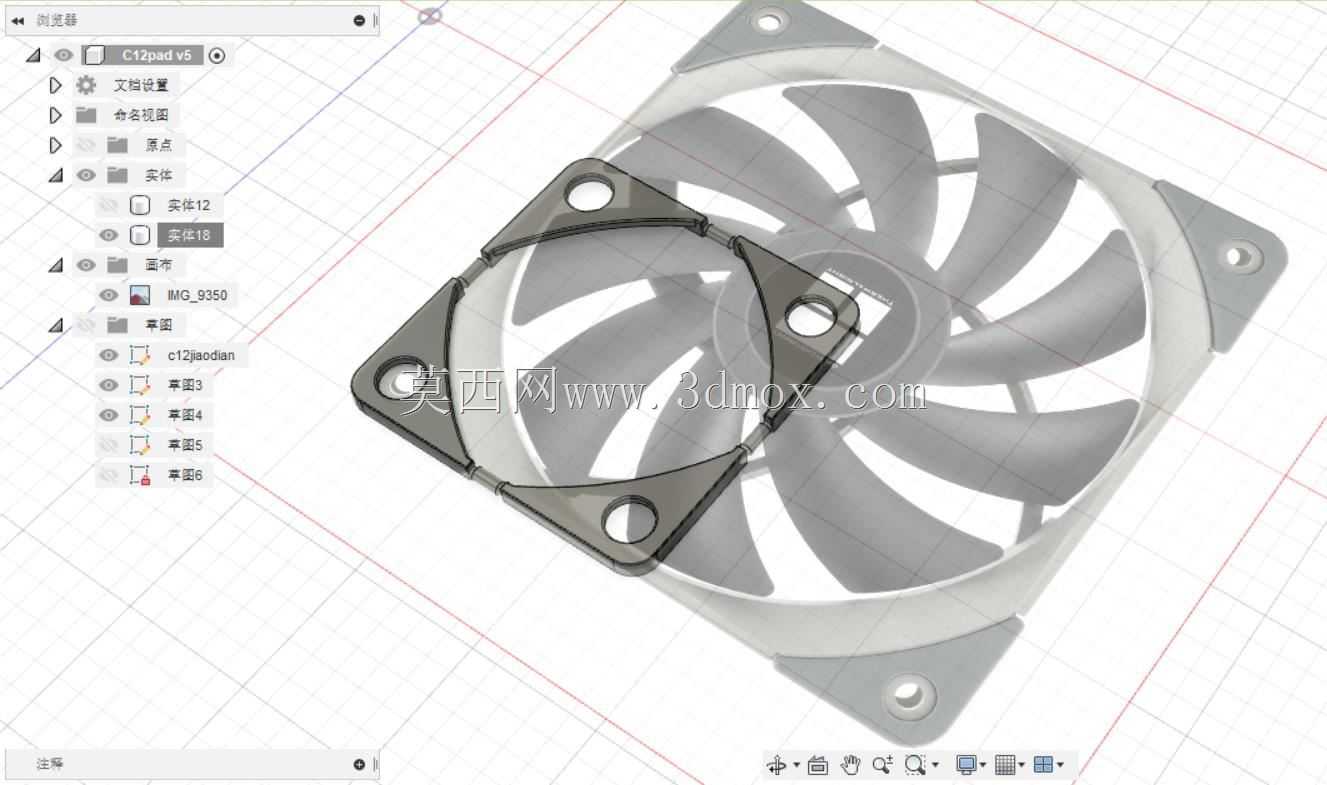

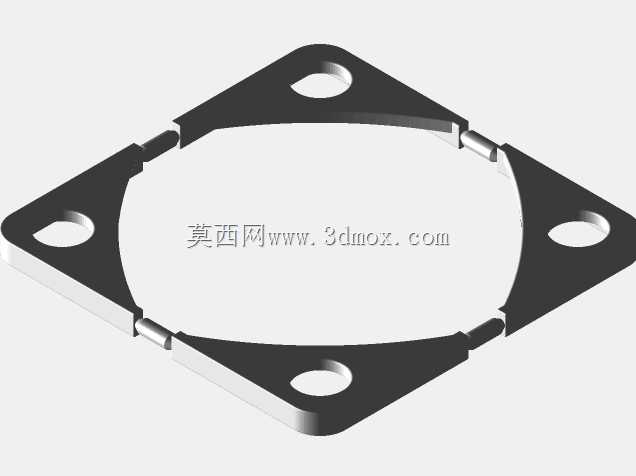

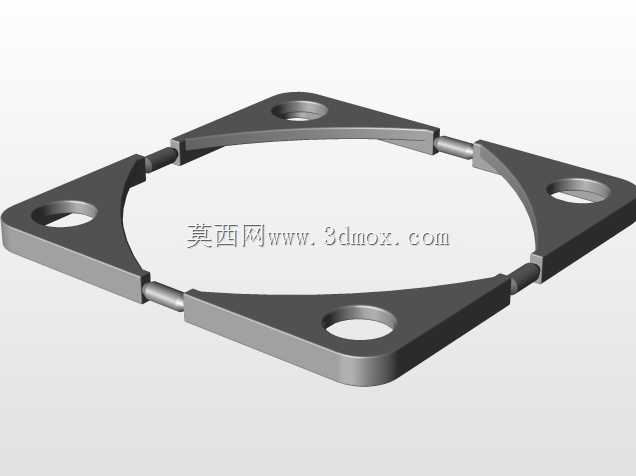

在桌面PC散热改装、小型工控机散热组件装配场景中，120mm规格轴流风扇是240/360规格冷排的标配散热部件，这类风扇的安装固定效果直接影响散热效率与运行噪音表现。常规市售风扇配套的原装防震垫，多采用通用尺寸开模，适配多数常规安装场景，但针对特定型号风扇与冷排的组合装配时，往往会出现尺寸匹配偏差问题。这款替换防震垫针对利民ThermalC12/Pro型号风扇的原装垫尺寸偏大问题做定向优化，原装防震垫安装后会让风扇整体外廓尺寸接近121mm，超出常规冷排安装位的预留边界，在240、360冷排上装配时，会出现风扇边角与冷排鳍片、安装扣具干涉的情况，强行拧装固定螺丝会导致风扇框架受力变形，长期运行下风扇动平衡被破坏，不仅会提升运行风噪，还会缩短风扇轴承的使用寿命。设计这款替换件时，首先锚定120mm风扇的标准安装孔位作为基准，四个安装孔的中心距严格遵循105mm*105mm的行业通用规范，保证可以直接适配标准冷排、机箱风扇位的安装孔位，不需要额外对安装位做扩孔、打磨处理。防震垫的主体边框做了收窄处理，将垫体的外廓尺寸控制在标准120mm边界内，避免垫体外沿超出风扇框架边缘，从根源上解决安装时与冷排结构的干涉问题。垫体与风扇框架接触的一面做了限位凸台结构，凸台尺寸与风扇框架四个角的安装沉槽精准匹配，安装时可以直接卡入沉槽完成预定位，不需要手扶对准孔位就能直接穿装固定螺丝，提升装配效率。垫体厚度保留了3mm的减震行程，既可以吸收风扇运行时产生的高频微振动，避免振动传递到冷排、机箱钣金引发共振噪音，又不会因为垫体过厚导致螺丝拧入深度不足，保证风扇安装后的结构稳定性。材质选用具备一定阻尼特性的弹性材质，硬度控制在邵氏45-50度区间，既可以长期承受螺丝锁紧的压应力不出现永久形变，又能有效过滤风扇运行时的振动传递。在实际装配测试中，这款替换垫安装后风扇整体外廓尺寸严格控制在120mm标准范围内，在多款市售主流240、360冷排上安装时，不会出现边角干涉问题，螺丝可以顺畅拧入冷排的安装螺柱，锁紧后风扇框架受力均匀，没有出现翘曲、变形的情况，运行时的振动传递量相比原装偏大的防震垫有明显降低，不会出现冷排鳍片随风扇振动产生的细碎异音。同时这款垫体的结构做了轻量化处理，去掉了原装垫上多余的外延结构，不会遮挡风扇进风侧的边角进风区域，保证风扇的进风效率不受影响，不会因为安装垫的存在导致风扇风量出现可感知的衰减。针对多风扇并排安装的场景，相邻风扇之间的垫体不会出现互相挤压、顶碰的情况，保证多风扇冷排安装时的间隙均匀，不会出现安装应力累积的问题。
