服务器CPU主动式风冷散热模组结构

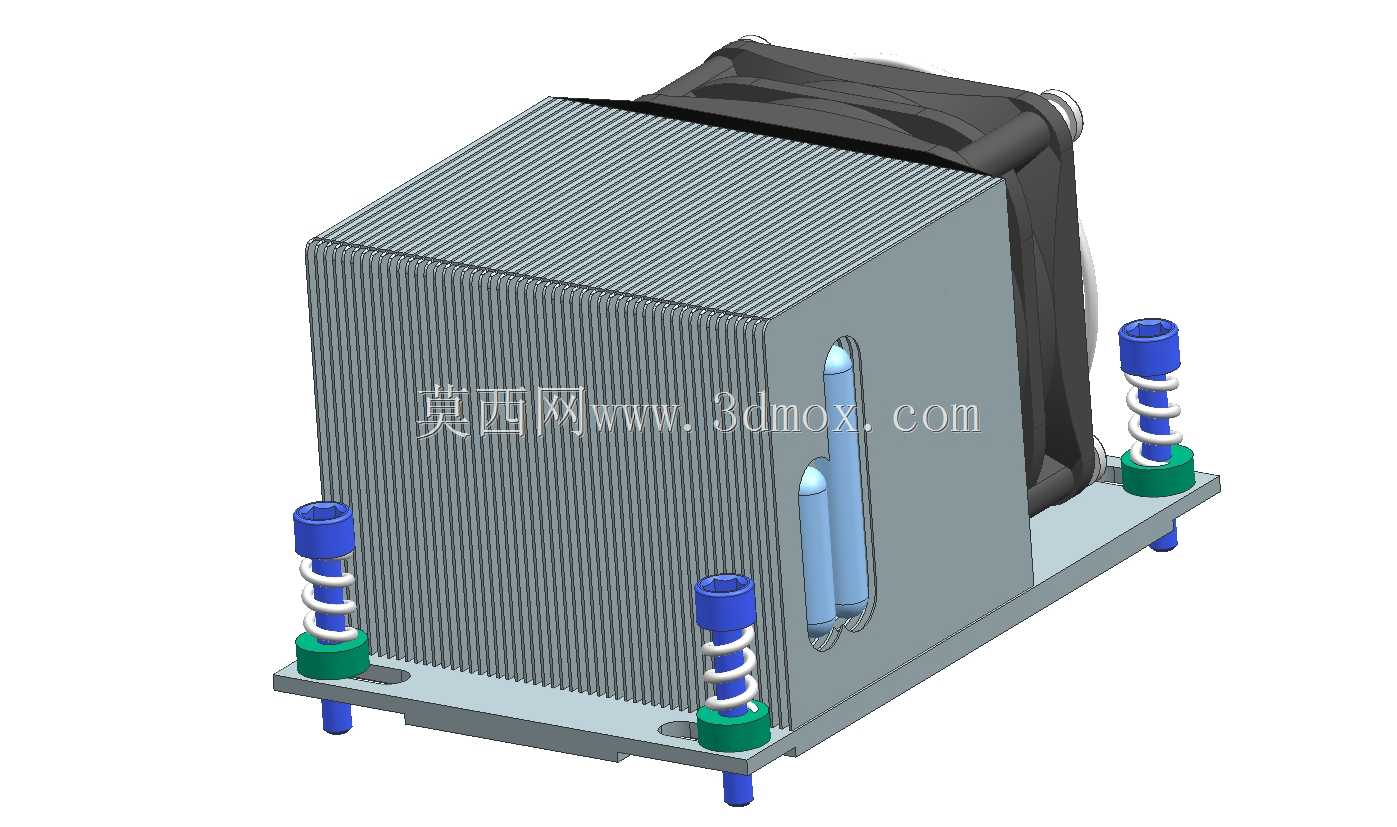

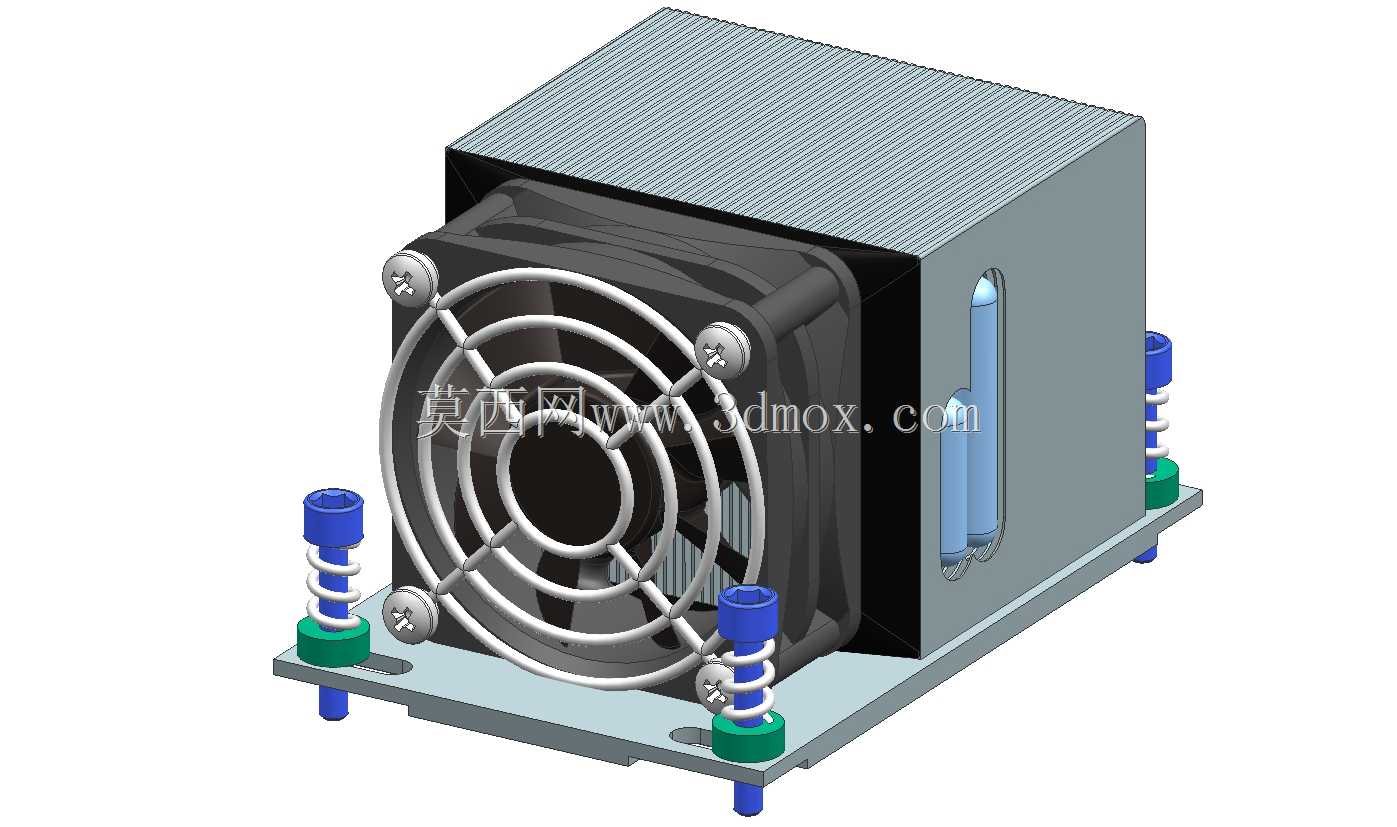

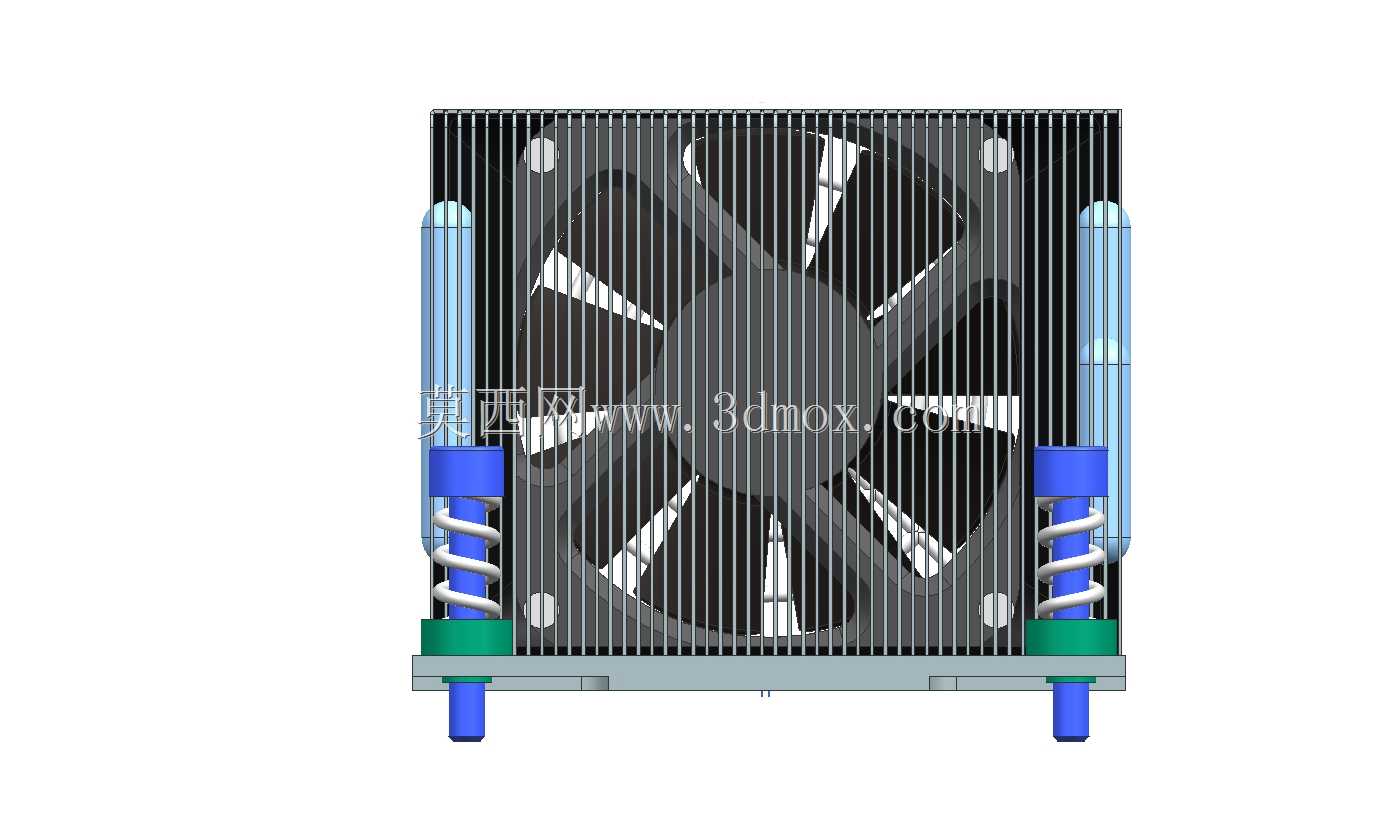

这款散热结构主要面向机架式服务器的CPU散热场景，适配1U/2U机箱内的狭小安装空间，解决高密度计算场景下处理器持续高负载运行的积热问题，区别于台式机消费级散热器的宽松安装条件，这类服务器散热结构需要严格控制整体高度，同时保证足够的散热鳍片换热面积与风压风量匹配。从结构组成来看，模组采用铝挤鳍片作为核心换热载体，鳍片采用密齿排布设计，在有限的立方空间内尽可能拓展空气接触面积，搭配侧吹式轴流风扇形成定向风道，风扇外侧加装金属防护网罩，既可以避免运维过程中线缆卷入扇叶，也能对扇叶形成物理防护，减少运输震动带来的扇叶变形风险。底部的安装结构采用带弹簧的螺丝卡扣设计，四个安装柱对应服务器主板上的CPU固定孔位，弹簧的预紧力可以均匀控制散热底座与CPU表面的贴合压力，避免压力不均导致的硅脂层厚薄差异，同时也能抵消机箱运输过程中的震动冲击，防止散热模组松动偏移。结构中集成的热管采用简化建模处理，实际应用中热管通过烧结毛细结构实现工质的相变循环，将CPU核心区域的热量快速传导至鳍片的各个区域，避免热量集中在鳍片根部导致换热效率下降。设计过程中需要严格控制整体安装边界，总高度需匹配对应服务器机箱的内部空间余量，安装脚的开孔位置公差控制在0.05mm级别，保证与主板孔位完全对位，避免安装时出现孔位偏差导致的主板受力变形。风扇的供电接口位置也做了避让设计，不会与周边的内存插槽、主板供电散热片产生干涉，运维人员在机箱内拆装内存、处理器配件时，不需要完全拆除散热模组即可完成操作。这类散热结构的风道方向与服务器机箱的前进后出整体风道完全匹配，不会在机箱内部形成紊流，能够配合机箱风扇组形成连贯的散热气流路径，在服务器满负载运行时，能够将CPU核心温度控制在元器件允许的工作区间内，避免过热降频影响计算性能。
