计算机显卡鼓风机式冷却叶轮结构设计

这款叶轮主要适配计算机独立显卡的鼓风式冷却场景，是显卡散热模组里的核心动部件，负责将鳍片积攒的热量通过定向气流快速带出机箱内部，避免GPU核心因持续高负载出现过热降频甚至硬件损伤。实际装机应用中，这类叶轮直接嵌套在散热鳍片的侧方风道入口，配合蜗壳结构形成定向高压气流，相比普通轴流风扇，能在有限的显卡厚度空间内产生更高的风压，穿透密集的鳍片间隙完成热交换，尤其适配功耗较高的游戏显卡、专业计算显卡的散热需求。

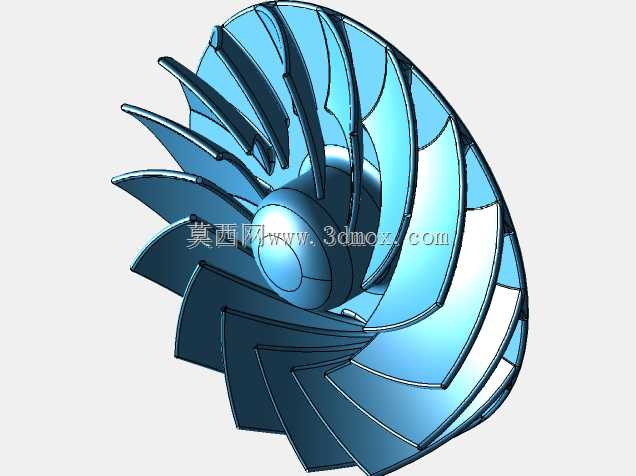

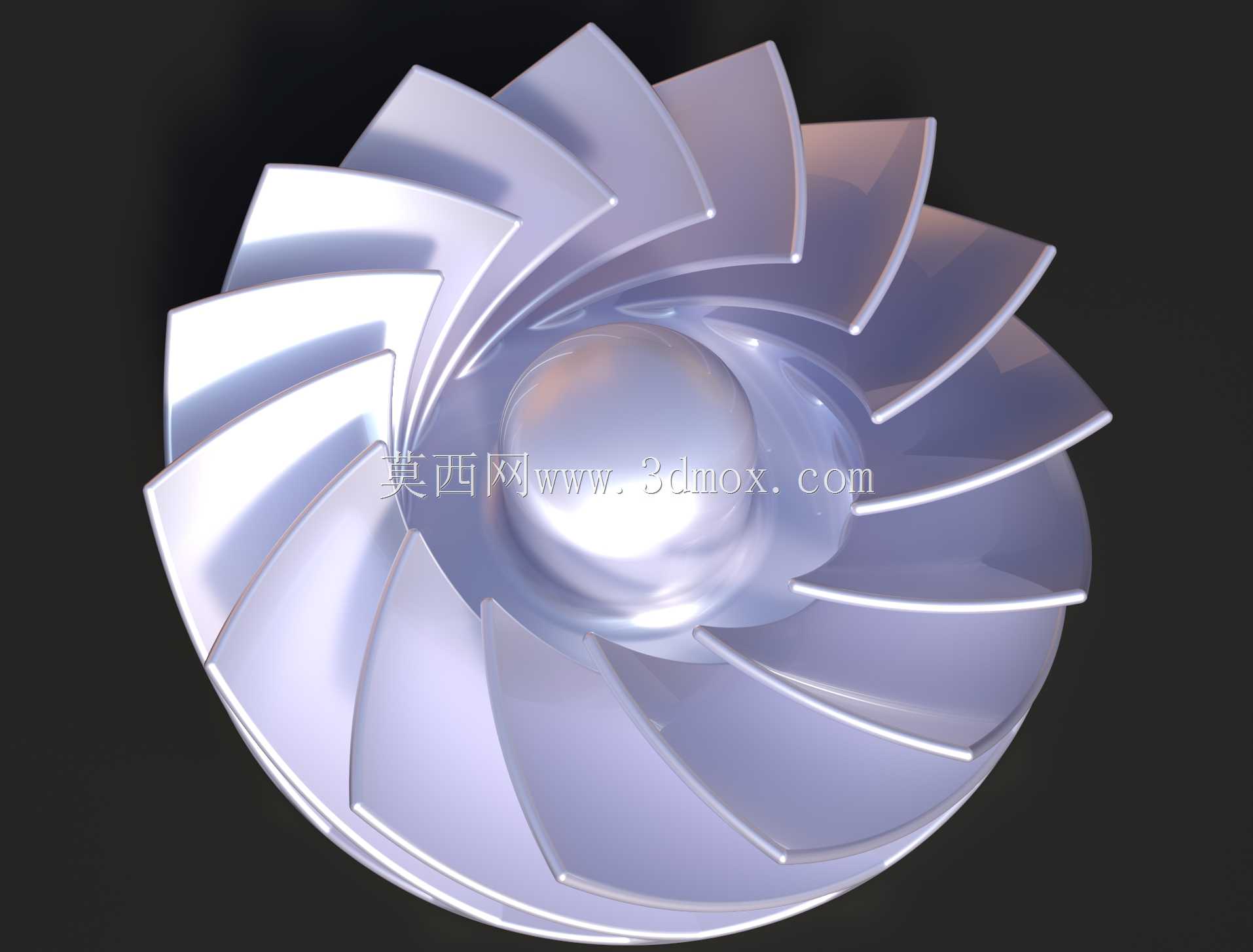

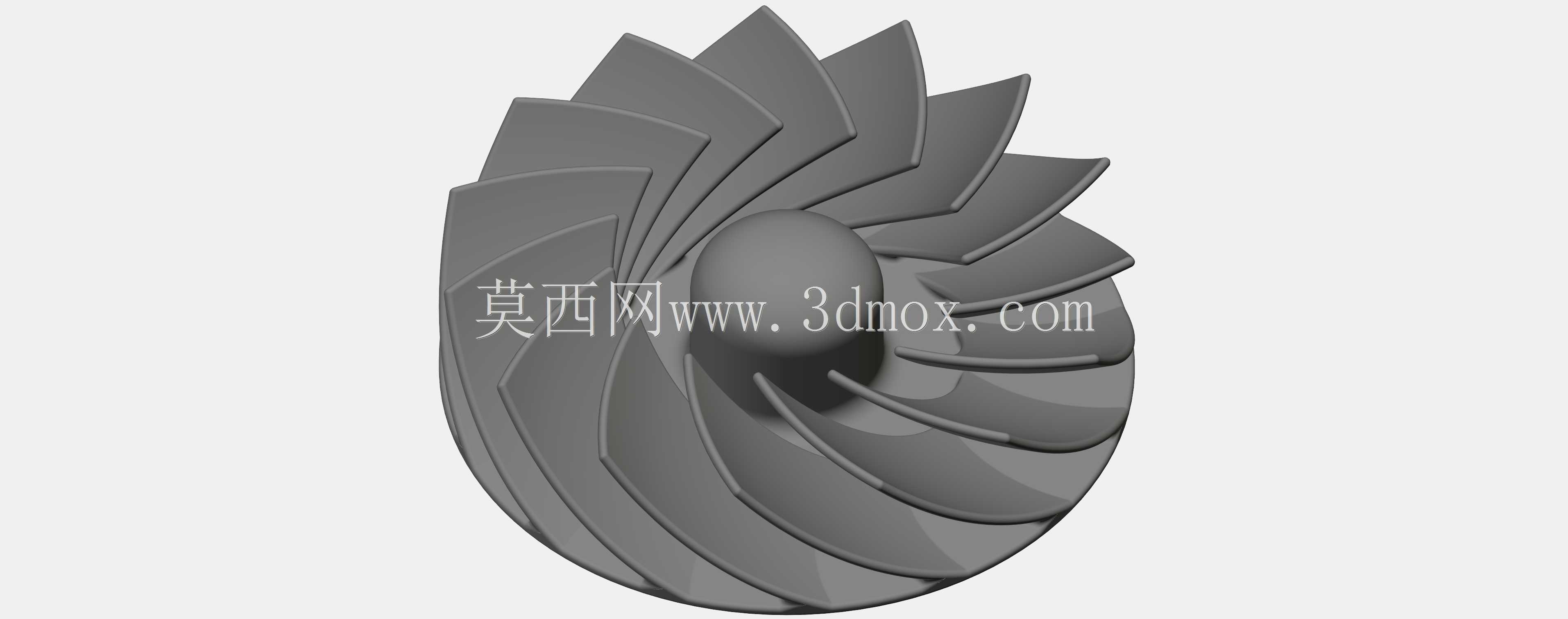

从功能特性来看，该叶轮采用后向离心式叶片构型，叶片沿轮毂呈螺旋放射状排布，每片叶片的曲面弧度经过气流走向优化，运转时能减少叶片表面的气流分离，降低紊流带来的风切噪音，同时保证足够的送风压力。轮毂位置做了圆弧凸起的导流设计，能引导进入叶轮中心的气流平滑转向叶片通道，避免中心区域形成气流涡旋造成压损。叶片边缘做了薄化处理，减少叶轮旋转时的端部漏风，提升整体送风效率。

设计过程中，首先要匹配显卡散热模组的安装边界：叶轮整体外径需适配显卡散热模块的预留安装位，轮毂中心的轴孔尺寸要匹配常用的显卡散热风扇电机轴径，轴向厚度不能超出显卡PCB板到机箱侧板的预留间隙，避免装机时出现干涉。叶片的数量和弧度经过反复调整，平衡风压、风量与运转噪音的关系——叶片过少会导致气流脉动明显，运转时产生异音，叶片过多则会增加叶轮自重，提升电机启动负载，同时增大风阻降低风量。叶轮的整体质心严格对齐旋转中心，做了动平衡校核，避免高转速运转时出现偏心振动，连带散热鳍片产生共振噪音，甚至影响显卡PCB板的焊接可靠性。

实际选型适配时，需要注意叶轮的旋转方向与蜗壳风道的匹配性，反向安装会导致气流方向逆转，完全丧失散热能力；同时叶轮与周边蜗壳、鳍片的间隙要控制在合理范围，间隙过大会产生回流漏风降低风压，间隙过小则可能因为运转抖动出现擦碰，引发异响甚至卡滞停转。这类叶轮除了显卡散热场景，也可适配小体积空间的鼓风散热需求，比如紧凑型工控机、笔记本外置散热底座、小型服务器的局部散热模组，只要安装尺寸与风压风量参数匹配即可替换使用。
