集成天线的粒子P1无线通讯模组结构设计

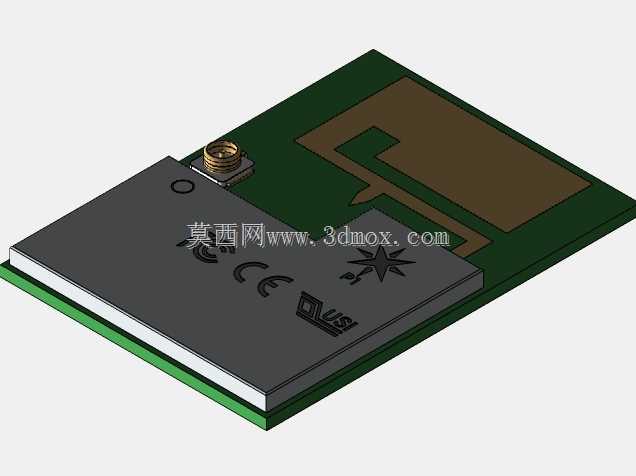

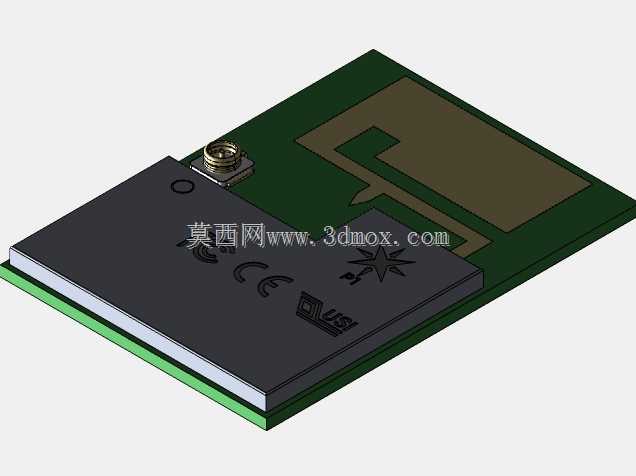

在物联网终端、小型传感节点的硬件集成项目里，这类集成板载天线的无线通讯模组是核心信号交互部件，很多做低功耗采集设备的结构工程师在堆叠内部元件时，都会优先选用这类集成度高的模组，省去单独调试射频匹配电路的环节。从结构设计角度看，这款模组采用PCB基板加屏蔽罩的叠层布局，板载的倒F型天线直接蚀刻在PCB顶层铺铜区域，不需要额外外接天线座，能大幅压缩终端设备的内部安装空间，适合对体积有严格要求的穿戴设备、便携采集终端使用。设计时需要重点考虑天线区域的净空要求，模组上标注的CE、FCC认证标识区域对应屏蔽罩的覆盖范围，屏蔽罩采用回流焊工艺固定在基板上，能隔绝板上其他数字电路对射频信号的电磁干扰，保证无线传输的稳定性。安装边界上，这类模组的基板厚度通常控制在1.6mm常规PCB厚度，屏蔽罩高度不超过3mm，整体堆叠后的总厚度可以控制在5mm以内，在终端结构设计时，只需要在PCB对应位置预留焊盘，不需要额外设计固定结构，通过SMT贴片就能完成装配，生产组装效率很高。实际应用场景里，这类模组可以嵌入到智能电表、环境监测传感器、小型智能家居控制节点中，负责设备和网关之间的无线数据传输，因为天线直接集成在板上，不需要考虑外接天线的走线和固定问题，结构设计时只需要注意天线区域不要被金属外壳覆盖，避免信号屏蔽，如果终端采用塑料外壳，只需要保证天线区域和外壳内壁保留0.5mm以上的间隙，就能保证信号传输效率。设计思路上，这款模组把射频前端、基带电路都整合在屏蔽罩下方，外围只需要预留电源、通讯接口的焊盘，硬件工程师做原理图设计时只需要连接对应的串口或者SPI引脚就能完成驱动，结构工程师在做堆叠时，只需要避让开天线区域的铺铜，不要在天线投影区域放置金属元件或者走线，就能保证模组的射频性能达标。从外形细节看，模组角落预留的射频测试座是生产阶段用来校准射频参数的，量产组装后不需要额外连接，屏蔽罩表面的丝印标注了认证信息和引脚定义，方便生产时的视觉检测和返修识别，基板边缘的走线都做了圆弧处理，避免贴片时出现应力集中导致基板开裂的问题。在做设备结构设计时，这类模组的安装位置通常会选在设备外壳的边角区域，尽量远离板上的开关电源、电机驱动等强干扰源，同时保证天线方向朝向设备外侧，减少信号遮挡，对于需要做防水设计的户外设备，这类模组因为没有外接天线的馈线穿孔，能大幅降低外壳防水结构的设计难度，只需要在外壳接缝处做密封处理就能满足IP65以上的防护要求。
