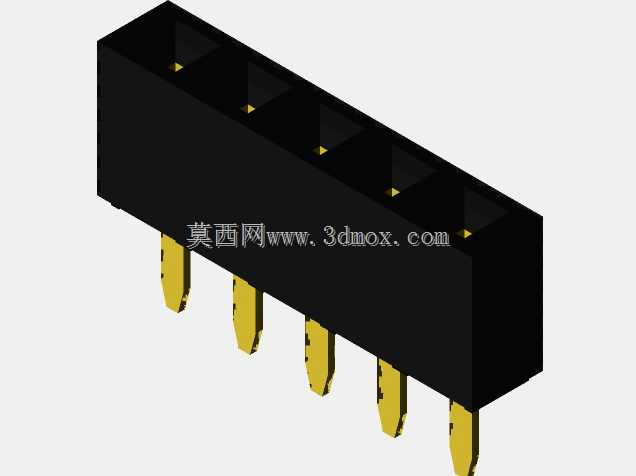

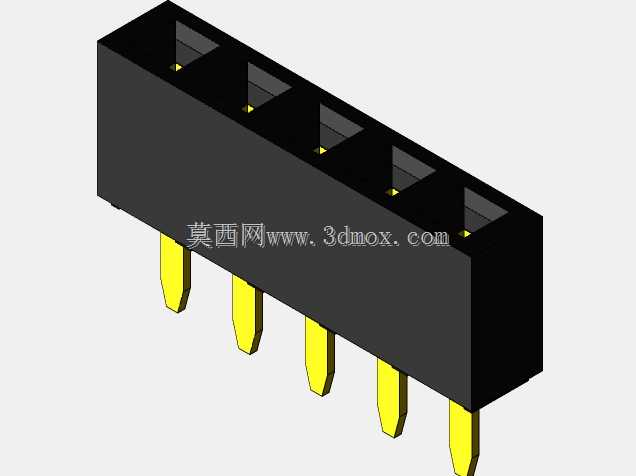

ZL305型5针内螺纹直插式排母连接器

这款直插式排母连接器主要应用在PCB板间垂直互联场景，常见于工业控制板卡、嵌入式设备、电源模块的板对板连接工位，承担信号与小电流传输的导通作用，在需要频繁拆装维护的设备内部，这类带内螺纹锁紧结构的排母相比普通直插排母，抗振动、防松脱的表现更适配工业现场的复杂工况。从结构设计来看，主体采用黑色绝缘基座，基座内部嵌装5路镀金接触端子，端子伸出端为直插式焊脚，适配2.54mm标准网格的PCB焊盘，焊脚长度经过优化，过波峰焊时不会出现连锡、爬锡过高的问题，同时基座上的内螺纹孔位可配合螺丝实现对接端的锁紧固定，避免设备运输或运行过程中受振动影响出现接插件松脱、接触不良的故障。外形尺寸方面，整体节距严格遵循2.54mm通用标准，总长度13.2mm，本体宽度2.5mm，整体高度5mm，安装时在PCB上预留的边界尺寸需要覆盖基座本体长宽，同时预留0.3mm以上的周边安全间隙，避免和周边贴片元件产生干涉。设计过程中，绝缘基座选用耐高温的工程塑料材质，满足波峰焊260℃峰值温度下的形变要求，接触端子采用铜合金基材镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用的导通稳定性，内螺纹嵌件在注塑阶段直接嵌入基座内部，相比后期压装的螺纹结构，抗拉力更强，反复拆装螺丝不会出现嵌件松动脱落的问题。在实际选型应用中，这类排母可以和同规格排针直接对插，配合螺丝锁紧后，连接可靠性远高于普通无锁紧排母，适合用在轨道交通、工业自动化设备这类对连接稳定性要求较高的领域，建模时严格按照实际安装尺寸还原了焊脚位置、螺纹孔位以及基座的避让结构，可直接用于PCB布局的干涉检查、整机装配的结构验证，不需要额外调整尺寸参数，能直接导入结构设计流程中完成整机的装配模拟，提前排查安装空间不足、对接错位等潜在设计问题。
