APC UPS配套焊接式电池笼结构设计

在不间断电源系统的现场部署场景中，铅酸蓄电池组的承载固定结构直接影响供电系统的运行稳定性与后期维护便利性，这款针对APC系列UPS开发的电池笼，正是面向中小功率UPS外置电池组的安装需求设计的钣金承载构件。从实际使用场景来看，这类电池笼多应用于机房、工业现场控制柜、小型基站等场景的UPS配套安装，需要承载多块串联的铅酸蓄电池，既要保证电池放置后的位置稳定性，避免设备搬运、运行震动过程中电池移位拉扯接线端子，也要兼顾现场焊接加工的工艺可行性，适配常规小型焊接车间的加工能力。

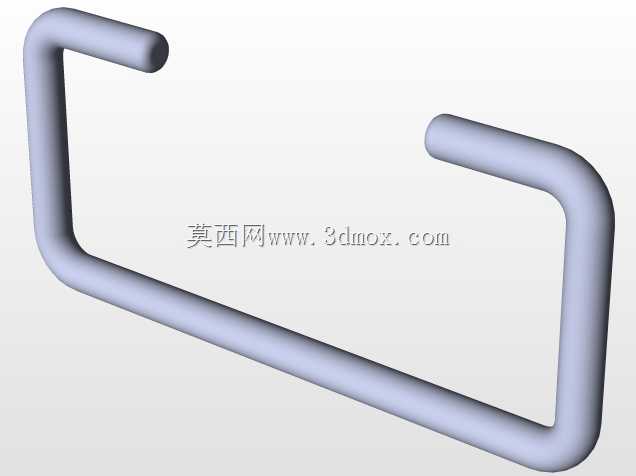

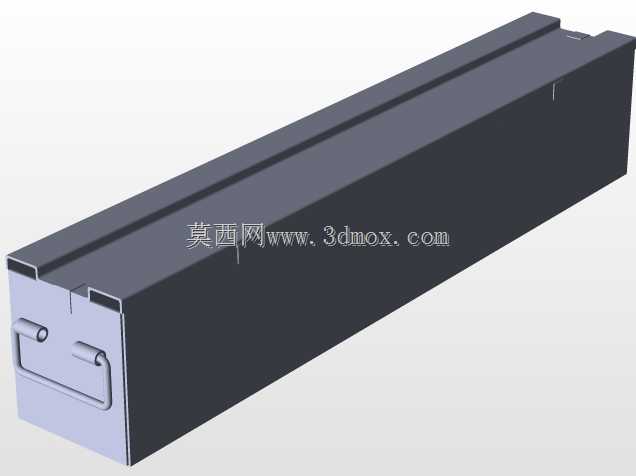

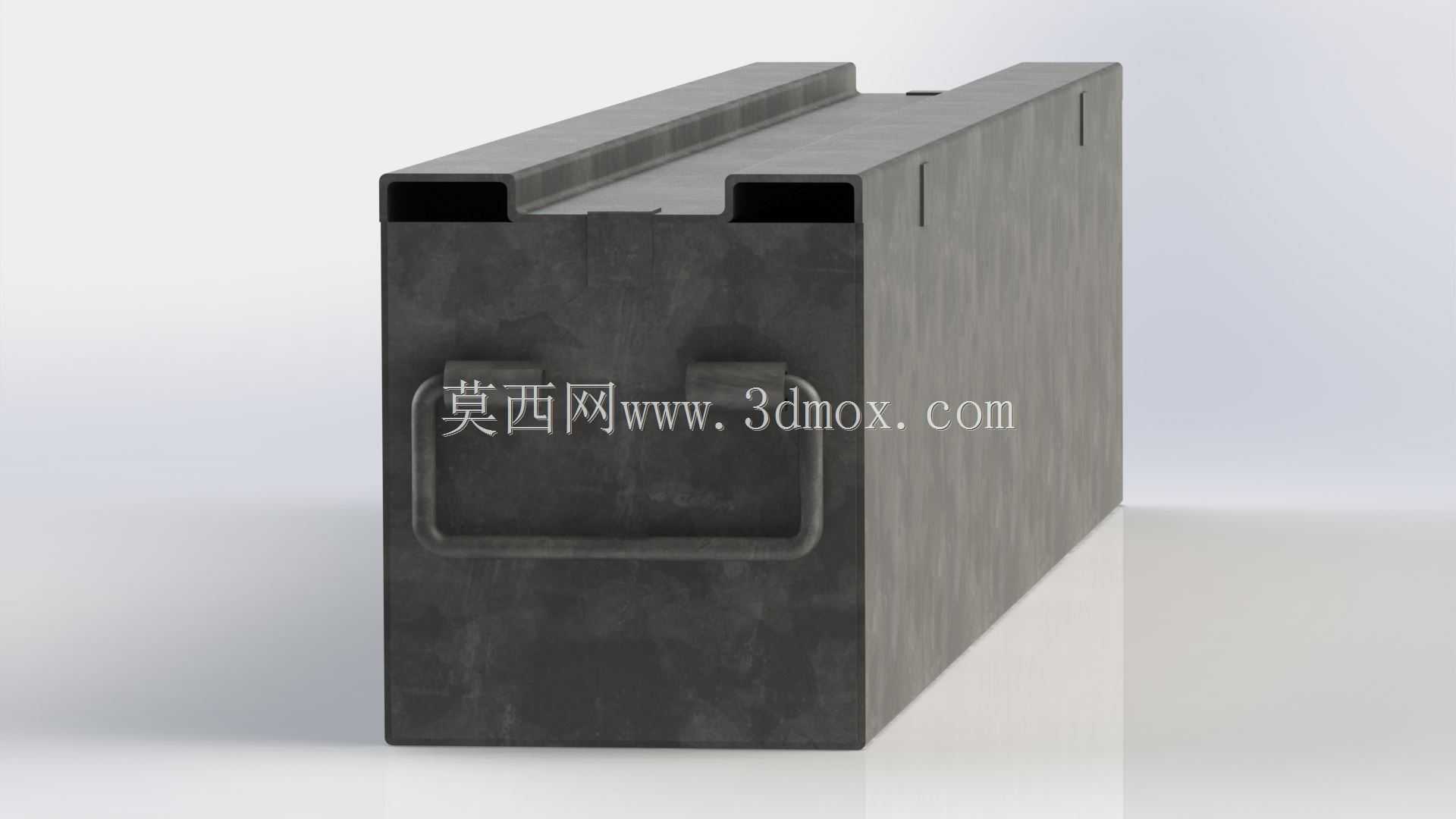

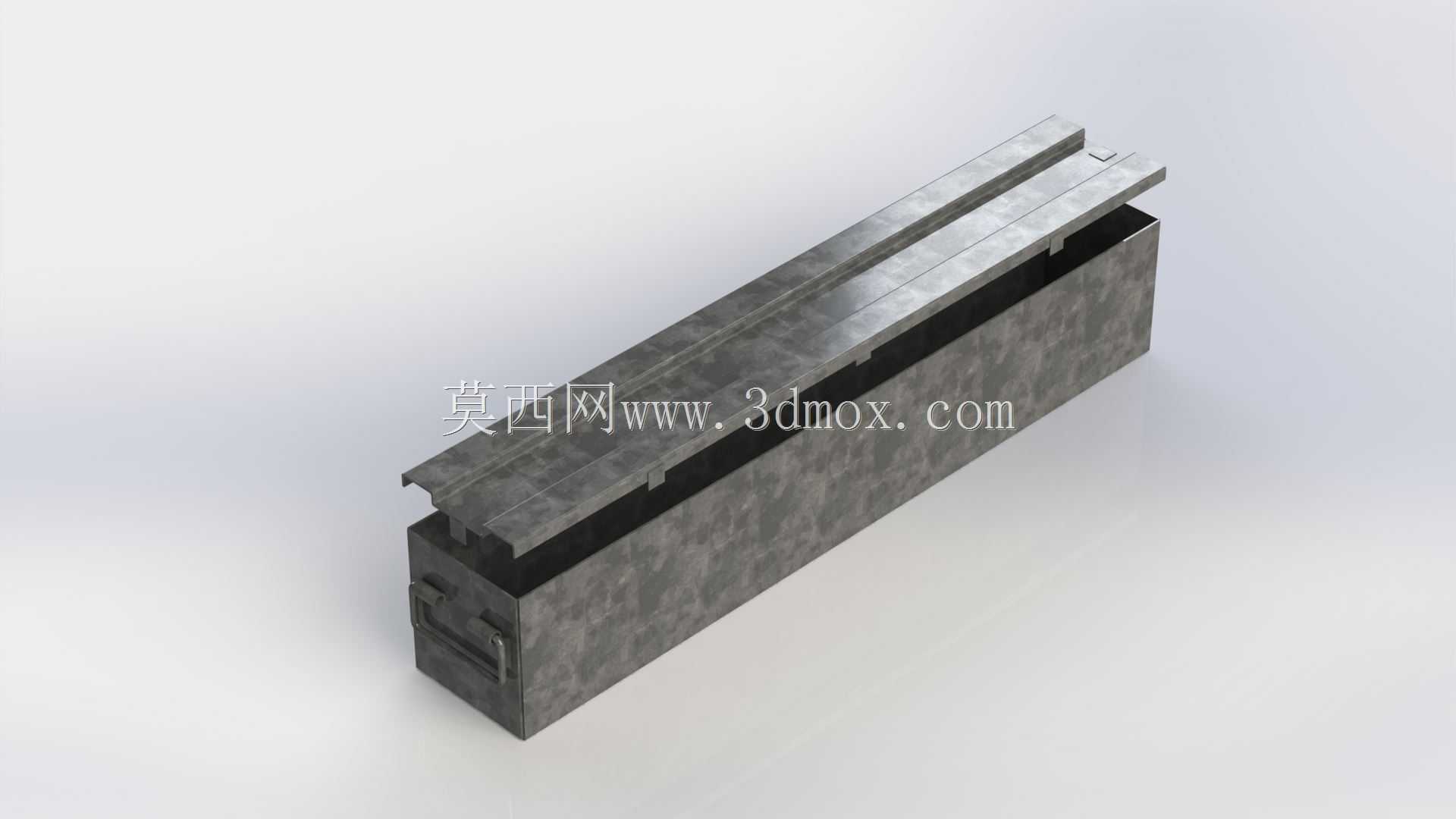

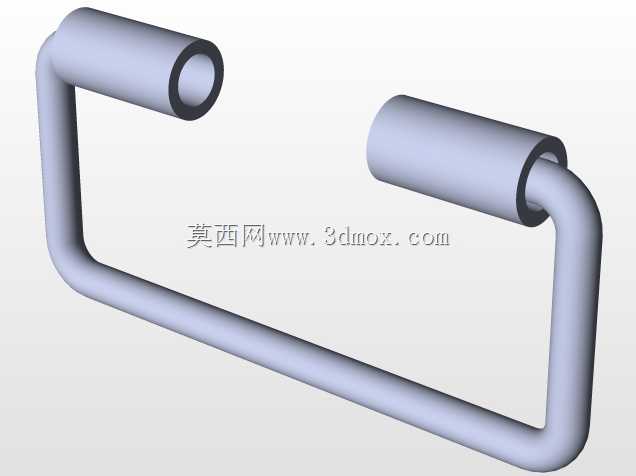

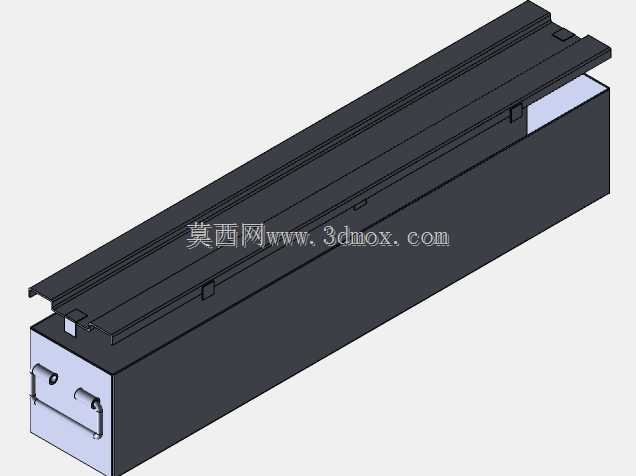

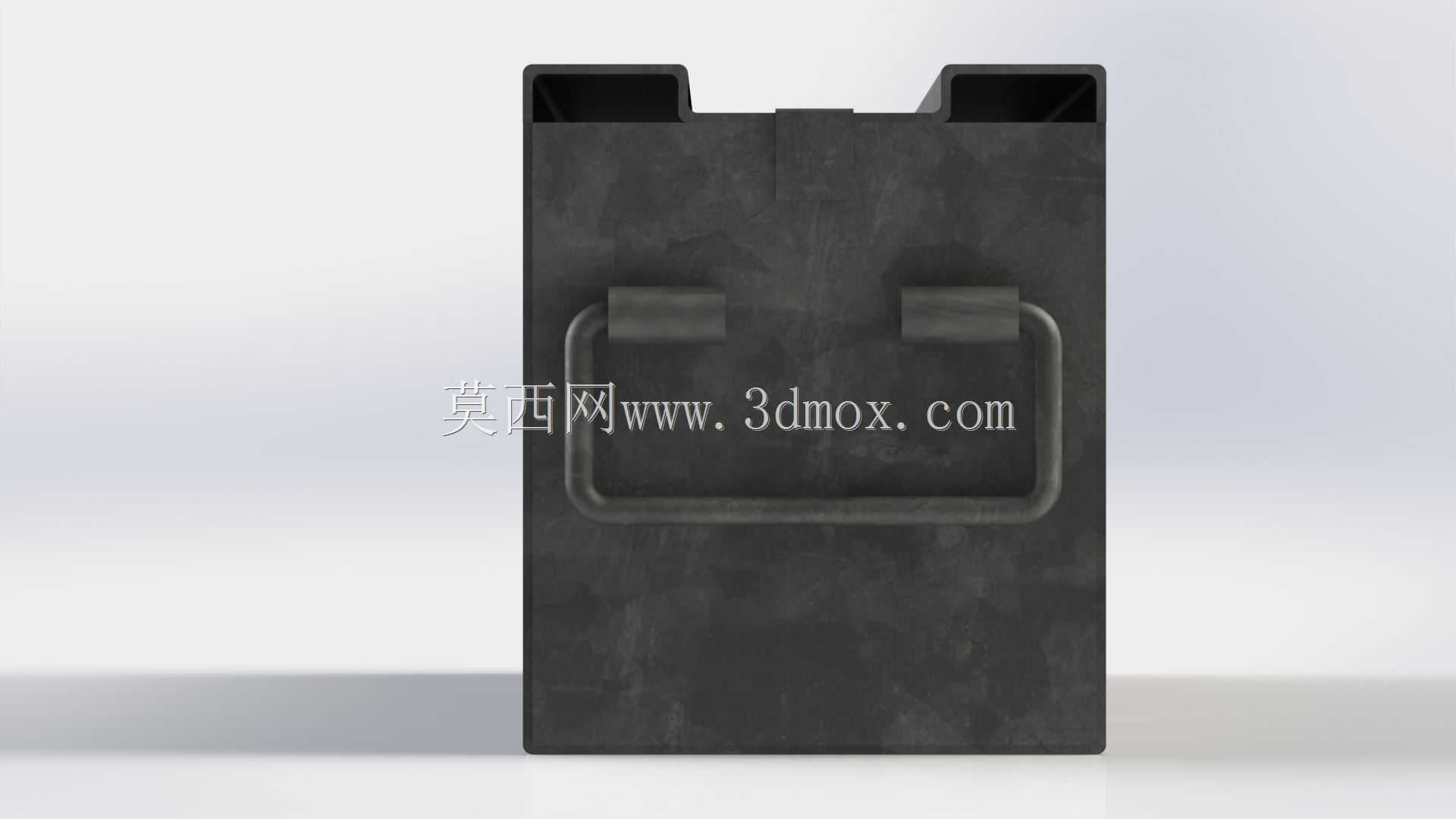

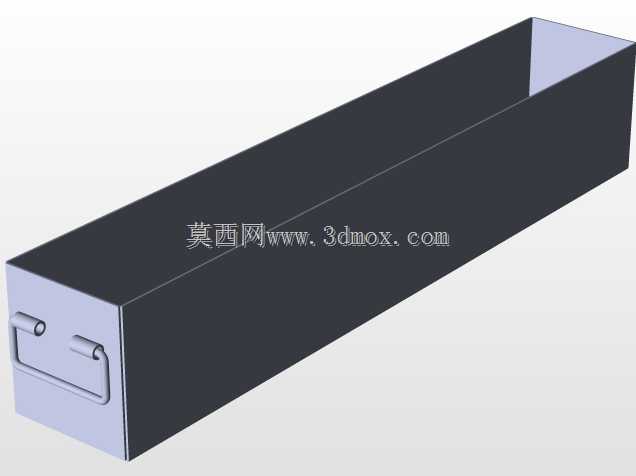

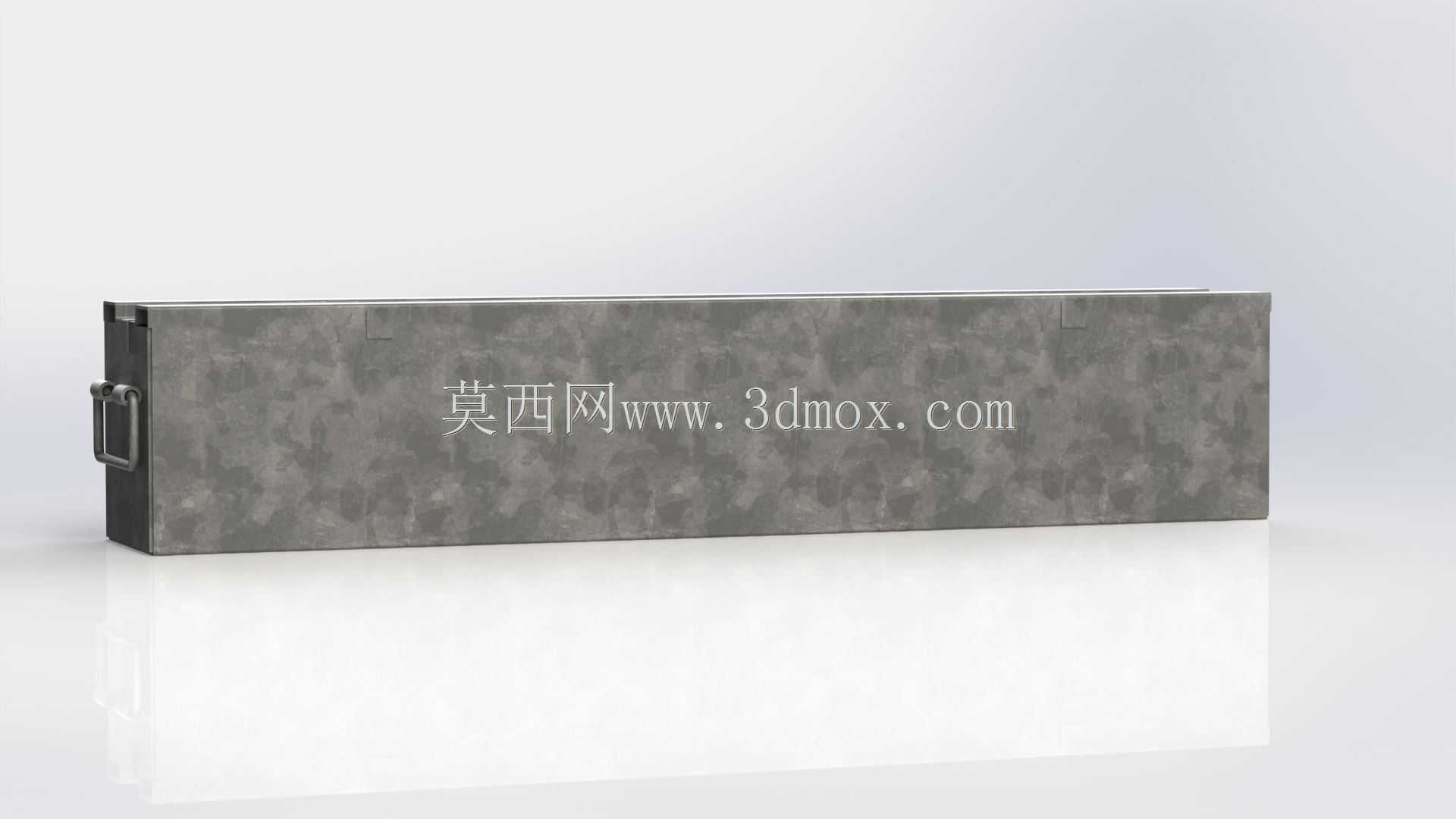

结构设计上，整体采用长方体槽式承载结构，主体侧壁采用折弯钣金成型，顶部两侧设置内凹的定位卡槽，电池推入笼体后可通过卡槽限制横向与纵向窜动，无需额外设置复杂的压紧结构即可满足固定需求。正面设置一体化折弯成型的U型拉手，方便电池笼整体移位搬运，拉手与侧壁采用连续焊缝连接，可承受整组电池装填后的整体重量，避免搬运过程中结构脱焊。笼体顶部预留的盖板安装位，考虑到常规小型焊接车间的折弯加工能力限制，未设计小半径弯曲的盖板卡扣结构，而是采用直边折弯配合后期自攻螺丝固定的方案，降低现场加工的工艺门槛，无需专用的小半径折弯模具即可完成整套构件的加工制作。

安装边界方面，笼体内腔尺寸匹配APC对应型号UPS配套的标准铅酸蓄电池外形尺寸，电池放入后侧壁与电池之间预留2mm的装配间隙，方便电池的装入与取出，避免间隙过小导致电池卡滞，也不会因间隙过大造成电池在笼体内晃动。笼体底部为整面平板结构，可直接放置在机房地面、机柜托盘或者支架上，无需额外设计专用安装底座，底部与承载面接触面积充足，可均匀分散整组电池的重量，避免长期放置出现局部变形。侧壁上预留的细小开槽为接线避让位，电池串联接线时可从开槽位置走线，避免线缆被笼体边缘挤压破损，同时也能规整线缆走向，方便后期维护时梳理线路。

从功能特性来看，这款电池笼没有多余的装饰性结构，所有成型特征均服务于承载、固定、搬运、走线的实际需求，钣金折弯的结构形式相比型材焊接的结构重量更轻，加工耗材更少，整体结构强度完全满足铅酸蓄电池组的承载要求，适配现场焊接加工的工艺条件，不需要复杂的机加工工序即可完成制作，适合小批量现场制作或者小规模配套生产使用。
