机床用四爪自定心卡盘精密结构设计

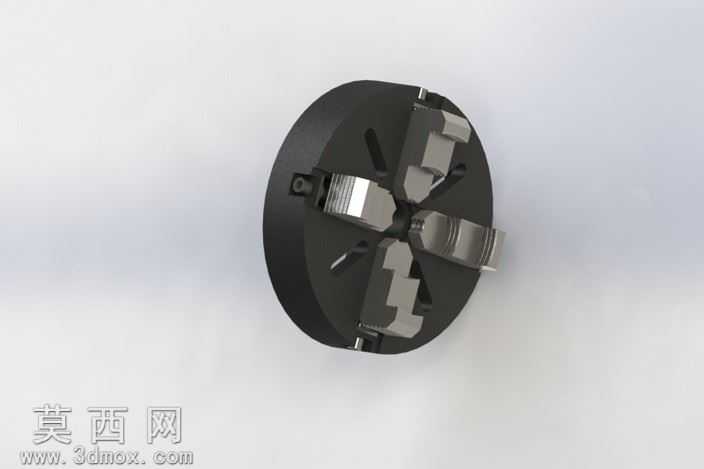

本作品为机床配套用四爪卡盘三维建模设计，建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，还原真实四爪卡盘的完整装配结构。建模阶段首先完成盘体基体的特征构建，以回转体特征为基础，精准绘制盘体上的四条径向导槽，导槽的角度公差、截面尺寸完全匹配实际卡爪的滑动配合要求，同时在盘体上预留了与机床主轴连接的安装定位孔、锁紧螺纹孔等细节特征，保证基体部分的结构合理性。随后完成四个卡爪组件的独立建模，每个卡爪分为滑动基座与可换卡爪牙两部分，滑动基座的导轨截面与盘体导槽做了精准的配合间隙设计，还原实际产品中滑动顺畅无卡滞的装配特性，卡爪牙部分的夹持齿形按照实际夹持需求做了细节刻画，齿形角度、齿距参数符合通用四爪卡盘的夹持防滑设计标准，同时还原了卡爪上的调节螺纹孔结构，匹配盘体内部的伞齿轮调节机构。内部传动结构的建模还原了四爪卡盘的核心调节逻辑，盘体内部的伞齿轮传动副做了完整的齿形建模，四个小伞齿轮分别对应四个卡爪的调节螺杆，转动任意一个伞齿轮即可带动对应卡爪沿导槽做径向移动，还原四爪卡盘可分别调节单个卡爪位置、适配异形工件夹持的功能特性。材质与渲染阶段，盘体主体采用铸铁材质表现，还原铸铁件哑光深灰的表面质感，卡爪部分采用调质合金钢材质，表现金属热处理后的细腻金属光泽，传动齿轮部分做了金属表面的细微纹理处理，模拟实际机加工后的表面刀纹效果，整体渲染采用柔和的工业产品打光方式，清晰展现卡盘各部分的结构层次与装配关系，既可以作为机床配套设备的三维展示素材，也可用于机械原理教学中四爪卡盘结构的演示参考，完整还原了该类机床附件的结构特点与功能逻辑。
