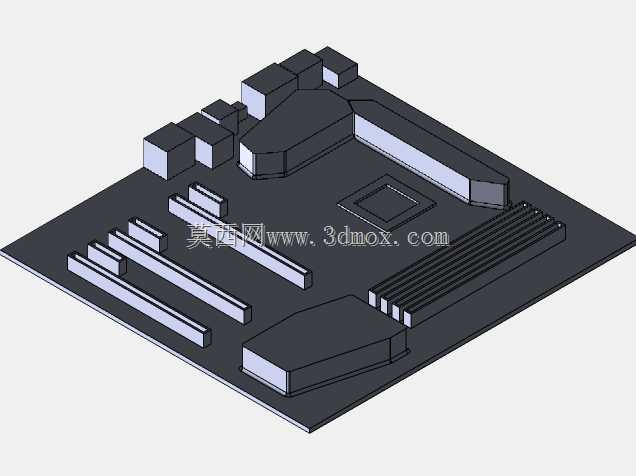

台式计算机主板结构三维数模

该三维数模还原了台式计算机主板的完整结构布局，可用于电脑整机结构适配验证、机箱安装位匹配校核、散热系统布局设计等场景。主板作为台式计算机的核心承载载体，承担着CPU、内存、显卡、存储设备等核心硬件的电气连接与物理固定功能，所有板载元件的布局直接决定整机的硬件兼容性、散热效率与安装便利性。从设计逻辑来看，建模过程优先还原了板上核心元件的位置边界：CPU插槽区域预留了足够的散热安装空间，对应塔式风冷、一体式水冷的扣具安装位做了边界避让，避免后续整机装配时出现散热模组与内存、板载装甲干涉的问题；内存插槽区域按照标准DDR内存的插拔高度做了空间预留，相邻插槽的间距符合通用硬件设计规范，保证多内存插满时不会出现空间冲突；PCIe扩展槽区域对齐机箱后部的扩展挡板位，槽位间距满足多显卡、扩展卡的安装厚度要求，同时预留了显卡尾部的支撑空间，避免长显卡安装后出现形变。板载的供电模块、散热装甲、接口区域都按照实际硬件的外形尺寸做了还原，后部I/O接口区域的开孔边界与标准机箱I/O挡片尺寸匹配，SATA、M.2等存储接口的位置预留了走线与硬盘安装的空间，主板的固定孔位完全遵循ATX板型的通用安装孔距标准，可直接匹配标准ATX、MATX机箱的铜柱安装位，不会出现孔位错位无法固定的问题。建模时对板上高低错落的元件做了准确的高度差还原，比如供电散热片、M.2散热装甲、板载音频模块的分隔区域都做了结构区分，能直观呈现主板表面的空间占用情况，结构工程师在做整机内部布局时，可直接借助该数模核对CPU散热器限高、显卡长度兼容、电源仓位置避让等核心参数，提前排查装配干涉问题，减少实际打样验证的迭代次数。板载的各类接插件位置也按照实际布线逻辑做了还原，主板供电插槽、风扇插针、前置面板接针的位置都符合常规装机的走线习惯，能为机箱内部的走线空间设计提供参考，避免出现线材长度不足、走线挤压硬件的问题。
