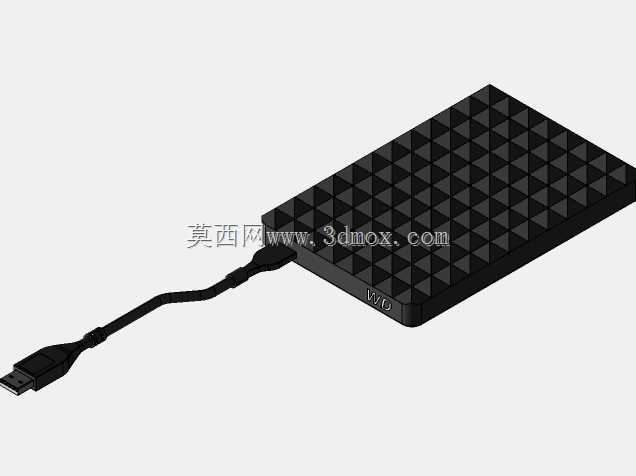

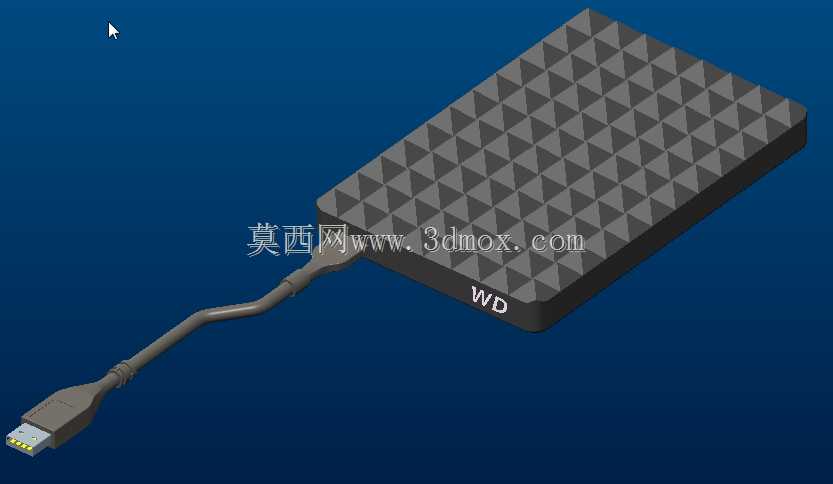

带USB传输线的外置移动硬盘连接线结构

日常做外置存储配套结构设计时，这类带一体USB线缆的外置硬盘连接结构是很常见的配套部件，很多桌面级外置存储、工业现场数据采集终端的外接存储单元，都会用到这类一体化的线缆连接设计，避免用户自行搭配线材出现接口不匹配、接触不良的问题。从实际使用场景来看，这类线缆一端是标准USB Type-A公头，用来对接主机端的USB接口，另一端是直接集成在硬盘端的专用接口，不需要额外做转接头，能减少信号传输的损耗，也能避免接口松动导致的数据传输中断。做结构设计的时候，首先要考虑线缆的弯折寿命，在线缆两端和接头衔接的位置做了应力释放的锥面过渡结构，日常插拔、挪动硬盘的时候，弯折应力不会集中在接头和线芯的焊接位置，能大幅提升线材的抗弯折能力，常规使用场景下反复弯折数千次也不会出现线芯断裂的问题。接头部分的尺寸设计要符合通用USB接口的规范公差，公头的金属外壳尺寸控制在标准公差范围内，插入主机USB接口时的插拔力控制在合适区间，既不会太松容易脱落，也不会太紧导致插拔困难。线缆本身的外被采用耐磨的柔性材质，能适应桌面摆放、设备机柜内布线等不同场景的使用需求，线径的选择兼顾了信号屏蔽性能和柔韧性，内部集成了电源线芯和差分信号传输线芯，外层带铝箔屏蔽层，能减少周边电磁环境对数据传输的干扰，避免传输大文件时出现丢包、掉速的问题。在安装边界上，这类一体化线缆的硬盘端接头是直接和硬盘壳体做配合的，设计时要预留好接头和壳体之间的密封间隙，做好卡扣定位，装配时不需要额外打胶就能固定牢固，后期维修更换也方便拆解。实际选型的时候，要注意线缆的长度匹配使用场景，桌面短距传输用短线材能减少信号衰减，机柜内布线可以根据走线距离选择合适长度，同时要保证接头处的注塑层和线缆外被的结合强度，避免拉扯时接头和线缆脱离。做三维建模的时候，要把线缆的自然弯折形态还原出来，方便后续做整机装配干涉检查，确认硬盘摆放时线缆不会和周边的机箱结构、桌面摆件产生干涉，接头部分的细节要还原金属弹片、塑胶卡位的结构，方便后续做模具开模的尺寸校验，确保生产出来的零件能和标准接口完美适配。
