STM32F103开发板卡扣式拼合外壳结构

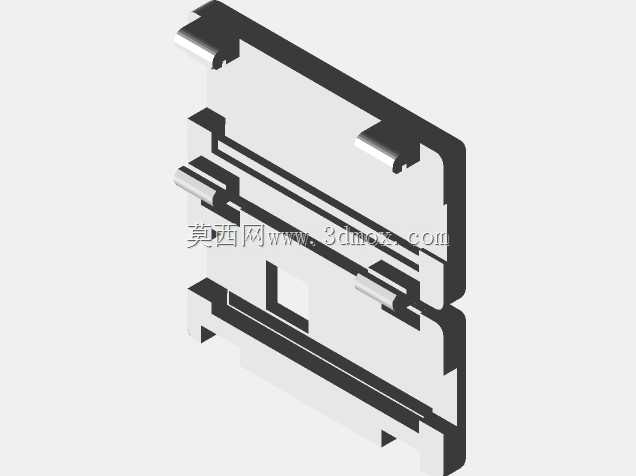

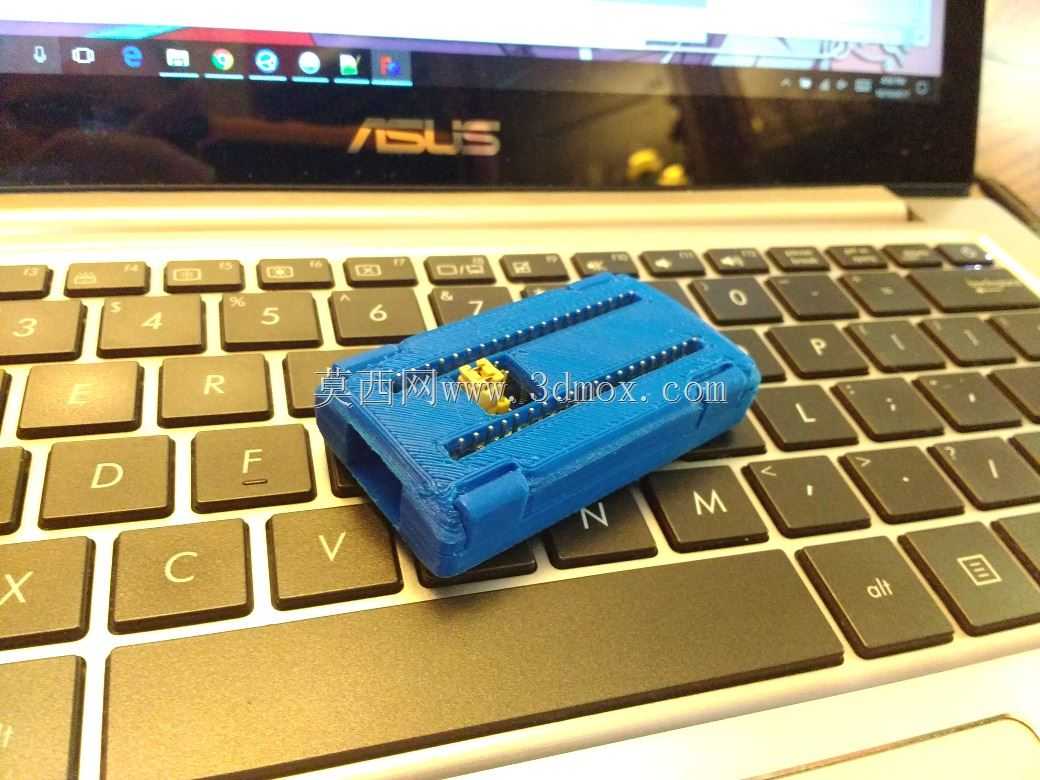

这款拼合式外壳主要面向嵌入式开发场景下的STM32F103核心板防护需求，日常做原型验证、小批量功能样机调试时，裸露的电路板容易受桌面焊锡渣、导线端头、金属碎屑的短路威胁，也能避免调试过程中手持带静电击穿板载芯片的风险，同时规整的壳体也方便将开发模块集成到小型桌面测试装置、学生课程设计作品、简易工业采集终端的内部安装位中。壳体采用上下对拼的卡扣连接结构，没有设计额外的螺丝固定柱，省去了装配时找螺丝、拧螺丝的步骤，日常烧录程序、调整跳线帽时直接掰开上下壳就能操作，调试完成后对准卡扣按压即可闭合，对于需要频繁改动接线的开发场景来说，拆装效率比螺丝固定款高不少。设计时优先匹配STM32F103蓝色药丸板的外轮廓尺寸，壳体内侧预留的限位筋刚好卡在电路板的四个边角位置，装配后电路板不会在壳体内晃动偏移，上下壳拼合的接缝处预留了均匀的间隙，避免注塑成型后的缩痕导致拼合错位，同时壳体边缘对应板载USB接口、排针位置做了精准的开口避让，不会遮挡接口导致插线困难。从安装边界来看，壳体整体外形方正，没有突出的异形结构，既可以直接放置在桌面使用，也能通过侧面预留的挂孔固定在电控箱内壁、设备支架的平面上，壳体壁厚做了均匀的1.5mm设计，既保证了日常手持、轻微磕碰下的结构强度，也不会因为壁厚过大导致整体尺寸臃肿，占用过多的安装空间。设计过程中特意将卡扣位置设置在壳体的长边两侧，卡扣的扣合量做了0.8mm的预留，既保证扣合后不会轻易松脱，也不会因为扣合量过大导致掰开时卡扣断裂，壳体内侧没有多余的冗余结构，最大程度压缩了壳体的整体体积，对于空间受限的嵌入式集成场景适配性更好。另外壳体表面没有做额外的防滑纹理，保持平整的外观，方便后期根据使用需求粘贴标签、标注接口定义，适配不同的项目使用需求。
