概念款曲面屏智能手机外观结构建模

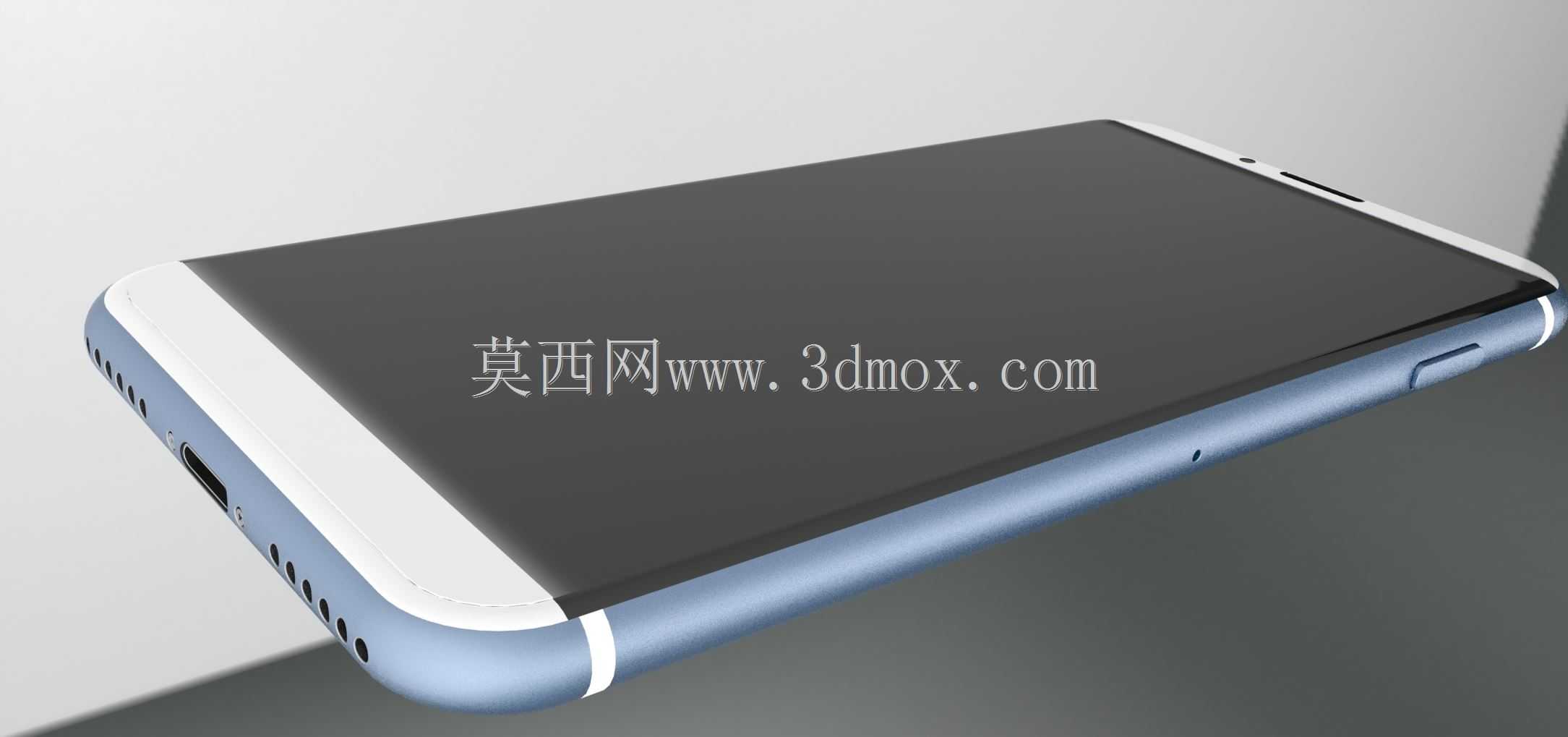

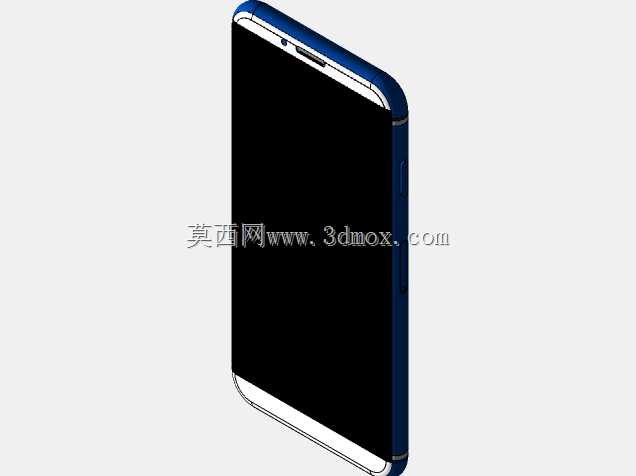

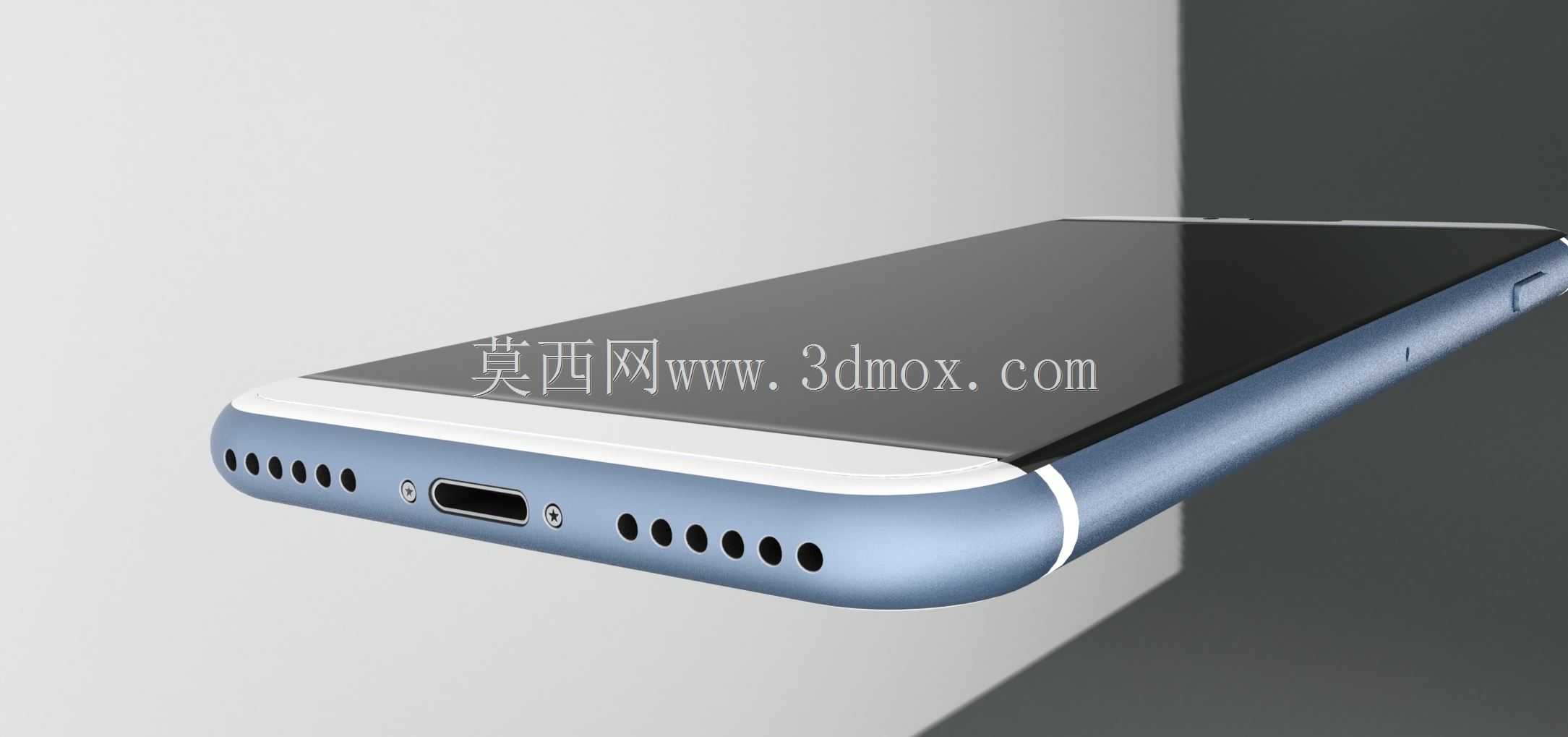

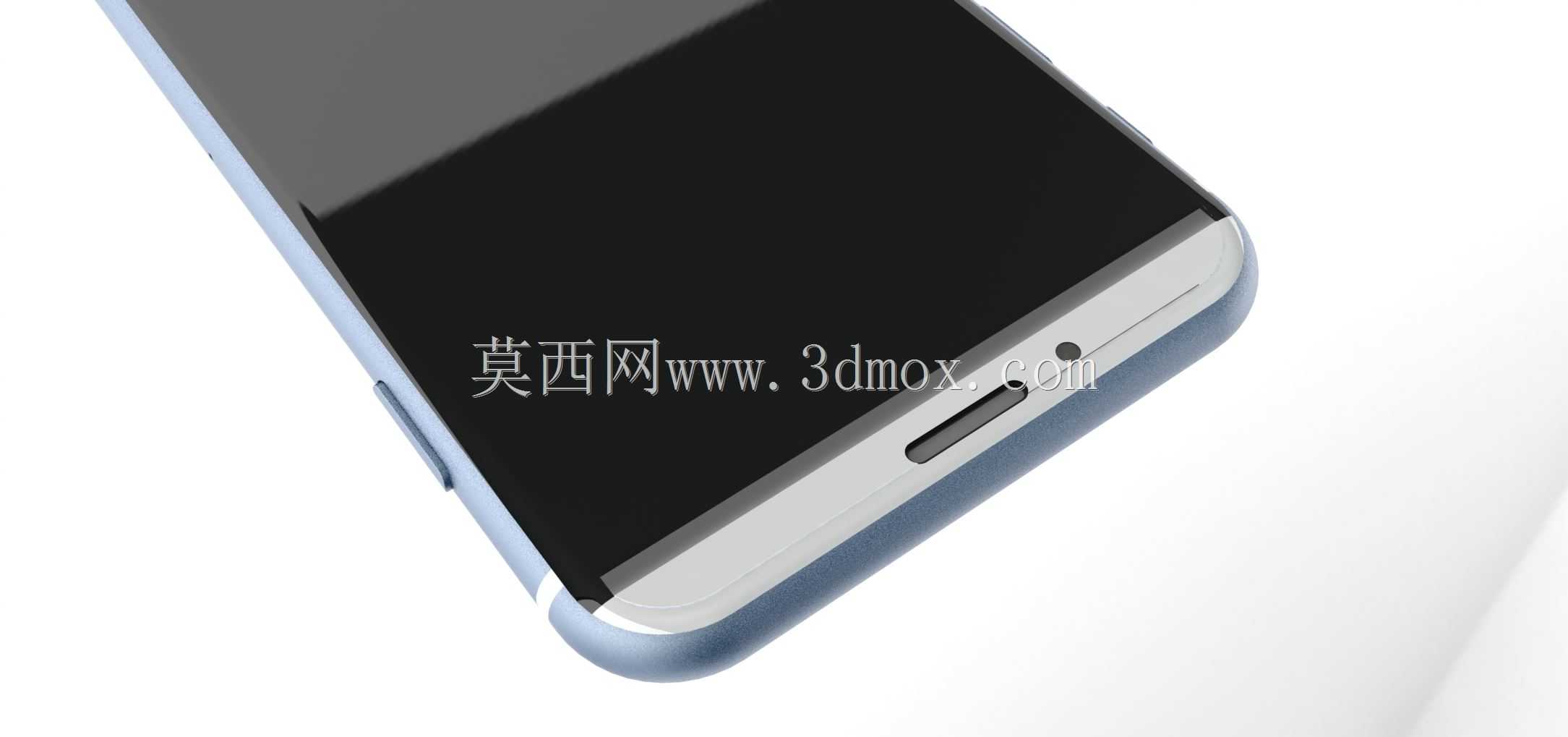

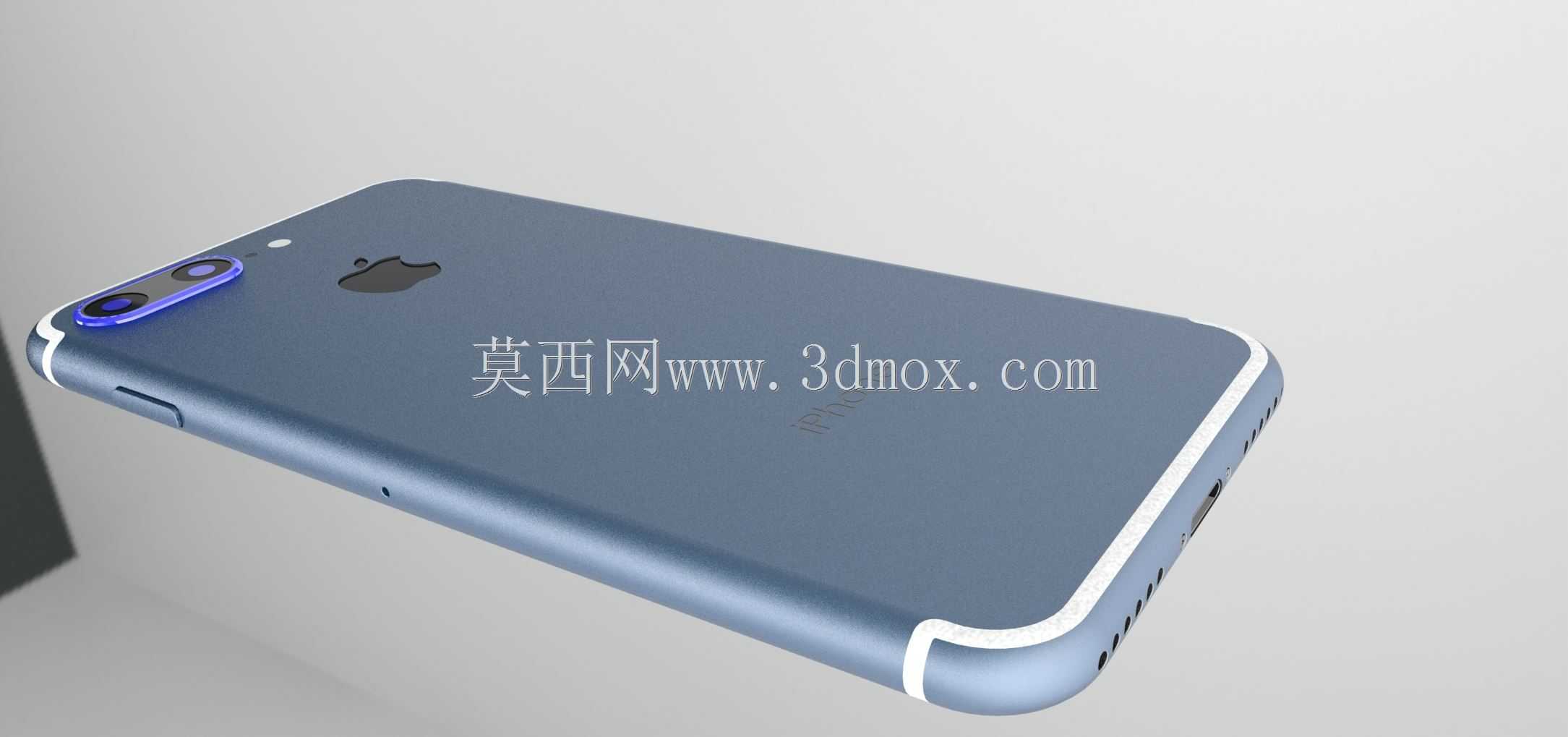

这款概念手机的建模工作，最初是为消费电子外观方案打样阶段做的结构验证参考，日常做手板评审、结构干涉检查的时候，这类高精度外观模型能帮结构工程师省掉不少反复修模的时间。从实际建模逻辑来看，整机采用了大弧度曲面中框衔接前后曲面盖板的设计，中框与屏幕衔接处做了0.3mm的倒角过渡，避免装配时出现硬边硌手的问题，同时也能抵消部分跌落时的应力集中。底部的开孔排布严格遵循实际装配公差要求，扬声器出声孔采用等距阵列排布，单孔直径0.8mm，孔间距1.2mm，既满足出声面积要求，也兼顾了内部音腔的密封边界；充电接口居中布置，接口外围预留了0.5mm的密封胶圈安装位，满足基础生活防水的结构需求。侧边的按键做了下沉式设计，按键与中框的配合间隙控制在0.1mm，既保证按压手感，也避免长期使用进灰卡滞。顶部的听筒开槽采用窄缝式设计，开槽宽度0.6mm，内部预留了听筒模组的安装空间，同时开槽边缘做了微弧处理，避免积灰。整机的厚度控制在7.3mm，宽度70.9mm，长度143.6mm，这个尺寸是基于单手握持的人机工程数据反复调整的，拇指覆盖热区能够到屏幕对角80%以上的操作区域，适配大多数成年用户的握持习惯。建模过程中特意把中框的金属材质与前后盖板的玻璃材质做了分层处理，不同材质的衔接处预留了0.2mm的装配台阶，方便后续做结构拆分时直接导出各部件的加工参考，不管是做CNC手板加工，还是做注塑模具的初步分型，都能直接提取对应曲面。另外在天线断点的位置，模型也做了明确的结构区分，断点处采用非金属填充材质，预留的天线净空区宽度1.8mm，避免金属中框对信号造成屏蔽，这个细节是很多纯外观建模容易忽略的点，实际做通讯类产品结构设计时，天线净空的边界直接影响最终的信号表现。屏幕部分的建模做了2.5D弧边处理，弧边的曲率半径2.3mm，和中框的弧面曲率做了连续匹配，握持时不会有明显的割手感，同时屏幕下方预留了0.3mm的触控层与显示层安装厚度，符合现有量产屏幕模组的堆叠尺寸要求。
