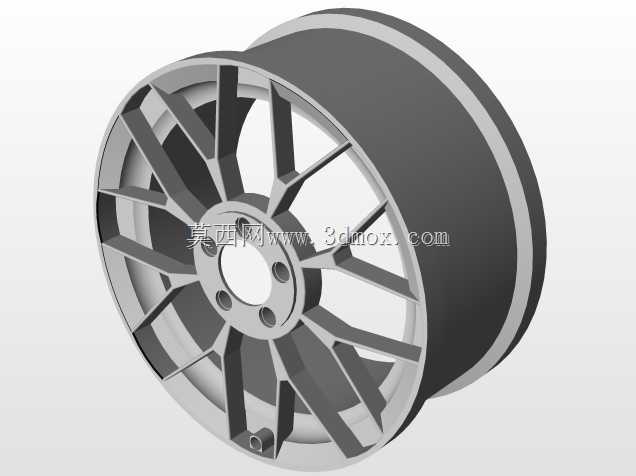

运动款乘用车多辐条铝合金轮毂结构设计

这款轮毂的结构设计首先围绕乘用车日常行驶的受力场景展开，日常铺装路面行驶时，轮辐需要承载整车垂向载荷，同时传递加速、制动过程中的扭矩，还要抵消过弯时产生的侧向力，因此在辐条构型上采用了变截面设计，辐条靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，既保证了安装座周边的结构强度，避免螺栓孔位置出现应力集中，也能在轮辋边缘预留足够的形变缓冲空间，遇到路面小幅冲击时不会直接将刚性冲击传递到悬挂系统。设计过程中优先考虑了安装边界的适配性，中心定位孔的尺寸匹配主流家用乘用车的轴头规格，五个螺栓孔的节圆直径符合常规乘用车的轮毂安装标准，轮辋的宽度、偏距参数都经过校核，安装后不会与翼子板、刹车卡钳发生运动干涉，不管是搭配常规的铸铁刹车盘还是升级大尺寸多活塞卡钳，都能预留足够的安装间隙。轮辋的胎圈座位置做了强化凸缘设计，轮胎装配后能紧密贴合在凸缘位置，高速行驶时不会出现轮胎脱圈的风险，同时轮辋的气门嘴安装位预留了标准的通孔，适配常规的橡胶气门嘴与金属胎压监测气门嘴，不需要额外做打孔修改。辐条之间的镂空区域经过排布优化，在保证结构强度的前提下尽可能增大镂空面积，一方面能降低轮毂自身的转动惯量，让车辆加速、制动的响应更灵敏，另一方面也能为刹车系统提供足够的通风空间，行驶过程中气流可以顺着辐条间隙流过刹车卡钳与刹车盘表面，带走频繁制动产生的热量，避免刹车系统出现热衰减。轮毂的外侧边缘做了小幅的凸边设计，日常路边停车时如果轻微蹭到路肩，首先接触的是凸边结构，不会直接损伤辐条的主体造型，后期修复也只需要处理边缘位置，降低了日常使用的维护成本。整体的辐条造型采用了错落的多辐布局，每根辐条的角度都经过对称校验，高速旋转时的动平衡余量更容易控制，不需要额外添加过多的平衡块就能达到行驶平稳的要求，适配16到18寸的常规家用乘用车轮胎规格，能满足日常城市通勤、偶尔高速行驶的使用需求。
