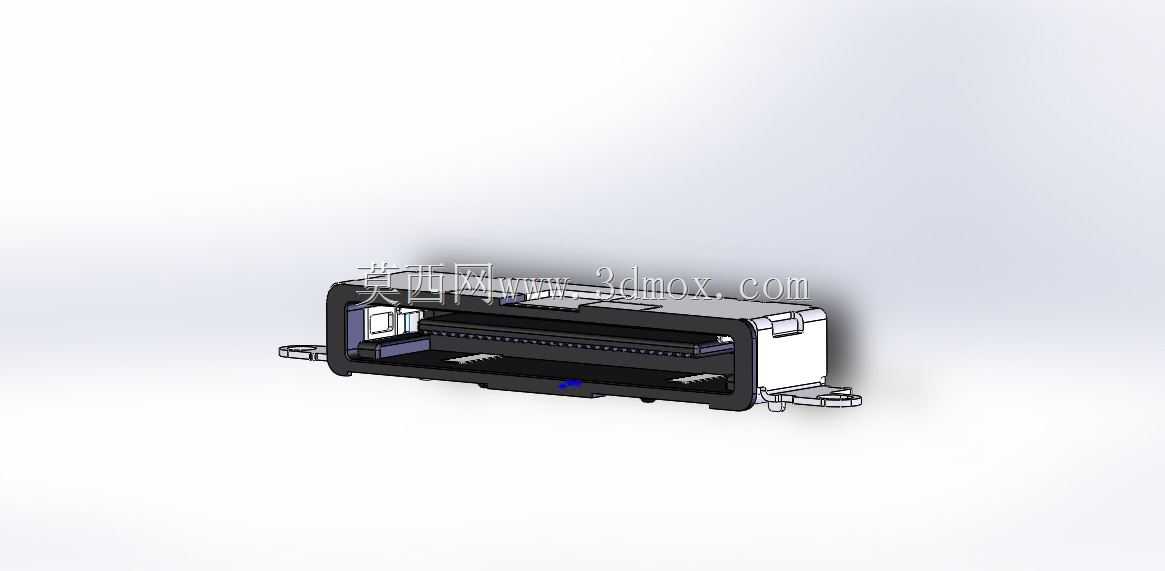

适用于iPhone4s的30针插座连接接头结构

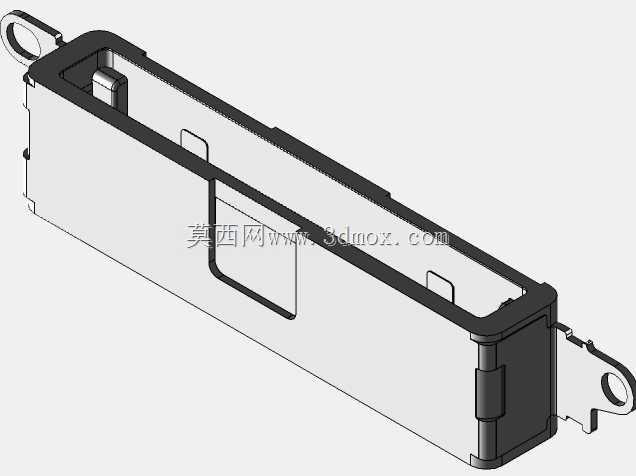

在早期苹果移动设备的配件开发、维修替换以及配套外设设计场景中，这类30针插座连接器是核心的信号与电力传输载体，主要承担iPhone4s机型与充电底座、音频外设、数据同步线、车载接驳装置之间的物理连接与信号交互功能。从结构设计层面来看，该接头采用了内嵌式屏蔽壳体设计，外层金属框架既承担安装定位的结构强度需求，也能在高频数据传输过程中降低外界电磁信号对传输链路的干扰，内部排布的30个接触端子按照电力传输、差分数据信号、音频输出、控制检测等功能做了分区排布，不同功能端子之间设置了绝缘挡墙，避免大电流供电回路与弱信号传输回路之间出现串扰问题。设计过程中首先要匹配设备端的安装边界，接头两侧的弹性卡扣结构对应手机尾插位置的卡槽，插入后可提供稳定的保持力，避免日常使用中因轻微拉扯出现接触不良的情况，卡扣的行程与弹力经过反复校核，既保证连接状态下的锁紧可靠性，也能在用户需要拔出时不需要施加过大的外力，不会对设备尾插部位造成额外的结构损伤。接头的整体外形尺寸严格适配iPhone4s机身底部的安装空间，壳体边缘做了圆角过渡处理，避免装配过程中刮伤手机外壳的漆面或玻璃材质，底部的定位柱与设备内部的安装孔位精准对应，装配时可快速完成对位，不需要反复调整位置就能保证所有端子与设备端的接触弹片完全对齐。从实际使用的角度出发，该接头的端子接触部位采用了镀金层设计，可减少长期插拔过程中的接触磨损，降低接触电阻，避免因氧化导致的充电发热、数据传输丢包等问题，内部的黑色绝缘基座采用耐高温的工程塑料材质，可承受大电流充电时产生的局部温升，不会出现长期使用后基座变形导致端子移位的问题。在配套外设的开发中，该接头的安装法兰尺寸可直接适配各类充电底座、车载支架的预留安装位，设计人员不需要额外修改安装结构就能直接集成，缩短外设产品的开发周期，接头尾部预留的焊盘位置可根据不同外设的功能需求，选择焊接对应功能的引线，不需要对原有接头结构做破坏性修改就能适配不同的应用场景。
