方形网格金属收纳篮结构设计

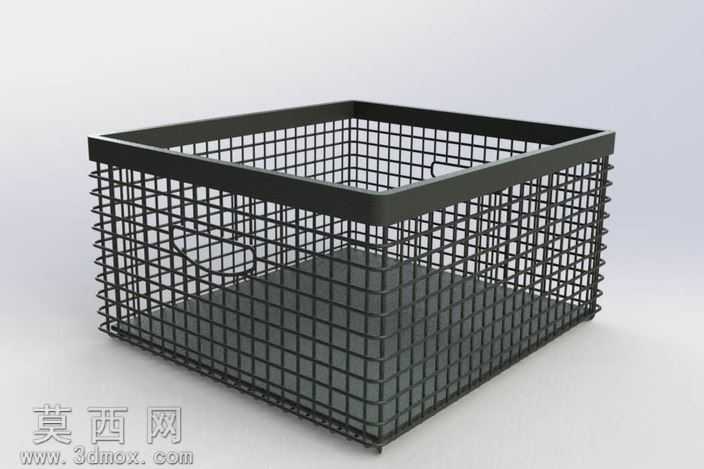

本作品为方形网格结构金属收纳篮的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位绘制篮体的外轮廓方形草图，通过拉伸凸台命令生成顶部加厚的实心边框，该边框采用圆角过渡处理，既避免尖锐边角带来的使用安全隐患，也提升了篮体整体的结构强度，可作为堆叠放置时的承重支撑面。篮身主体采用等距网格结构设计，建模时先绘制单根金属丝的圆形截面轮廓，通过线性阵列命令分别沿篮体长、宽、高三个维度完成纵横交错的金属丝排布，所有金属丝交叉位置均采用布尔合并命令实现实体融合，还原真实焊接工艺下的连接状态，确保网格结构的受力一致性。篮体底部采用加密网格排布，相比侧壁网格缩小了单格尺寸，可避免放置细小物件时出现掉落问题，底部四角设置微小凸起支撑脚，建模时通过拉伸凸台加圆角处理完成，既可以让篮体放置时与接触面留出微小间隙，避免积水积灰导致的底部锈蚀，也能减少底部网格与接触面的摩擦磨损。材质与渲染阶段，为整体模型赋予哑光黑色金属材质，调整材质参数还原铁艺喷塑后的细腻磨砂质感，设置环境光与漫反射参数模拟室内柔光环境，渲染出的效果清晰展现网格结构的通透感与金属边框的厚重质感，同时通过阴影设置凸显篮体的立体轮廓。设计思路上遵循极简实用原则，整体无多余装饰结构，完全围绕收纳储物的核心功能展开，开放式网格结构既可以减轻篮体自身重量，也能让内部存放物品一目了然，方便快速取放，顶部加厚边框可适配多篮堆叠需求，充分利用垂直储物空间，规整的方形轮廓可适配货架、橱柜等多种规整储物场景，可用于家居杂物收纳、工业零配件分类存放、商超货品陈列等多种使用场景，整体结构受力均匀，金属材质具备良好的承重性能与耐用性，简单的结构也便于后续的批量生产加工。
