带侧边开孔的超薄手机后盖结构设计

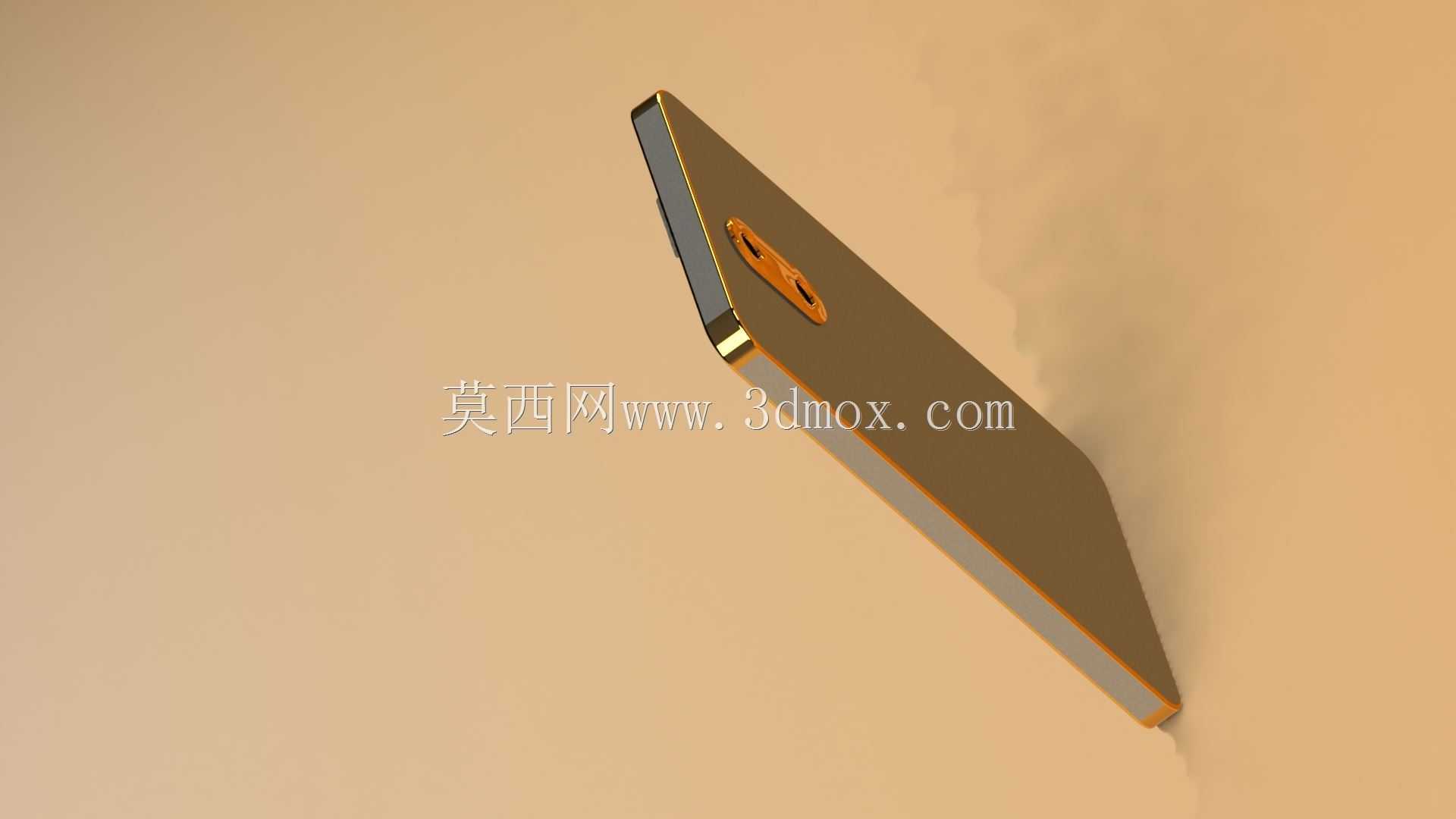

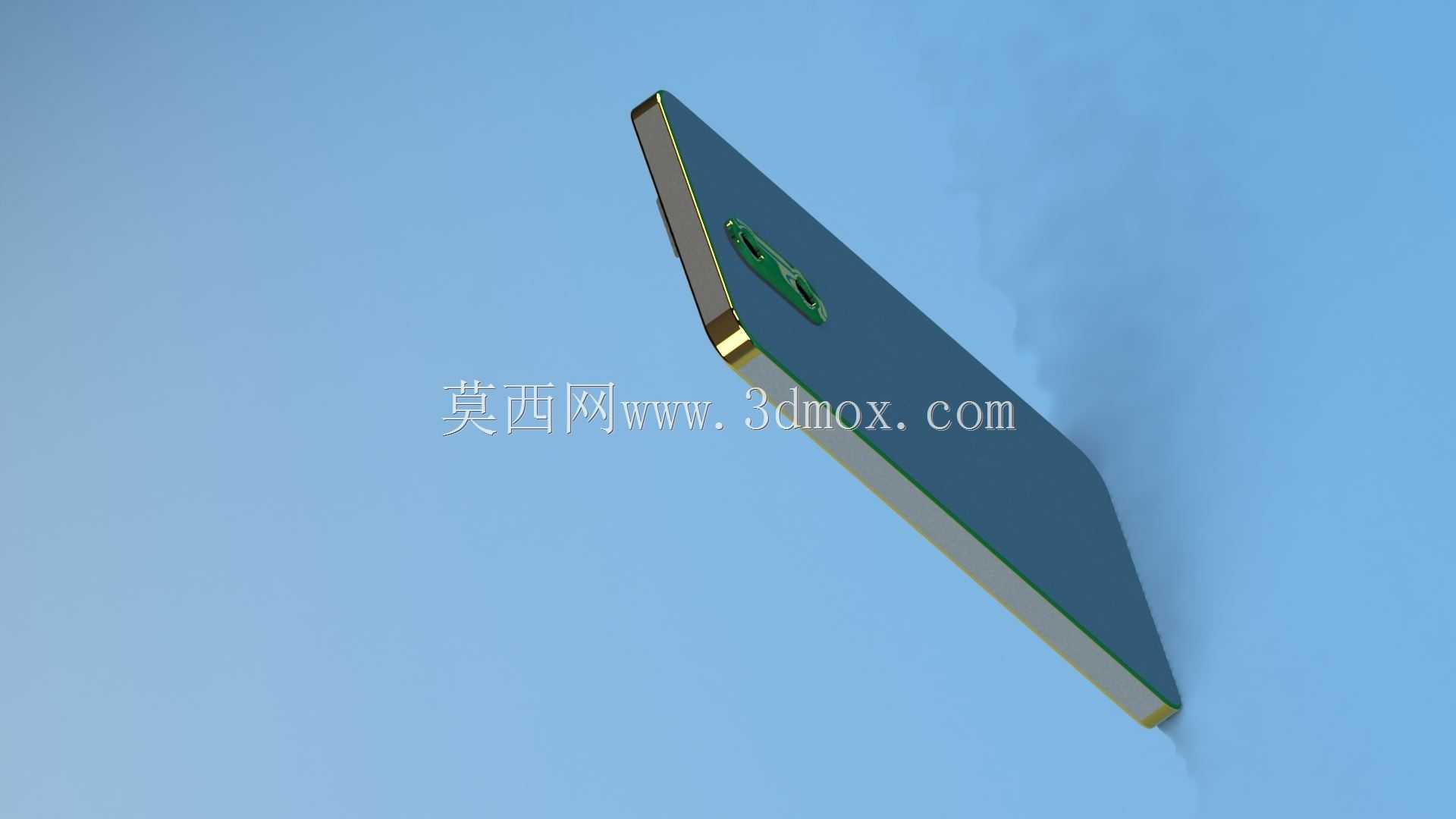

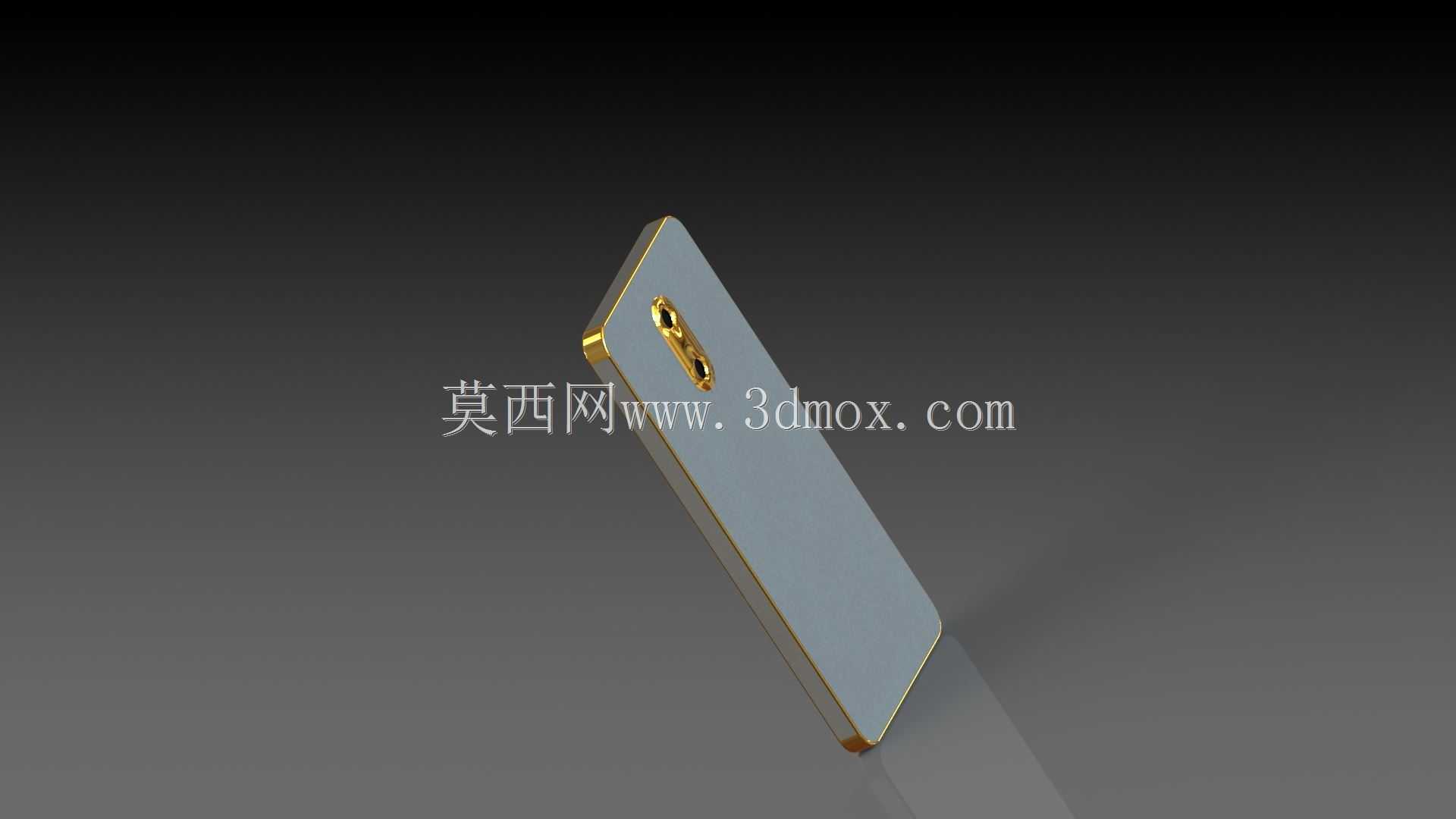

这款手机后盖的设计，首先要匹配直板智能手机的整机装配边界，整体采用大弧面收边的超薄形态，边缘做了渐变倒角处理，既能够在握持时贴合手掌弧度，降低硌手感，也能在整机堆叠时给中框的密封胶条预留足够的压合空间，避免装配后出现缝隙超差的问题。侧边预留的长圆形开孔，是为侧置按键模组预留的安装位，开孔边缘做了0.2mm的内凹止口，能够在按键装配后限制按键的晃动量，同时避免日常使用中汗液、灰尘从开孔缝隙进入机身内部。后盖主体的内表面设置了多组纵横分布的0.3mm高的加强筋，这些加强筋沿着电池仓的轮廓分布，既能够提升薄壳状态下后盖的整体抗形变能力，避免日常放置受压出现凹陷变形，也能在装配时给电池缓冲泡棉提供定位基准，防止泡棉移位顶起后盖造成外观面不平。从实际应用场景来看，这类后盖多用于中低端直板智能手机的量产配套，设计时需要兼顾外观质感与装配便利性，后盖的四周边缘设置了均匀分布的卡扣位，卡扣的扣合量控制在0.4mm，既能够保证装配后卡扣连接的可靠性，不会因为日常摔碰出现后盖脱开的问题，也能在售后拆机时用常规撬片即可顺利拆开，不会损坏卡扣结构。设计过程中需要重点控制壁厚的均匀性，主体壁厚保持在0.8mm，边缘收边位置最薄处不低于0.5mm，避免注塑成型时出现缩痕、翘曲等外观缺陷，同时开孔位置的周边做了局部加厚处理，抵消开孔带来的结构强度损失，避免按压开孔周边出现塌陷异响。后盖的外表面采用高光平面设计，边缘的金属质感装饰条与主体做了一体化的贴合结构设计，不需要额外粘贴装饰件，减少装配工序的同时也能避免装饰件长期使用起翘脱落的问题。在安装边界的匹配上，后盖内圈的轮廓完全贴合中框的配合面，周圈的公差控制在±0.05mm，保证装配后整圈的缝隙均匀一致，不会出现局部缝隙过大影响外观的情况，同时摄像头区域的避让位做了精准的轮廓适配，能够匹配对应摄像头模组的装饰圈安装，保证装饰圈装配后与后盖表面齐平，没有台阶差。
