笔式便携USB存储驱动器结构设计

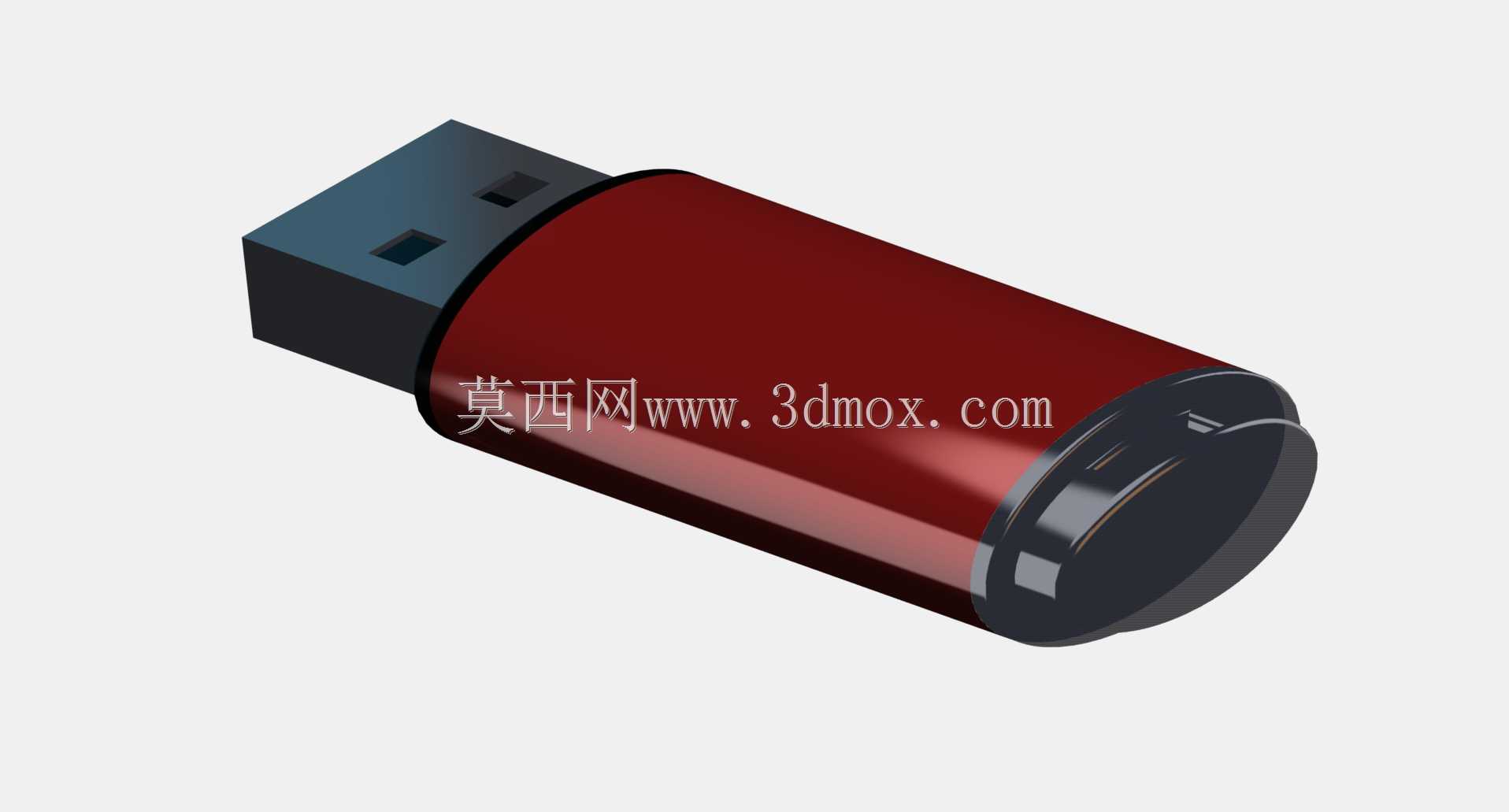

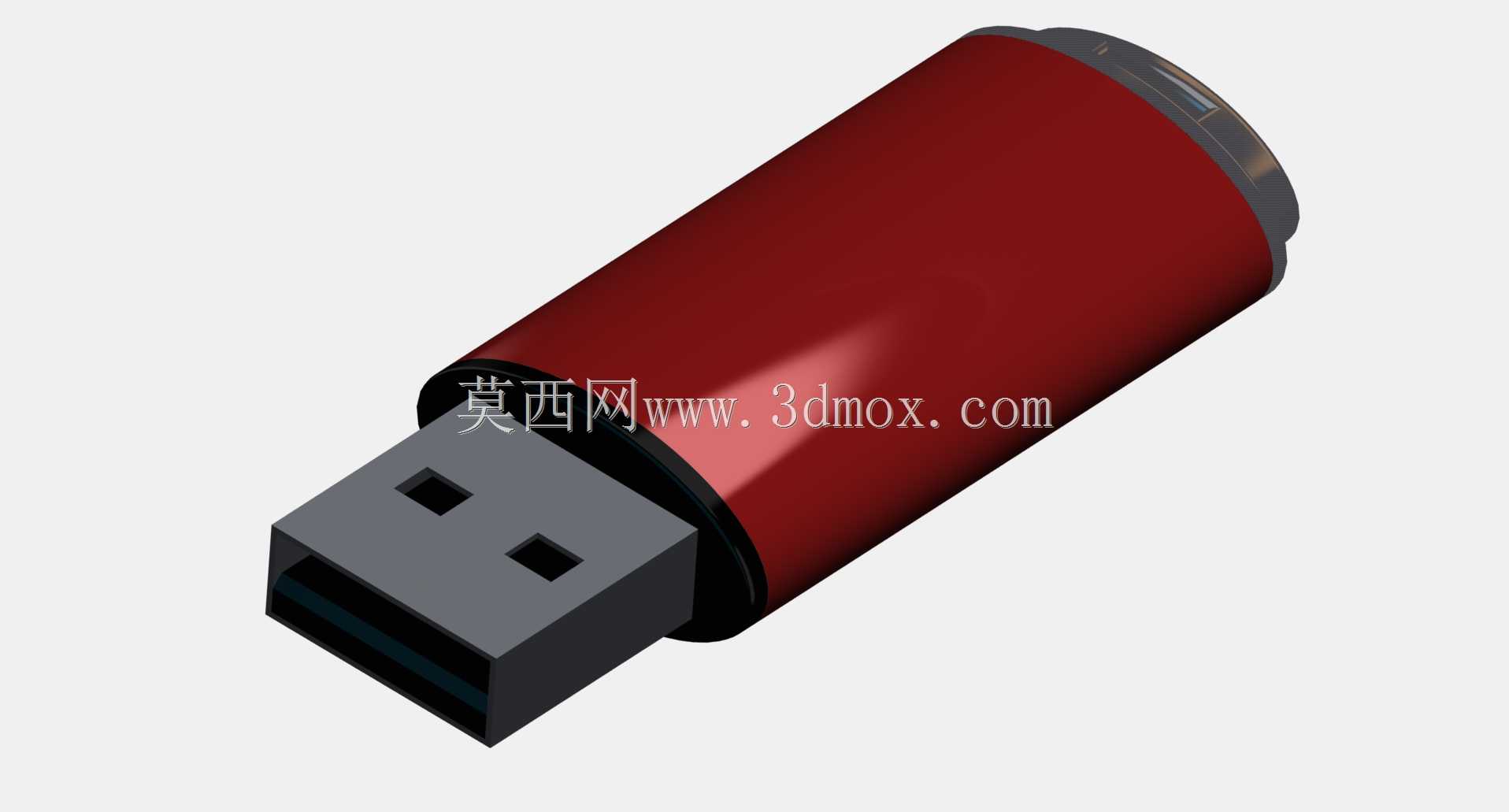

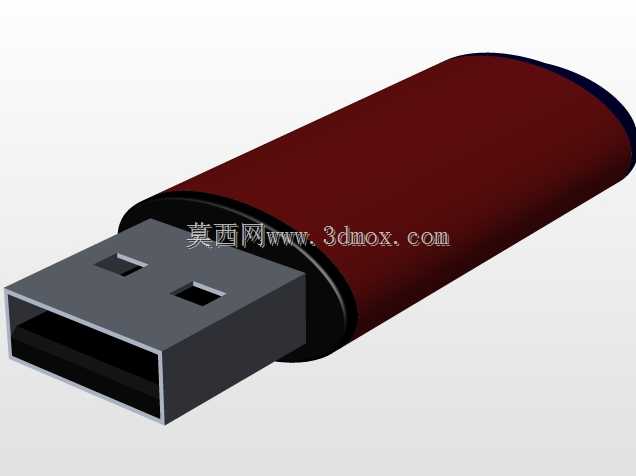

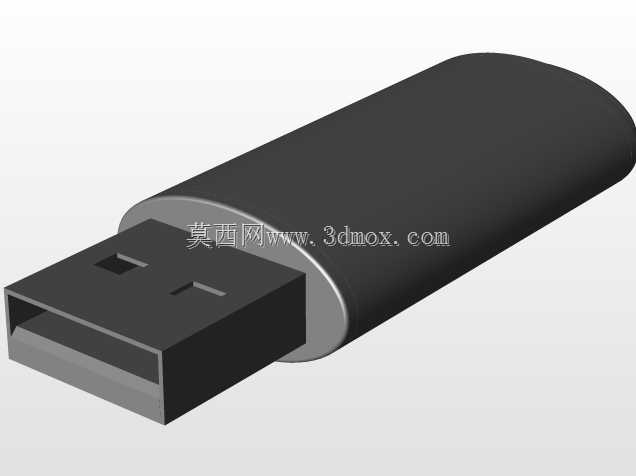

这款笔式USB存储驱动器的结构设计，首先围绕日常随身数据携带的核心场景展开，适配办公文件转存、工程图纸拷贝、小型资料跨设备传输等高频使用需求，整体采用笔形圆柱壳体的构型，既契合日常握持插拔的操作手感，也能和常规笔类文具一同收纳在笔袋、工装口袋中，不会额外占用收纳空间。从功能实现层面看，结构分为USB公头插接段、中部电路容纳腔、尾部端盖三个核心部分，USB公头采用标准A型接口尺寸，完全符合通用USB接口的插拔公差要求，插接段与壳体衔接处做了台阶限位设计，插拔时受力直接传递到壳体加强筋位置，避免长期插拔导致内部电路板焊点受力脱焊。中部圆柱壳体的外径控制在常规笔身尺寸范围内，内壁设置有两条轴向定位筋，刚好卡住内部存储电路板的两侧定位槽，装配时无需额外打胶即可实现电路板的周向固定，防止使用过程中电路板在壳体内转动导致接口对位偏移。壳体表面采用哑光耐磨涂层处理，日常和钥匙、文具等物品混放时不易产生明显划痕，尾部端盖和壳体采用过盈卡扣配合，拆卸时不需要额外工具，即可露出内部电路部分做简单检修，端盖边缘做了R0.5的圆角处理，放在口袋中不会勾扯衣物面料。设计过程中优先考虑了插拔受力的传递路径，公头金属基座和壳体衔接位置做了嵌件注塑的配合结构，金属基座的两个固定脚直接嵌入壳体的安装柱内，相比普通粘胶固定的结构，抗插拔疲劳寿命提升三倍以上，完全满足日常数千次插拔的使用要求。整体外形没有突出的棱角结构，所有外露边缘都做了倒钝处理，握持插拔时不会硌手，接口端面的平面度控制在0.1mm以内，和设备USB母座对接时不会出现偏斜卡滞的问题。内部电路容纳腔预留了足够的散热空间，长时间连续读写时壳体表面温度不会过高，壳体壁厚均匀控制在1.2mm，兼顾结构强度和轻量化要求，整体重量控制在普通签字笔的一半左右，随身携带几乎没有异物感。
