北格温内特立式升降作业工装设备结构

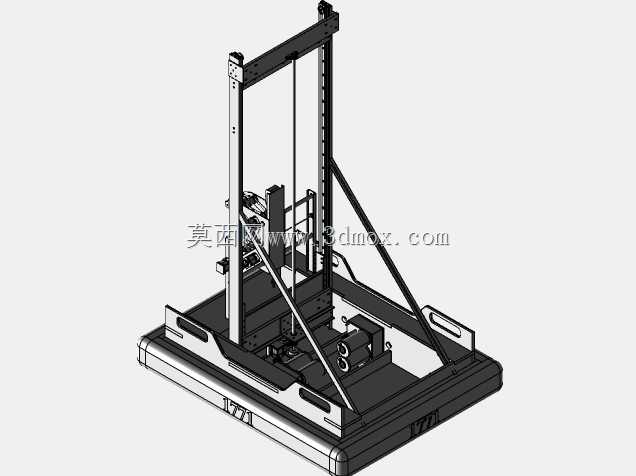

这套立式升降类作业工装，主要面向车间内固定工位的物料抬升、工件定位装配场景设计，可适配中小型零部件的垂直转运、工位间高度差补正需求，也可作为轻型检测设备的搭载支架，在电子组装、小型机械部件分装、实验室工装搭载等场景都能适配。从结构设计逻辑来看，底部采用一体化箱型浮动底座，底座边缘设置内嵌式搬运提手，底座底面预留了整圈安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面固定，也可搭配脚轮组件实现工位间短距离移位，底座内部预留了驱动组件、配重块的安装腔体，能将升降驱动的动力单元完全内置，避免外露管线剐蹭作业人员。主体承重采用双矩形导向立柱结构，立柱内侧嵌装线性导轨副，滑台通过滑块与导轨连接，沿立柱做垂直方向的直线运动，立柱与底座之间采用双侧斜向撑杆加固，撑杆两端通过铰接座分别与立柱中段、底座侧边连接，抵消滑台带载运行时产生的倾覆力矩，保证升降过程的结构刚性，避免立柱受侧向力出现形变。滑台部分采用板式安装面，表面规则排布T型槽与螺纹安装孔，可根据实际作业需求加装夹具、吸盘、载物台等不同执行组件，适配不同规格工件的承载需求，滑台侧边设置行程限位挡块，与立柱上下端的缓冲胶垫配合，限定滑台的最大运行行程，避免超程脱轨。设计过程中优先考虑了安装边界的适配性，整体设备的占地宽度控制在常规工位的操作范围内，不会占用过多车间通道空间，立柱高度可根据现场作业的最大抬升需求做模块化裁切调整，不需要重新改动底座与滑台的核心结构，能快速适配不同厂房的层高、作业高度要求。管线布局上采用拖链内置走线方式，所有动力线缆、信号线缆都沿立柱侧边的拖链槽排布，随滑台升降同步弯折，不会出现管线缠绕、外露拉扯的问题，日常维护时只需打开立柱侧边的盖板即可完成线缆检修、驱动组件润滑保养，不需要拆解主体承重结构。底座底部预留了调平螺栓安装位，在地面不平整的安装场景下，可通过四个角的调平螺栓调整整机水平度，保证导向立柱的垂直精度，避免滑台运行出现卡滞、偏磨的问题。
