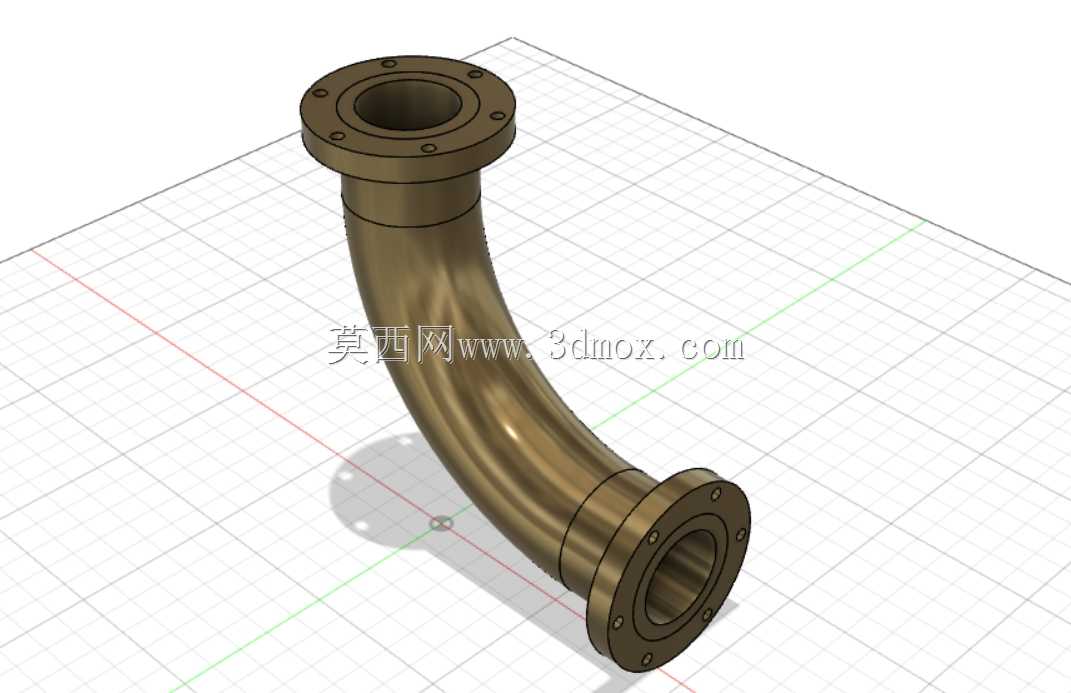

两端带法兰90度弯管式流体输送构件

这款90度弯管构件是管路系统里常用的转向连接件，两端集成的法兰结构，主要用于需要改变流体输送方向的管路布局场景，在化工流体输送、暖通水循环、工业设备液压管路、市政给排水管线中都有广泛应用，能够在有限安装空间内完成管路的直角转向，避免多段直管拼接带来的多密封点泄漏风险。从实际使用场景来看，这类带法兰的弯管常被用在泵组进出口的转向连接、换热设备的管路对接、车间工艺管线的布局改向环节，相比焊接式弯头，法兰连接的形式更便于后期管路拆解维护，不需要对管线进行切割作业就能完成构件更换，大幅降低运维阶段的拆装成本。设计层面上，弯管的弯曲弧度采用了大曲率半径的流线型设计，能够有效降低流体转向时的局部阻力，减少流体在弯道处形成的涡流与压力损失，避免输送含固体颗粒的介质时在弯道处出现沉积堵塞问题；两端法兰的螺栓孔采用圆周均布设计，能够适配同压力等级的标准法兰盘，安装时不需要额外做孔位适配调整，法兰端面的密封面预留了标准密封件的安装槽位，可适配橡胶垫片、金属缠绕垫片等多种密封元件，满足不同压力、温度工况下的密封需求。从安装边界来看，弯管两端法兰的端面垂直度、螺栓孔位置度都做了公差约束，安装时只要保证对接法兰的同轴度在允许范围内，就能避免法兰连接时出现偏载导致的密封失效问题；弯管的整体轴向尺寸、弯曲段的外轮廓半径都做了优化，在保证通径满足流量要求的前提下，尽可能缩小了安装占用的空间，能够适配紧凑布局的管路安装场景，避免与周边管线、设备构件产生安装干涉。构件的管壁厚度根据常规输送工况的压力等级做了匹配设计，既能够满足常规工况下的结构强度要求，避免长期承压出现管壁变形，也不会因为壁厚过大造成材料浪费与整体重量超标，降低管路支架的承载负荷。实际选型时，可根据管路的输送介质类型、工作压力、工作温度匹配对应的材质与密封件，这款构件的结构形式能够覆盖多数中低压管路的转向连接需求，建模过程中对法兰的安装尺寸、弯管的通径尺寸都做了参数化处理，设计人员可根据实际项目的管路参数快速调整对应尺寸，直接用于管路装配的干涉检查与工程图输出。
