双工位旋转锁紧升降调节工装结构

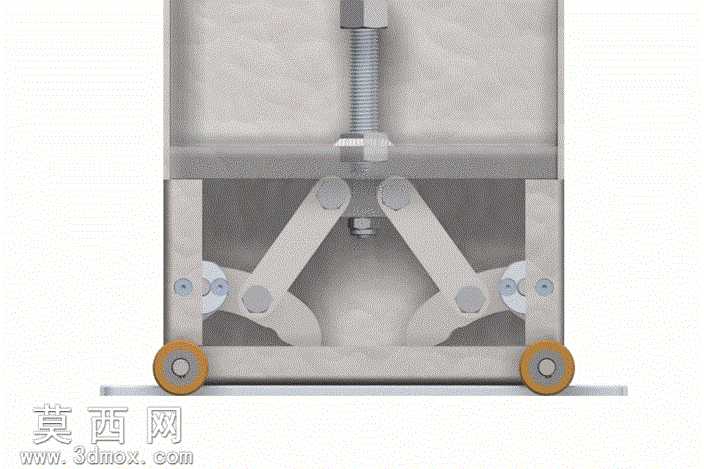

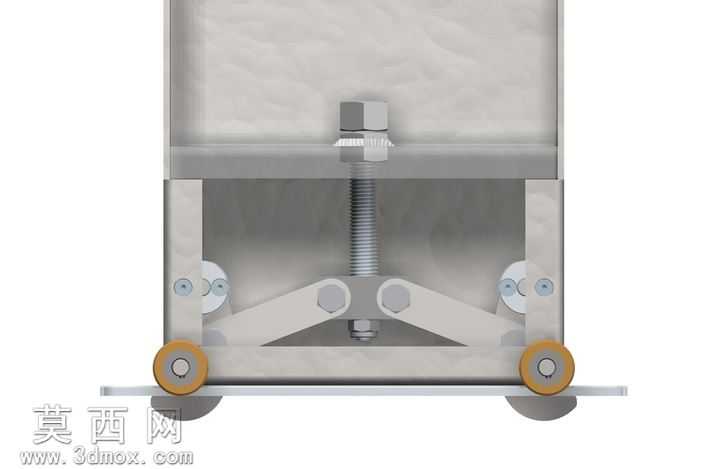

该三维模型采用剪叉式机械结构作为核心承载框架，整体建模过程严格遵循机械装配逻辑，先完成底部带滚轮的支撑底座建模，底座两侧预留剪叉臂铰接安装位，底部滚轮采用包胶材质模拟，还原实际使用中低摩擦滑动的特性。中部剪叉臂组采用对称式双组连杆设计，每侧剪叉臂通过铰接销轴实现转动配合，建模时对铰接孔位做了同轴度约束，保证连杆转动时无卡滞，剪叉臂的连接节点处做了圆角过渡处理，避免应力集中的结构缺陷。顶部承载平台与剪叉臂上端通过滑动铰接座连接，平台上方设置竖向调节螺杆，螺杆配套六角螺母作为升降调节的驱动部件，建模时还原了螺纹的标准牙型，同时在螺杆与顶部平台的接触位置设置了推力承载面，模拟实际调节时的受力传递路径。两侧的锁紧定位组件采用摆臂式卡扣结构，摆臂通过销轴固定在底座侧立板上，摆臂端部设置定位凸台，可在升降高度调整到位后卡入剪叉臂对应定位槽内，实现位置锁止，建模时对卡扣的配合间隙做了合理设置，保证锁止动作顺畅无干涉。材质渲染方面，整体金属结构件采用哑光银灰色金属材质，模拟冷轧钢板表面喷砂处理的质感，滚轮采用棕褐色橡胶材质，螺杆螺母采用镀锌亮面金属材质，不同材质的区分清晰，能够直观展现各部件的功能属性。设计思路上，该结构以手动螺杆驱动实现高度调节，配合双侧摆臂锁紧保证承载稳定性，底部滚轮可实现整体沿导轨的线性位移，兼顾高度调节与位置移动的双重功能，整体结构紧凑，零部件数量精简，装配关系清晰，所有运动部件均预留了合理的活动间隙，既满足机械原理的合理性，也具备实际加工生产的可行性，可作为小型工装升降台、工位调节架的设计参考结构，建模过程中对所有标准件如螺栓、销轴、螺母均采用标准件库调用的方式完成，保证尺寸规格符合通用机械标准。
