计算机显卡鼓风机式冷却叶轮结构设计

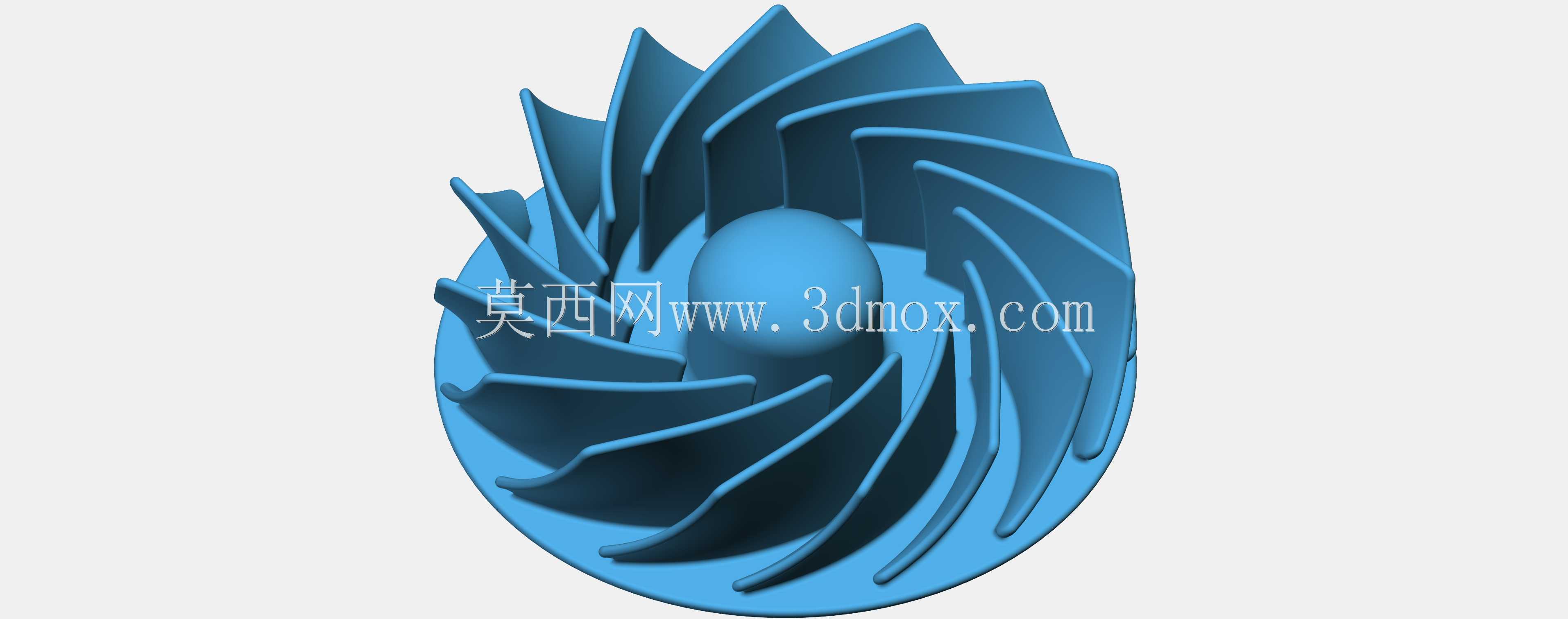

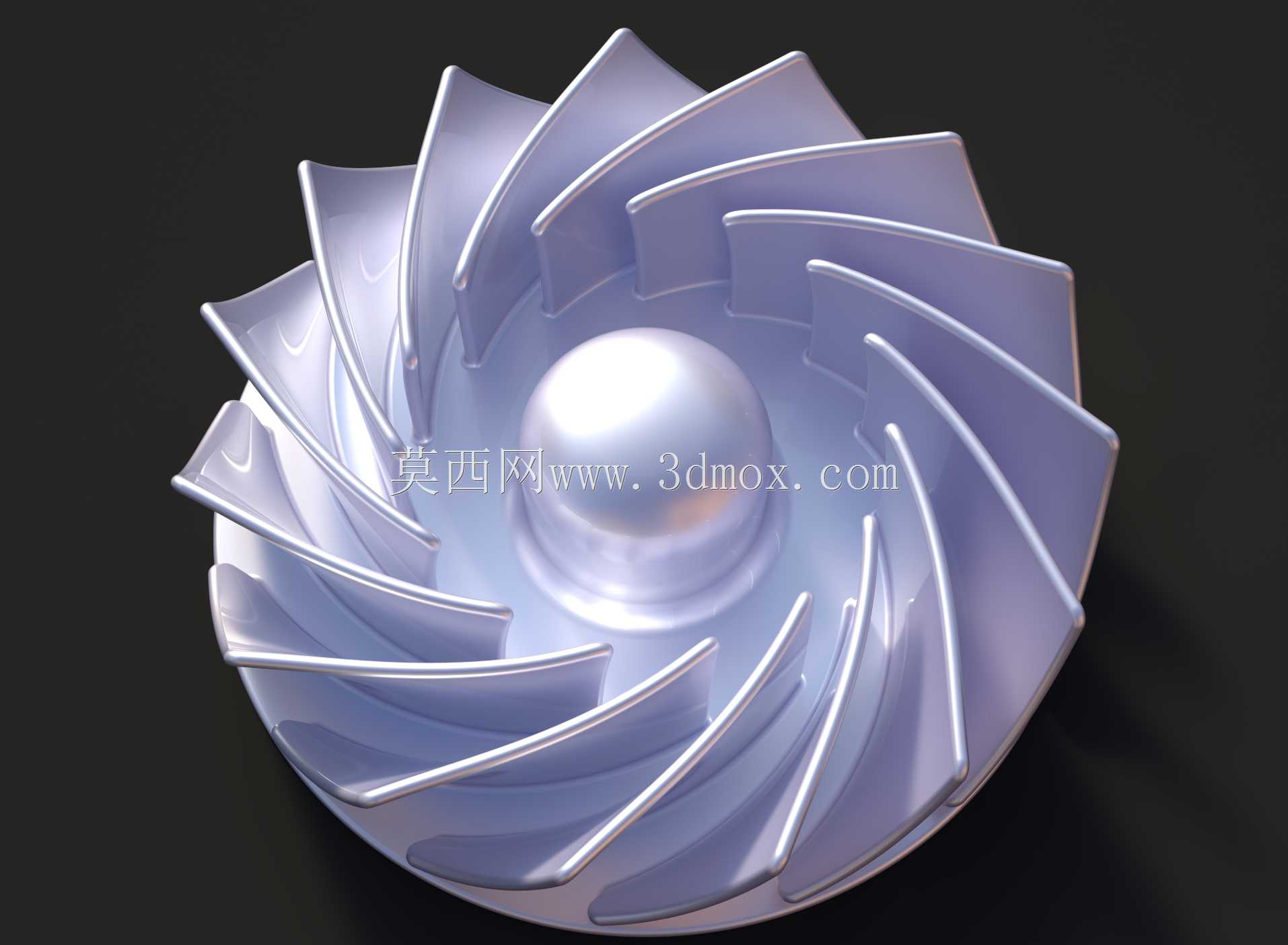

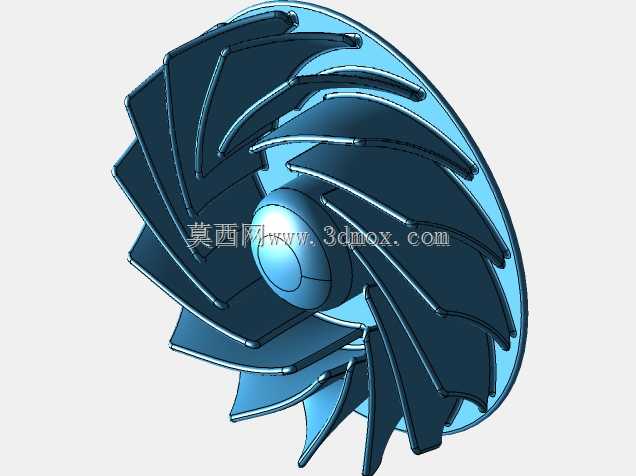

这款离心式冷却叶轮，主要适配计算机显卡鼓风式冷却场景，是显卡散热模组里的核心动部件，负责将鳍片上蓄积的热量通过定向气流快速带出机箱内部，避免GPU核心因持续高负载出现过热降频甚至硬件损伤。从实际装机的适配边界来看，这类叶轮的径向尺寸需要严格匹配显卡散热腔体的内部空间，轴向高度不能干涉显存、供电模块的布局，同时轮毂位置的安装孔位要和散热风扇的电机转轴精准配合，保证转动时的同轴度，避免高速运转下出现偏心抖动，带来额外的风噪与结构磨损。设计过程中，叶片采用后向式曲面构型，每一片叶片的进出口安装角都经过气流流线的反复校核，既保证叶轮在高转速下能输出足够的静压，克服散热鳍片密集鳍片带来的风阻，又能减少叶片表面的气流分离，降低紊流带来的气动噪音。叶片从轮毂位置平滑延伸至轮缘，厚度从根部到边缘逐步递减，根部做圆弧过渡处理，既满足高速旋转下的结构强度要求，避免离心力导致叶片形变断裂，又尽可能降低叶片自身的重量，减少电机的启动负载与运转功耗。轮毂采用球面凸起构型，一方面可以引导中心区域的气流顺畅进入叶片流道，减少入口处的气流涡旋损失，另一方面球面结构的刚性更好，在高速转动下不易产生形变，保证整体动平衡精度。实际应用中，这类叶轮除了显卡散热场景，也可适配小型工业设备的密闭腔体冷却、便携电子设备的主动散热模组，只要安装尺寸匹配、风压风量参数符合散热需求，就能直接替换对应规格的原有叶轮。建模时需要重点关注叶片曲面的光顺性，相邻叶片之间的流道宽度均匀一致，避免出现局部过窄导致的风阻陡增，同时轮缘位置的圆度公差需要控制在合理范围内，保证和周边导风罩的间隙均匀，既不会出现转动擦碰，也不会因为间隙过大产生气流回流，损失散热效率。
