思科ASA5505系列企业级防火墙设备

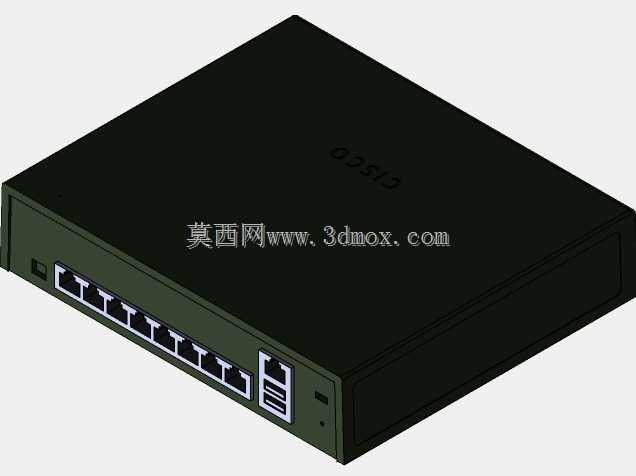

这款网络安全设备的三维结构还原，完全围绕实际机房部署、弱电柜安装的真实需求搭建，做结构设计时首先考虑的是桌面平放与机架挂载两种场景的适配性，外壳采用哑光金属质感的方正造型，边角做了小弧度钝化处理，既避免安装时剐蹭线缆，也能在堆叠部署时减少磕碰掉漆的概率。设备正面排布8个百兆以太网端口，旁侧单独预留Console配置口与电源接口，端口间距严格按照常规RJ45水晶头插拔的操作空间预留，不会出现相邻端口插线时互相干涉的问题，端口旁侧的状态指示灯做了内凹式设计，既避免日常积灰，也能在机房弱光环境下清晰识别链路状态，不会因为灯光直射产生反光看不清指示的情况。从实际应用场景来看，这类设备多用于中小型企业网络边界部署，承担访问控制、地址转换、入侵防御的核心作用，所以建模时特意还原了外壳侧面的散热格栅结构，格栅的开孔方向顺着设备内部风道走向设计，既保证防尘效果，也能让内部芯片工作产生的热量顺利排出，长时间满负载运行时不会因为散热不良导致性能降频。设备底部预留了标准挂装孔位，既可以配合橡胶脚垫放置在办公桌面、弱电箱隔板上，也能通过螺丝固定在标准19英寸机架的托盘上，安装孔位的公差控制在0.2mm以内，和实际五金配件的适配度完全满足装配验证需求。做结构建模时没有做多余的装饰性设计，所有外观特征都服务于实际功能：顶部的品牌标识做了凹陷式丝印位，不会因为长期擦拭出现标识磨损；接口处的内部加强筋结构也做了还原，能直观看到端口模块和外壳的固定方式，方便做配套理线架、机柜挡板的设计人员直接参考尺寸边界，不需要再额外核对实物的安装间隙。设备整体厚度控制在适合弱电井部署的尺寸，不会占用过多机柜纵深空间，后侧的电源输入位置做了防拉扯的结构预留，配合扎带固定位可以避免电源线被意外碰掉导致网络中断，所有外观圆角、接缝的细节都和实物一致，能直接用于机房布局演示、网络方案展示的场景，也可以作为弱电集成项目做设备排布的参考模型，帮助施工人员提前规划机柜内的走线空间、设备间距，避免现场安装时出现尺寸冲突。
