转盘式简易三维扫描检测设备结构设计

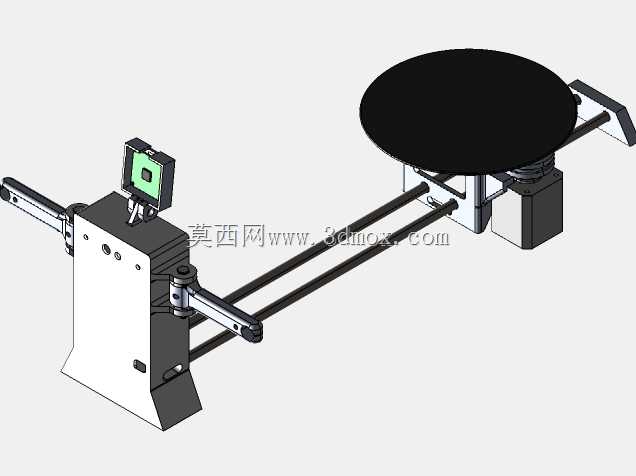

这款转盘式扫描设备的结构设计，核心围绕中小尺寸工件的逆向建模与尺寸检测场景展开，日常可覆盖注塑样件、小型机加工零件、3D打印成品的三维数据采集需求，相比手持扫描设备，固定支架搭配旋转载台的结构能大幅降低人工持握带来的抖动误差，提升点云数据的拼接精度。从结构布局来看，设备采用卧式双导轨悬臂设计，扫描头安装座可沿水平导轨调整前后位置，适配不同径向尺寸的工件扫描需求，竖直方向的安装板预留了多组调节孔位，可根据工件高度调整扫描头的俯仰角度与竖直高度，保证扫描视场完整覆盖工件轮廓。右侧的圆形载台采用底部回转支撑结构，载台表面做哑光黑色处理，避免扫描过程中出现反光干扰点云采集，载台下方的驱动模块集成在封闭壳体内，可实现定角度匀速回转，配合扫描头完成工件全周数据的自动采集，无需人工反复调整工件装夹位置。设计过程中优先考虑了设备的安装边界，整体横向跨度控制在常规工作台的承载范围内，无需额外做地基固定，放置在标准钳工台或检测工作台上即可使用，设备底部预留了安装孔位，若有高精度扫描需求，可通过螺栓将设备基座与工作台面刚性连接，进一步降低外部振动对扫描精度的影响。扫描头的安装支架做了减重处理，在保证结构刚性的前提下减少悬臂端的重量负载，避免导轨长期受力出现形变，导轨两端设置了硬限位块，防止调整扫描头位置时出现超程脱落的问题。载台的承载面做了平面度处理，可直接放置底部平整的工件，针对异形工件也可在载台上加装通用夹具，拓展设备的适用工件范围。整套结构没有冗余的复杂传动部件，日常维护仅需定期给导轨添加润滑脂、检查回转驱动的紧固状态即可，适合小型加工车间、院校实验室、逆向设计工作室这类没有专业设备维护人员的场景使用，设备的操作门槛较低，结构设计上预留了标准安装接口，可适配多数主流型号的结构光扫描头，无需做额外的转接件定制。
