奥普托波顿工业传感检测探头结构

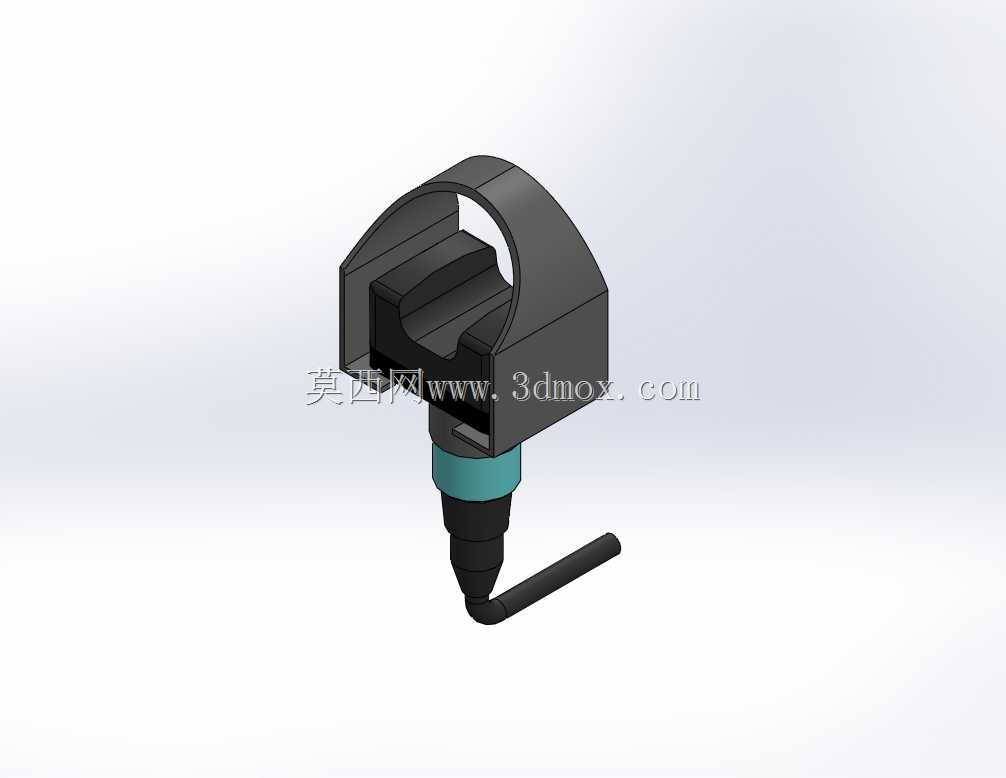

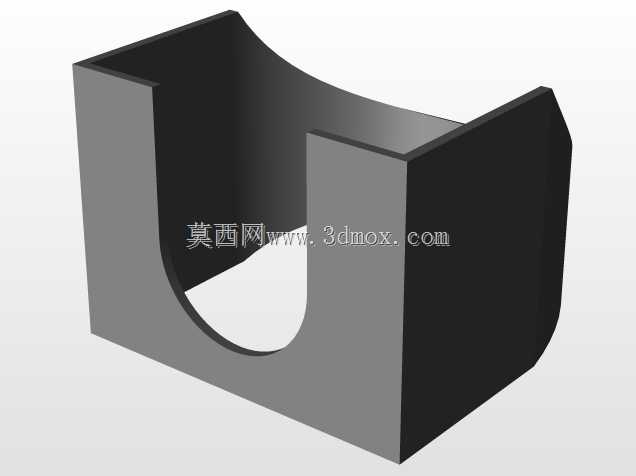

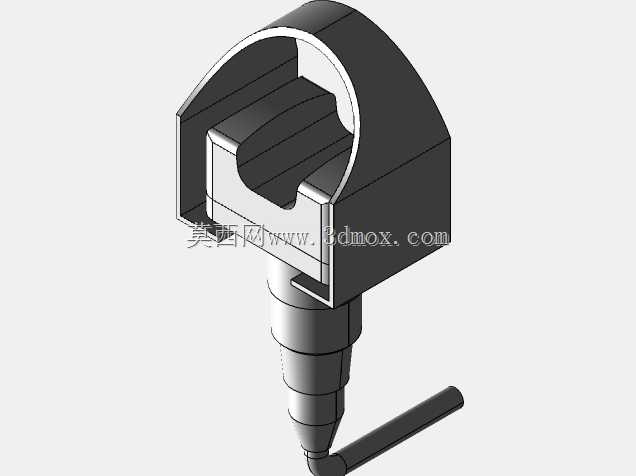

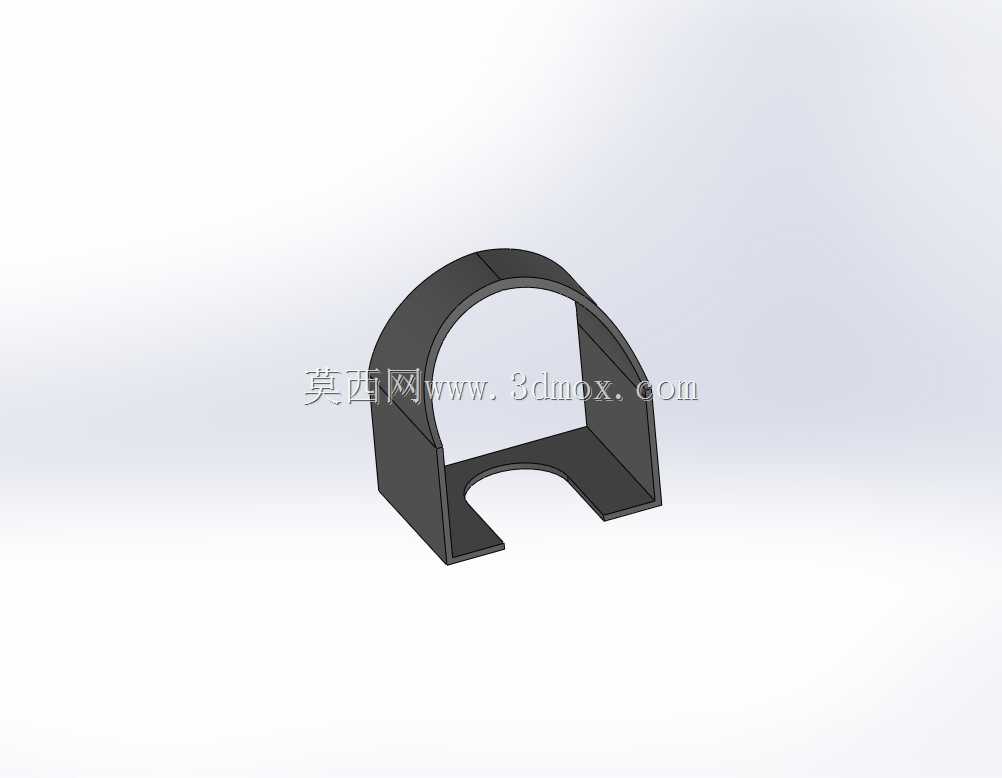

这类带弧形夹持罩的检测类部件，常被集成在自动化产线的视觉检测、尺寸校验工位上，也可适配小型加工设备的到位检测环节，替代人工完成工件位置确认、表面特征识别的重复性工作，降低人工目视检测的误差率。从结构设计逻辑来看，上部的半开放弧形罩并非单纯的防护结构，其内侧预留的安装槽位可适配不同规格的传感模组，不管是光学镜头还是接近式传感元件，都能通过罩体侧壁的卡位结构完成快速固定，无需额外设计复杂的转接支架，能压缩现场安装的调整时长。下部的阶梯式柱体做了分段直径设计，最上端的粗段和上部罩体采用过渡配合，装配时可通过周向旋转调整传感元件的检测朝向，调整到位后依靠侧壁的紧定螺钉完成锁止，避免设备运行过程中出现角度偏移；中间的环型槽位可嵌入密封胶圈，适配有少量切削液、粉尘飞溅的加工车间场景，减少外界杂质进入内部损坏传感元件的概率。侧方引出的弯型走线杆做了圆弧过渡处理，不会出现直角弯折导致线缆内部线芯断裂的问题，走线杆的内径可容纳常规规格的信号传输线缆，同时杆体本身可作为线缆的防护结构，避免产线运行过程中线缆被周边工件剐蹭破损。从安装边界来看，上部夹持罩的最大外径适配常规的设备安装支架孔径，不需要额外扩孔改造，下部柱体的伸出长度可根据安装工位的实际检测距离做适配调整，当检测距离较远时可更换更长的延伸柱体，不需要重新设计上部的夹持固定结构。这类部件的设计没有采用一体化的封闭壳体，而是做了上下分体的装配结构，后期维护更换内部传感元件时，只需要拆开上下连接部位即可完成操作，不需要整体拆卸整个部件，能减少设备停机维护的时间。在实际产线应用中，这类结构可搭配不同的传感元件完成不同的检测任务，搭配光学镜头时可完成工件表面缺陷、字符标识的识别检测，搭配接近传感元件时可完成工件到位、工装夹具位置的确认，适配性覆盖了机加工、3C组装、包装检测等多个场景的检测需求。结构的边角位置都做了小圆角过渡处理，没有尖锐的棱角，现场安装调试时不会划伤操作人员，同时也减少了应力集中的问题，长期受设备振动影响也不会出现壳体开裂的情况。
